Сальники и манжеты часто путают. Оба типа изделий относятся к уплотнителям, нужны для предотвращения утечек рабочих жидкостей, защиты внутренних поверхностей оборудования от загрязнений. Но, несмотря на схожий функционал, разница есть – об этом далее.
Сальники: назначение, устройство, материалы

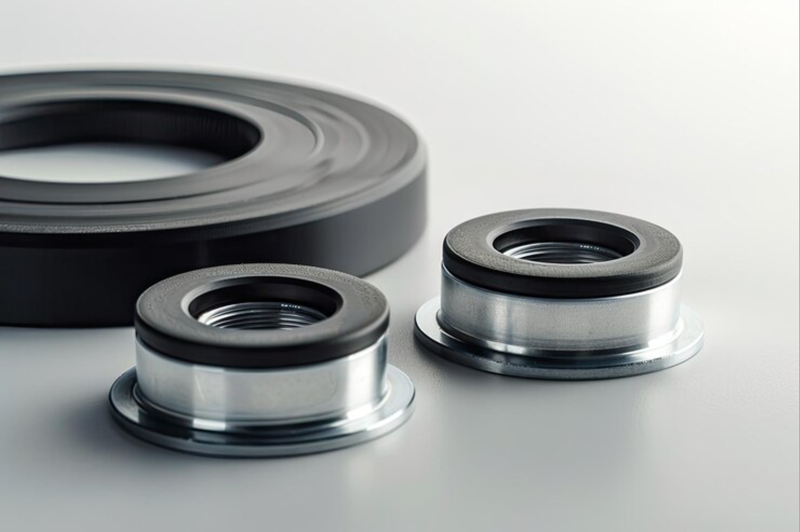

Сальник – уплотнительное устройство, предназначенное для герметизации вращающихся валов и осей. Он предотвращает утечки жидкости или газа, защищает механизмы от попадания пыли, грязи и влаги. Сальники применяются в различных системах, где необходимо обеспечить надежное уплотнение и минимизировать износ контактирующих поверхностей. Но износ сальников коленвала исключать нельзя – он происходит в зависимости от интенсивности эксплуатации.
Главный принцип работы механизма – формирование плотного контакта неподвижной детали и вала вращения. Задача решается благодаря использованию упругой кромки уплотнения – она прилегает к валу, эффективно компенсирует неровности и формирует герметичное уплотнение. При вращении вала кромка сохраняет контакт с поверхностью, обеспечивая защиту от утечек.
Важно. Конструкция сальников простая, но продуманная до мелочей. Напоминаем, что недавно в блоке мы писали об особенностях втулок.
Уплотнительная кромка (губа) – главный рабочий компонент сальника, обеспечивающий герметизацию. В основе – гибкий материал, который может иметь разные формы с учетом условий эксплуатации (профиль, конус, прямая). Важные параметры – эластичность и стойкость к износу. Внутри сальника располагается металлический или пластиковый каркас, он обеспечивает жесткость и сохраняет форму изделия. Каркас предотвращает деформацию при установке и эксплуатации, особенно в условиях повышенных нагрузок. Но за износом клапанов сальников нужно тщательно следить, поскольку он происходит естественным образом в процессе эксплуатации.
Пыльник – это дополнительный элемент, который обеспечивает защиту от загрязнений, пыли и влаги. Он находится снаружи механизма, продлевает сроки его службы. Во многом износ сальника зависит от материала в основе. NBR – самый популярный тип сырья, он стойкий к смазке и маслам, работает в широком диапазоне температур. FPM химически стойкий, стабильно показывает себя в агрессивных средах. Каучук EPDM не боится контакта с озоном, агрессивными факторами среды, применяется в системах водоснабжения и гидравлических системах. Гибкий и эластичный силикон практичный в использовании, но имеет средние параметры химической стойкости. Минимальный коэффициент трения, а значит и степень износа сальников характерна для фторопласта PTFE.
Манжеты: особенности конструкции и применения
Еще один популярный тип уплотнителей – манжеты. Они используются в целях герметизации поступательных деталей по типу поршней и штоков. Манжеты обеспечивают герметичность, предотвращают утечку рабочих жидкостей или газов и защищают оборудование от загрязнений, износа. Принцип состоит в создании герметичного барьера при сжатии уплотнительного элемента в процессе поступательного движения детали. Манжета незначительно деформируется, что способствует созданию плотного контакта уплотняемой детали и рабочей поверхности. Элемент имеет разные формы, выбор оптимальной зависит от текущих рабочих условий и специфики перемещения детали:
- О-образные – стандартный универсальный вариант;
- U-образные – подходят для штоков и поршней;
- V-образные – отлично показывают себя в условиях повышенного давления.
Материалы изготовления аналогичны сальникам, выбор нужно делать с учетом назначения.
Типы манжет выделяются с учетом особенностей их использования. Так манжеты штока герметизируют конструкцию пневматических и гидравлических цилиндров, предотвращают утечки. Они стойкие к воздействию внешних факторов, но среди причин износа сальников и манжет является естественное срабатывание со временем. Поршневые элементы отвечают за герметичность поршня и стенок цилиндра. Они исключают перетекание газов, жидкостей через поршень, поддерживают оптимальное давление внутри системы.
Направляющие кольца выполняют функцию центровки штоков и поршней, предотвращают их отклонение и обеспечивают плавное движение. Также они отвечают за равномерное распределение нагрузок, предотвращают преждевременный износ.
Ключевые отличия сальников и манжет
Сальники используются для герметизации вращающихся валов и осей. Основная задача – предотвращение утечки смазки из подшипников или редукторов, а также защита от попадания пыли, грязи и воды. Манжеты предназначены для герметизации движущихся поступательно деталей в гидравлических и пневматических системах. Их задача – поддерживать герметичность при линейном перемещении.
Сальники состоят из уплотнительной кромки (губы), армирующего каркаса, и дополнительного пыльника. Уплотнительная кромка плотно прилегает к валу, обеспечивая герметичность, в то время как каркас обеспечивает жесткость и поддерживает форму. Манжеты могут иметь различные формы, их конструкция разработана для плотного контакта с поступательно движущимися деталями, способна выдерживать возвратно-поступательные движения.
Есть разница и в принципе действия. Сальники герметизируют вращающиеся детали за счет создания плотного контакта между уплотнительной кромкой и вращающимся валом. Они компенсируют незначительные радиальные колебания и работают на поддержание постоянного уровня смазки. Манжеты герметизируют движущиеся линейно детали (штоки, поршни), создавая герметичный барьер – он деформируется при движении и обеспечивает герметичность.
Важно. Сальники с манжетами изготавливаются из аналогичных материалов, но в первом случае для повышения жесткости может использоваться каркас металла, а во втором направляющие кольца.
Как и подшипники, сальники востребованы в коробках передач, двигателях авто, редукторах – где нужна тщательная герметизация вращающихся элементов. Манжеты используются в гидравлических и пневматических цилиндрах, амортизаторах, насосах, где герметизация необходима для поддержания давления и предотвращения утечек при линейном движении.
Сферы применения
Сальники высоко востребованы в автопроме – они используются для уплотнения коленчатых и распределительных валов, устанавливаются в коробках передач в целях предотвращения утечек масла и смазки. В амортизаторах сальники тоже исключают утечки, в приводах и редукторах – герметизируют вращающиеся валы. Они герметизируют валы насосов и компрессоров. Другие сферы применения – сельхозтехника, бытовое оборудование.
Манжеты уплотняют штоки и поршни, предотвращают утечку рабочей жидкости и обеспечивают стабильное давление в системе. В пневматике они используются для герметизации подвижных деталей, в гидравлических системах исключают утечки. В системах, где требуется высокая герметичность при линейном движении, манжеты являются ключевыми элементами – это формовочные машины, прессы. В автомобильных амортизаторах элементы предотвращают утечки жидкости и отвечают за плавную работу.
Критерии выбора
При выборе сальников и манжет важно учитывать ряд факторов – это позволит остановиться на надежном долговечном варианте. Так для валов с вращательным движением обычно выбирают сальники, которые обеспечивают герметичность и устойчивость к трению. Манжеты предпочтительны для линейного движения, например, в гидравлических и пневматических цилиндрах. В редких случаях, когда деталь одновременно выполняет вращательные и поступательные движения, требуется специальный тип уплотнителя с универсальными характеристиками.
Следующий критерий – тип рабочих сред. Для уплотнения деталей, контактирующих с маслами и топливом, выбирают сальники и манжеты из NBR (нитрильный каучук) или FKM (винилиденфторид), устойчивые к воздействию углеводородов. В водных средах стабильно показывают себя уплотнители из EPDM, агрессивных – из силикона либо фторопласта.
Уплотнительные элементы эффективнее работают при контакте с качественно обработанными, гладкими и твердыми поверхностями, что минимизирует износ и трение. Сырье в основе должно быть совместимо с материалами цилиндра либо вала. В большинстве систем используется стандартные сальники и манжеты, рассчитанные на давление до 10-20 бар. В гидравлических системах более 50 бар требуются усиленные манжеты с дополнительными армирующими элементами. Дополнительное усиление требуется и при значительных скоростях вращения.
Советы по эксплуатации и замене
Правильная эксплуатация и своевременная замена сальников и манжет обеспечивают долговечность оборудования и предотвращают утечки. Понимание признаков износа манжет позволит вам своевременно принять меры и выполнить замену. Периодически проверяйте элементы на предмет износа, трещин, деформаций и следов утечек. Обращайте внимание на герметичность в местах уплотнения: даже небольшие подтекания являются признаком износа сальников клапана.
Перед установкой убедитесь, что уплотняемая поверхность (вал или шток) чистая, гладкая и без царапин. Грубые дефекты на поверхности могут ускорить износ сальника либо манжеты. Для установки применяйте специальный инструмент, действуйте аккуратно во избежание повреждений. Неправильный монтаж может привести к деформации или разрыву уплотнителя. При установке смазывайте уплотняемую поверхность и сам уплотнитель для снижения трения.
Не обязательно дожидаться появления признаков износа сальников клапанов. Плановая замена сальников и манжет на основе срока их службы или по состоянию позволяет избежать внезапных поломок. В условиях агрессивных сред или высоких нагрузок рекомендуется сократить интервалы. Следите за соблюдением оптимальных рабочих условий: температурного режима, давления и скорости вращения. Если показатели превышены, скорость износа будет расти.
При выборе уплотнителей отдавайте предпочтение проверенным производителям. Качественные материалы, соответствующие стандартам, дольше сохраняют свои свойства и обеспечивают надежную работу. Подбирайте элементы с учетом условий эксплуатации – нет смысла платить больше, но базовые уплотнения недолго прослужат в условиях агрессивных сред.
Заключение
Сальники и манжеты решают одну задачу – обеспечивают герметичность механизмов. Но между ними есть ряд отличий – в отношении принципов работы, сфер применения. Выбор сальника или манжеты определяется множеством факторов – от типа движения до свойств рабочей среды и температуры. Знание признаков износа позволит вам вовремя обнаружить проблему и выполнить замену.
