Опорный подшипник относится к категориям скольжения и качения, он может воспринимать исключительно осевые нагрузки. Хотите знать больше о его характеристиках, материалах изготовления и выборе? Данный обзор посвящен опорно (упорным) подшипникам и ответит на ваши вопросы.
Типы узлов
Опорные подшипники – это важные составляющие многих механических систем, которые служат для поддержания и перемещения вращающихся деталей. Детали обеспечивают устойчивость вала, оси или других частей конструкции, воспринимаю и распределяют текущие нагрузки. Существует множество видов опорных подшипников, отличающихся по конструкции, функциональным возможностям.

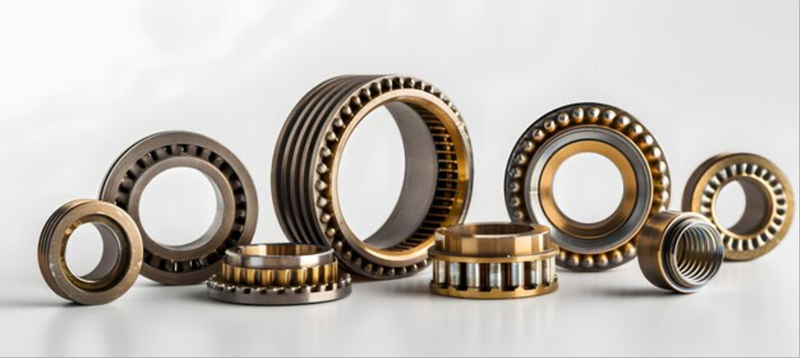

С учетом воспринимаемых нагрузок выделяются такие категории узлов:
- Радиальные опорные. Воспринимают радиальные нагрузки – те, которые действуют в перпендикулярном направлении по отношению к оси вращения вала. Шариковые состоят из набора колец и шариков, расположенных между ними. Это один из самых распространенных видов подшипников благодаря простоте конструкции, способности работать на высоких скоростях. Вместо шариков в роликовых узлах используются ролики, это повышает площадь контакта и стойкость к нагрузкам, идеальное решение для тяжелонагруженных систем. Радиальные подшипники применяются в автомобильной промышленности, станкостроении и различных транспортных системах.
- Упорные опорные. Предназначены для восприятия осевых нагрузок, которые действуют вдоль оси вращения. Шариковые упорные имеют простую конструкцию, роликовые прочные, рассчитаны на значительные осевые нагрузки, упорные сферические применяются при рисках небольших перекосов валов.
- Радиально-упорные опорные. Способны воспринимать радиальные и осевые нагрузки. Это делает их одним из наиболее универсальных видов подшипников, востребованных в разных механизмах. Узлы могут эффективно работать при комбинированных нагрузках.
Например, опорно-поворотные устройства предназначены для применения в тяжелонагруженных механизмах, требующих высокой точности позиционирования. Они состоят из редуктора (обычно червячного или зубчатого) и опорного подшипника. ОПУ широко используются в строительных кранах, роботизированных системах, оборудовании для бурения. Решения выдерживают любые условия эксплуатации, значительные нагрузки. Опорные подшипники с фланцем упрощают процесс монтажа, крепления к поверхностям. Наличие фланца позволяет легко интегрировать подшипник в конструкцию без необходимости дополнительных приспособлений для фиксации. Опорные подшипники без фланца используются в случаях, когда крепление с помощью фланца невозможно или не требуется. Они чаще всего устанавливаются в закрытых системах, где нет необходимости в быстром демонтаже.
Важно. При выборе конструктивного исполнения ориентируйтесь на сферу применения. Если будут вопросы, обратитесь к специалистам.
Сдвоенные опорные подшипники применяются в механизмах, где требуются повышенные нагрузки или длительные рабочие циклы. Обычно они обладают увеличенной грузоподъемностью, долговечностью. Миниатюрные опорные используются в точных механизмах – это медицинское оборудование или электроника.
Упорный подшипник по ГОСТ с учетом трения может относиться к следующим категориям:
- скольжения – имеют простую конструкцию, доступную цену, выдерживают значительные нагрузки, требуют регулярного обслуживания;
- качения – обеспечивают небольшой коэффициент трения за счет наличия роликов или шариков, долговечные, неприхотливые в эксплуатации, но чувствительные к динамическим, ударным нагрузкам.
Преимущества и недостатки
К плюсам упорных подшипников можно отнести:
- Хорошую несущую способность. Элементы выдерживают значительные нагрузки при долговременной эксплуатации, незаменимы в тяжелой промышленности.
- Способность работать при высоких скоростях. Это в особенности относится к подшипникам качения, которые обеспечивают стабильную работу на высоких оборотах.
- Долговечность и надежность. При правильном уходе подшипники могут служить долгие годы, минимизируя риск отказов.
- Компактность конструкции. Даже в миниатюрных устройствах подшипники выполняют важные функции.
- Простота монтажа и обслуживания. Узлы легко монтируются и обслуживаются.
К минусам можно отнести чувствительность к несоосности и перекосам. Узлы плохо переносят отклонения от оптимальной монтажной схемы, могут ломаться раньше времени. В некоторых конструкциях прогибы вала могут стать причиной разрушения подшипника. В процессе эксплуатации подшипники могут создавать вибрации и шумы.
Материалы
Опорные подшипники используются в самых разных механизмах, их производительность напрямую зависит от материалов в основе. Все типы сырья имеют определенные характеристики. Вы можете выбирать:
- Сталь. Она долговечная, прочная, стойкая к износу. Сталь нормально выдерживает постоянное трение, скачки температур, прочная. Ведущие бренды изготавливают стальные подшипники, которые работают при высоких температурах в автопроме, тяжелой техники, станко- и машиностроении.
- Чугун. Идеальный материал для изготовления корпусов подшипников. Он прочный, стойкий к высоким нагрузкам, стабильный при изменении температур, подходит для сложных условий эксплуатации. Чугунные корпуса подшипников могут выдерживать большие нагрузки без рисков деформации.
- Бронза. Медный сплав с выраженными антифрикционными параметрами. Используется в изготовлении подшипников скольжения, для которых важны минимальное трение и максимальные сроки службы. Бронза снижает трение между поверхностями, что увеличивает срок службы подшипников и снижает необходимость в смазке. Материал стойкий к коррозии, что также плюс.
- Полимеры. Пластмассы используются в производстве корпусов и сепараторов опорных подшипников, которые работают в условиях агрессивных сред, высоких температур, значительной влажности. Современные инженерные пластики обладают высокими прочностными характеристиками, устойчивые к химическим воздействиям, долговечные. Подшипники из них легкие, простые в монтаже, не боятся коррозии.
Важно. Материал опорно-упорного подшипника напрямую влияет на сферу его применения и цену.
Критерии выбора
При покупке ориентируйтесь на области применения упорных подшипников, требования к основным параметрам. Ошибки при выборе – главная причина быстрого выхода из строя и роста затрат на ремонт. Критерии, на которые нужно обращать внимание:
- Направление и размеры нагрузки (радиальной либо осевой). Радиальные подшипники предназначены для восприятия радиальных нагрузок – тех, что действуют перпендикулярно оси вала. Упорные работают с осевыми нагрузками, которые действуют вдоль оси. Радиально-упорные в этом плане являются универсальными.
- Скорость вращения. Подшипники качения, как правило, работают на более высоких скоростях по сравнению с подшипниками скольжения. Чем выше скорость вращения, тем более строгими будут требования к точности изготовления подшипников, их термостойкости. Для высокоскоростных приложений выбирают подшипники с минимальным трением и высококачественными смазочными материалами, механизмов с низкой скоростью – узлы скольжения, устойчивые к износу при медленном вращении.
- Точность работы. Важна для механизмов, работающих с высокой точностью и малыми допусками. Речь про медицинское оборудование, роботизированные системы и авиационные технологии.
- Условия эксплуатации. Это температура, влажность, степень загрязненности окружающей среды.
- Требования к монтажу и обслуживанию. Для труднодоступных мест лучше выбирать узлы, не требующие регулярных ТО.
- Стоимость. Цена подшипника зависит от его типа, используемых материалов и требований к точности. Как правило, подшипники с высокой точностью и выполненные из дорогих материалов будут стоить дороже, но они обеспечивают большую надежность и долговечность.
Так что выбор опорного подшипника зависит от множества факторов – это нагрузка, скорость вращения, условия эксплуатации и требования к точности.
Монтаж и эксплуатация
От качества установки, условий работы зависят сроки службы и эффективность функционирования опорных подшипников. Необходимо соблюдать технологические требования, следовать инструкции – это минимизирует риски неисправностей и преждевременного износа.
Правильно подготовьте посадочные места – от этого зависит надежность креплений. Посадочное место должно быть чистым и обработанным с высокой точностью. Малейшие отклонения от допустимых размеров могут привести к перекосу подшипника, что вызовет износ, снижение срока службы. Исключите следы ржавчины, грязи, пыли. Допуски на посадочные поверхности должны быть минимальными, чтобы обеспечить плотную надежную посадку подшипника. Выбор схемы монтажа делайте с учетом размеров, конструкции подшипника, условий его эксплуатации:
- Прессовая посадка используется для подшипников, которые должны быть надежно зафиксированы на валу или в корпусе. В этом случае подшипник с усилием устанавливается на свое место с применением специального оборудования. Применение прессовой посадки обеспечивает плотное крепление, исключая вращение относительно вала или корпуса.
- На шпонку – вариант используется для передачи вращательного момента от вала к подшипнику или от подшипника к корпусу. Шпонка устанавливается в специальные пазы на валу, внутреннем кольце подшипника. Этот метод особенно эффективен для тяжелонагруженных механизмов, где требуется надежное соединение.
- Стопорные кольца часто применяются для фиксации подшипников в осевом направлении. Они предотвращают смещение подшипника вдоль оси вала, могут использоваться в подшипниках качения либо скольжения. Они легко монтируются и демонтируются, что облегчает обслуживание, замену.
Отсутствие или недостаточная смазка может привести к повышенному трению, перегреву и преждевременному износу. В зависимости от типа подшипника используются различные виды смазочных материалов – жидкие, консистентные либо твердые. Регулярная проверка и добавление смазки позволяют избежать сухого трения и предотвратить повреждение. В процессе эксплуатации подшипники могут загрязняться, что ухудшает их работу.
Типичные неисправности и их причины
Применение опорных подшипников согласно правилам не гарантирует отсутствие поломок. Причины неисправностей могут быть различными, и для каждой из них существуют свои способы предотвращения. Износ – естественный процесс, происходящий в любом подшипнике со временем, особенно при интенсивной эксплуатации. Его причины:
- Недостаточная смазка или использование неподходящего смазочного материала;
- Перегрузка, вызванная превышением допустимых нагрузок;
- Загрязнение пылью или абразивными частицами;
- Повреждение сепаратора;
- Разрушение тел качения;
- Постоянные перегревы.
Поэтому важно соблюдать правила эксплуатации и не забывать о своевременном техническом обслуживании.
Области применения опорных подшипников
Опорные подшипники находят широкое применение в самых разных отраслях промышленности. В автомобилестроении они применяются в ступицах колес, механизмах поворота и рулевых системах. Надежность подшипников в этих узлах критически важна для обеспечения безопасности.
В станкостроении подшипники отвечают за точность вращения и плавность работы вращающихся столов, шпинделей. Устанавливаются они и в подъемниках, экскаваторах, кранах – для обеспечения вращения ковшей, стрел, платформ. Они должны выдерживать значительные нагрузки и тяжелые условия эксплуатации.
В энергетике опорные подшипники используются в турбинах, генераторах и других механизмах, где важны высокая скорость вращения и надежность. Узлы обеспечивают плавную работу и долговечность этих механизмов. В пищевой промышленности они устанавливаются на конвейерах, миксерах и упаковочном оборудовании. Особое внимание уделяется гигиеничности материалов и стойкости к агрессивным средам.
Заключение
Опорные подшипники играют важную роль в обеспечении надежной эффективной работы механизмов. Правильный выбор, грамотная установка, регулярное обслуживание позволяют увеличивать сроки службы, снижать вероятность поломок. Делайте заказы у проверенных поставщиков.
