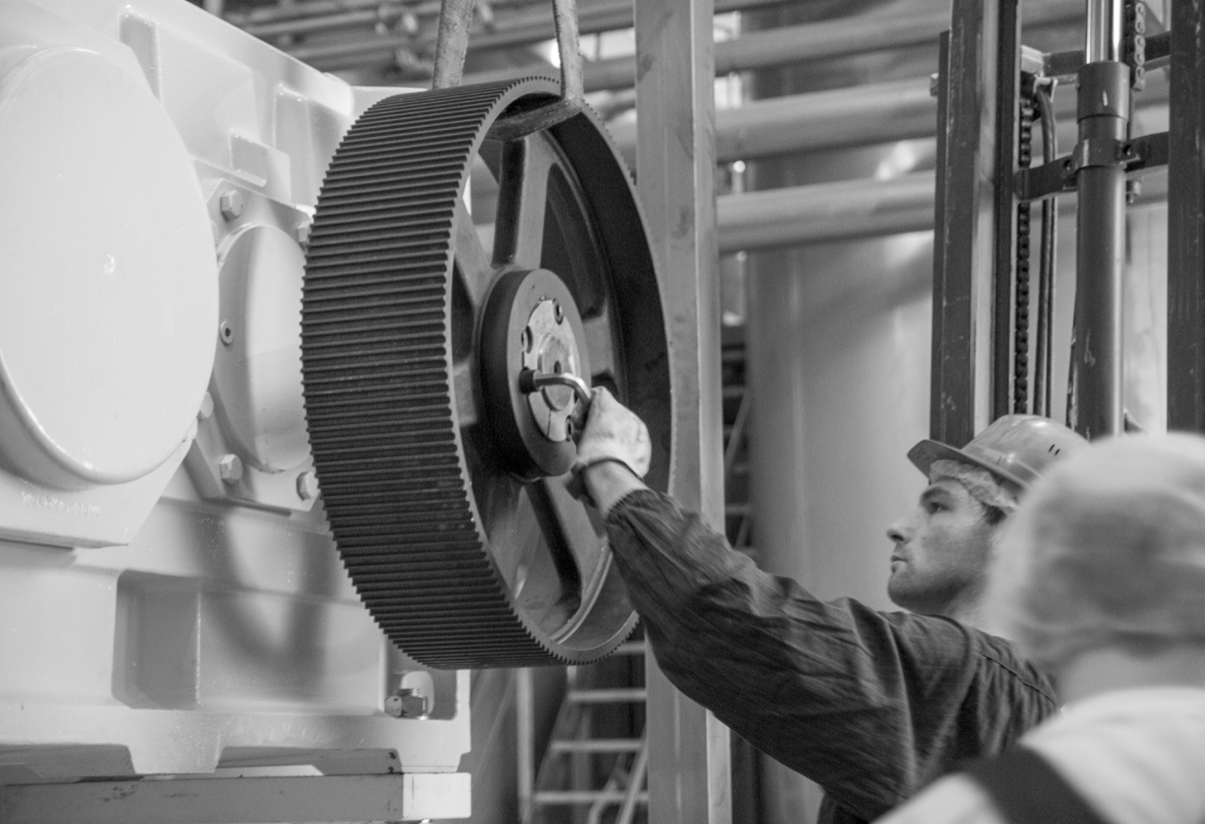

При создании механических приводов на базе ременных передач особенно важно учесть не только габариты и характеристики элементов, но и физику их взаимодействия. Неправильный подбор даже одного из компонентов может привести к перегреву, износу, проскальзыванию и, как следствие, выходу из строя всей системы. В этой статье мы рассмотрим основные факторы, которые необходимо учитывать при проектировании привода.
Виды приводных ремней и их особенности
Первым шагом является определение типа ремня. Основные варианты:
1. Клиновые ремни — используются при необходимости передать большое усилие при компактных размерах. Хорошо работают с несколькими шкивами.
2. Зубчатые ремни — незаменимы при необходимости синхронной передачи движения без проскальзывания.
3. Плоские ремни — подходят для высокоскоростных приводов с малыми нагрузками.
4. Узкие клиновые ремни — обладают повышенной гибкостью и износостойкостью.
При выборе важно учитывать не только форму профиля, но и условия эксплуатации — влажность, температурный режим, возможное попадание пыли, масел и других загрязнителей.
Материалы ремней и шкивов
Ремни изготавливаются из различных материалов:
-
Резина с тканевой обмоткой — универсальна и недорога, но боится агрессивных сред.
-
Полиуретановые ремни — устойчивы к химии и истиранию, подходят для точной передачи движения.
-
Армированные ремни — усилены кордом из стали, арамидных волокон или стеклоткани, что увеличивает их прочность и срок службы.
Шкивы чаще всего изготавливаются из:
-
Серого чугуна — устойчив к вибрациям и износу.
-
Стали — применяется при высоких нагрузках.
-
Алюминия — легкий и устойчивый к коррозии, но требует идеального выравнивания.
При проектировании важно учитывать совместимость материалов — слишком твердый шкив может быстро изнашивать мягкий ремень.
Геометрия: углы, диаметры, расстояния
Ключевые геометрические параметры при проектировании ременной передачи:
-
Диаметр ведущего и ведомого шкивов. Минимальный диаметр задается производителем ремня — при его нарушении уменьшается срок службы из-за перегибов.
-
Передаточное число. Вычисляется как отношение диаметров шкивов. Оно определяет скорость и момент вращения на выходе.
-
Межосевое расстояние. Должно обеспечивать достаточную длину охвата ремня для передачи усилия, а также допускать регулировку натяжения.
-
Также важно учитывать угол обхвата — он влияет на передаваемое усилие и риск проскальзывания. Желательно, чтобы угол охвата на меньшем шкиве был не менее 120.

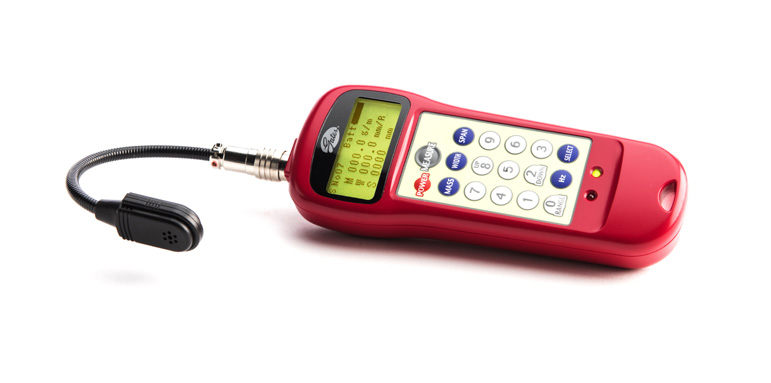

Натяжение ремня: баланс между прослаблением и перегрузкой
Недостаточное натяжение приводит к проскальзыванию, избыточное — к ускоренному износу ремня и подшипников. Оптимальное натяжение зависит от:
-
массы и жесткости ремня;
-
расстояния между осями;
-
уровня передаваемой мощности;
-
условий работы (температура, вибрации, влажность).
Для обеспечения стабильного натяжения применяются натяжители или перемещаемые опоры. Некоторые конструкции предусматривают автоматическую компенсацию износа и удлинения ремня.
Дополнительные аспекты: износ, обслуживание, защита
-
Выравнивание шкивов — критично. Даже незначительное отклонение может вызвать соскальзывание ремня.
-
Защита от пыли и влаги — особенно важна для зубчатых и плоских ремней.
Регулярное обслуживание — проверка натяжения, замена изношенных ремней и шкивов, смазка подшипников. -
Рекомендуется заранее предусмотреть запас по мощности 10–20%, особенно если привод будет работать с переменной нагрузкой или в тяжелых условиях.
Грамотный подход к проектированию привода обеспечит не только высокую эффективность передачи, но и ее долговечность, надежность и безопасность в эксплуатации. Использование сертифицированных комплектующих и следование рекомендациям производителей — залог устойчивой и экономичной работы механизма.
