Металлические втулки используются с начала 19 века. Тогда многие отрасли промышленности получили толчок в развитии, а технологичность рабочих процессов постоянно росла. С тех пор в деталь было внесено немало доработок, ее конструктивное исполнение заметно усложнилось. Разберем, для чего используется втулка в машиностроении, что за типы представлены в продаже. Также в нашем блоге вы найдете информацию о долговечности подшипников, особенностях их применения.
Что такое втулка
Втулка - это специальная деталь внутри устройства, механизма или машины, которая имеет форму конуса, цилиндра. Визуально изделие имеет вид трубки с осевым отверстием - оно используется для сопрягаемых деталей.
Пара деталей механизма друг с другом не контактирует. Исключаются трение, повышенные показатели нагрузок (втулка берет давление на себя). Это повышает эффективность применения разных механизмов и узлов, повышение их стойкости к износу. Подход продлевает сроки службы и отвечает за бесперебойность эксплуатации.
Важно. Производство втулок регулируется стандартами ОСТ и ГОСТ. Всегда учитываются чертежи заказчика, разрабатывается индивидуальный технический регламент.
Виды втулок
С учетом назначения втулки делятся на:
- Подшипниковые. Используются в подшипниках для уменьшения трения.
- Скольжения. Применяются в механизмах, где требуется обеспечить плавное движение деталей.
- Для осей и валов. Уменьшают степень износа данных узлов.
Также выделяют переходные, закрепительные разновидности. Возможные формы - цилиндрические, конусообразные, с резьбой, составным либо разрезным корпусом. Популярные материалы изготовления втулок - латунь, бронза, полимеры и металлы. От сырья в основе будут зависеть эксплуатационные параметры узла - масса, прочность, устойчивость к влиянию негативных факторов среды.
Материалы
Сырье для изготовления втулок прописано в стандартах ОСТ и ГОСТ. При изготовлении изделий согласно техдокументации нужно опираться на отраслевые нормативы - это гарантирует отличные эксплуатационные параметры и высокое качество изделий. Обычно для изготовления втулок применяют:
- стали (легированные, нелегированные, углеродистые);
- разные типы сплавов.
С учетом схемы расположения, условий использования можно выбирать бронзу, латунь, медь либо цветные металлы. Так в паяльных конструкциях незаменимы элементы из латуни, а для подшипников обычно берут бронзовые.
Полезно знать. Металл с антифрикционными свойствами повышает сроки службы дорогостоящих деталей двигателей и других механизмов.
Материалы для втулок различаются по твердости, плотности и параметрам сопротивления трению. Для разных механизмов и агрегатов втулки будут подбираться индивидуально в зависимости от условий эксплуатации и расчетных нагрузок.
Применение втулок
Основные сферы, где используются втулки - это автомобиле- и машиностроение. В них нормальная работа транспорта, станков без таких элементов просто невозможна. Втулки располагаются между парой подвижных деталей и защищают каждую из них (поэтому требования к прочности и пластичности высокие).

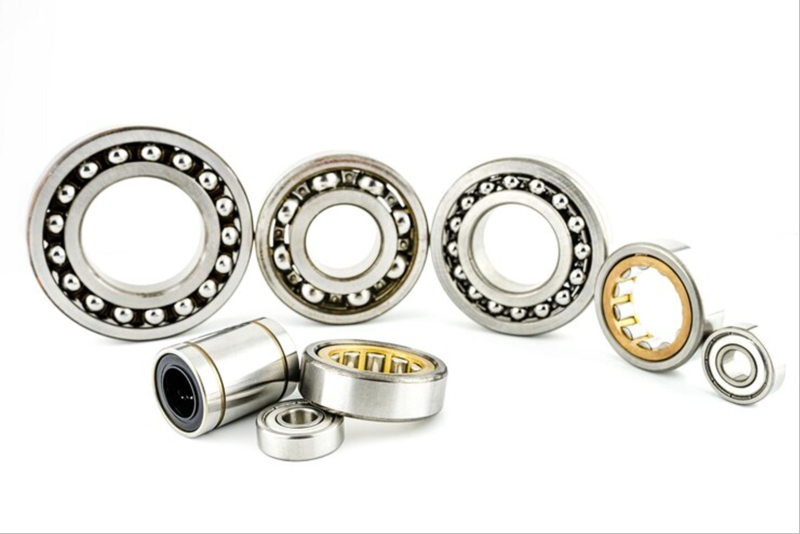

Где еще применяются втулки - в подшипниках. Они предотвращают ускоренный износ, уменьшают расход недешевых антискользящих материалов. Отличные эксплуатационные параметры имеют втулки шарикового типа.
Элементы упрощают замену изношенных частей разных механизмов. При условии грамотной эксплуатации, регулярных обслуживаний, частая замена дорогих деталей изделий либо корпуса не нужна. Сами втулки относятся к расходникам, обеспечивающим работу других агрегатов, узлов - как, например, смазочные материалы.
Процесс производства
Визуально простые незамысловатые механизмы вынуждены выдерживать постоянные значительные нагрузки, поэтому предъявляются строгие требования к их качеству и работоспособности. Порядок производства:
- Изготовление заготовок.
- Выполнение черновой обработки - токарной подготовки рабочих и дополнительных деталей.
- Полная проработка поверхностей.
- Черновая подготовка вспомогательных частей (сверление отверстий, нарезка резьбы, фрезерование пазов, пр.).
- Термозакалка металла.
- Финишная проработка изделий.
Если это будет необходимо, втулки дополнительно упрочняются, обрабатываются защитными составами от коррозии. Это нужно для увеличения сроков службы конечных изделий.
Применение втулок, изготовленных согласно всем отраслевым нормативам, гарантирует бесперебойное эффективное функционирование машин, рабочих механизмов. Также комплектующие спокойно выдерживают значительные круглосуточные нагрузки, обеспечивают надежную защиту деталей и узлов.
Порядок монтажа
Перед установкой необходимо убедиться в отсутствии дефектов, трещин или других повреждений - для этого осуществляется осмотр втулок. Поверхности сопрягаемых деталей и самих рабочих элементов должны быть очищены от масла, грязи и прочих загрязнений. Также нужно убедиться, что размеры втулок соответствуют размерам посадочных мест.
Способы монтажа:
- Прессовая посадка. Втулка устанавливается в посадочное место с помощью пресса. Этот метод обеспечивает надежную фиксацию.
- Нагрев. Деталь нагревают до расширения, после чего она легко устанавливается на вал. После охлаждения втулка плотно садится на вал.
- Использование фиксирующих составов. Специальные составы (например, анаэробные клеи) используются для дополнительной фиксации в посадочном месте.
Первый этап - это выравнивание, втулка должна быть установлена ровно и без перекосов. Равномерно распределяйте усилие, чтобы избежать деформаций. После установки втулки проверьте, чтобы она была правильно размещена и не имела зазоров.
Рекомендации по эксплуатации
Регулярная смазка втулок снижает трение и износ. Используйте материалы, рекомендованные производителем, это гарантирует оптимальные результаты. Регулярно проверяйте состояние втулок на предмет износа или повреждений, своевременно проводите замену или ремонт. При обнаружении значительного износа или повреждений втулки необходимо своевременно заменить, чтобы предотвратить поломку оборудования.
Во время эксплуатации следите за чистотой втулок и окружающих деталей. Соблюдайте графики технических обслуживаний оборудования, используйте оригинальные комплектующие либо сертифицированные аналоги. Правильный монтаж и эксплуатация втулок значительно продлевают срок службы механизмов, обеспечивают их бесперебойную работу.
От чего зависит цена
Стоимость деталей формируется с учетом широкого перечня факторов. Один из основных материал, пластиковые втулки стоят заметно дешевле стальных, латунных либо бронзовых. Второй момент - область применения. Втулки для бытовых задач стоят дешевле деталей для профессиональных механизмов.
Играют роль длина корпуса, наружный и внутренний диаметр, толщина стенок. Берите во внимание наличие либо отсутствие резьбовых контактов, форму корпуса, другие особенности.
