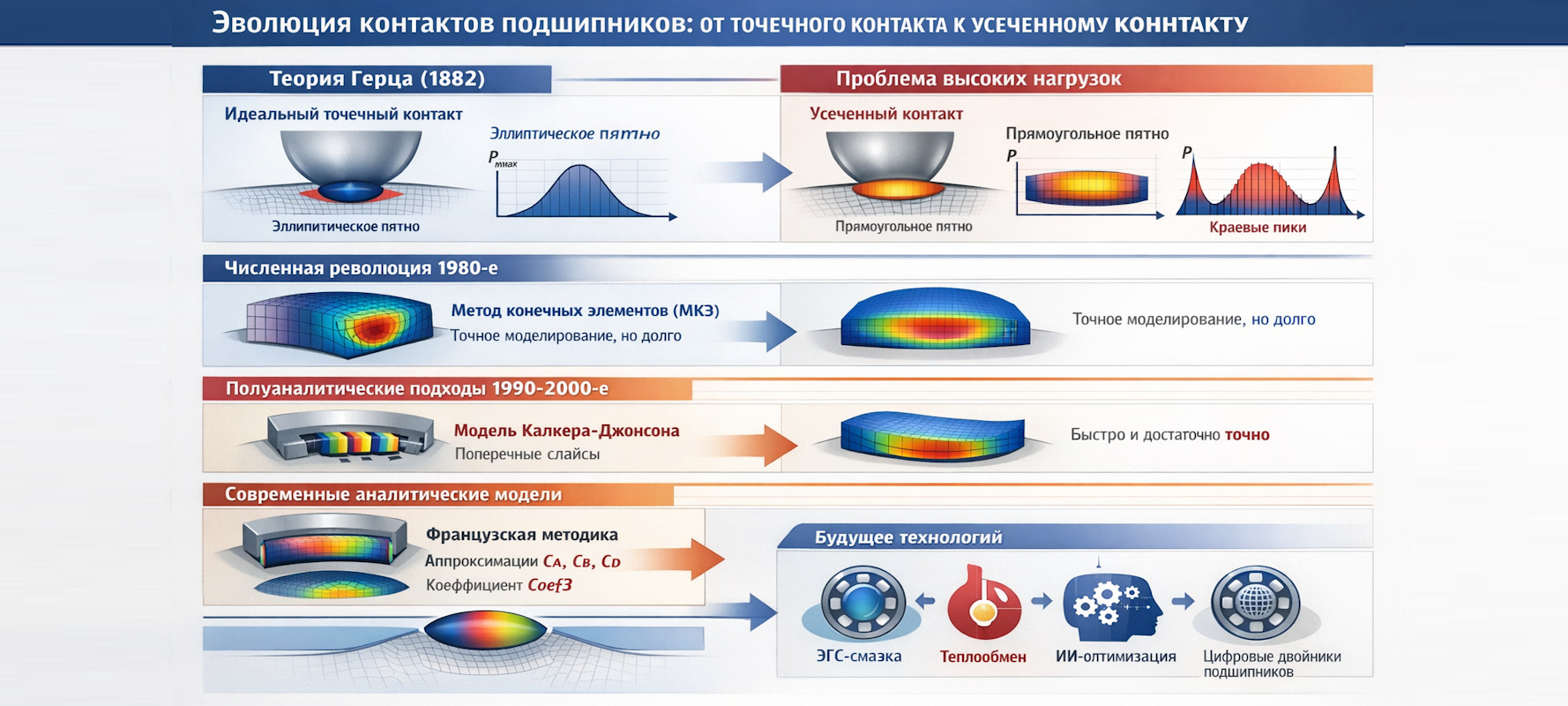

Истоки: теория Герца и идеальный контакт
В 1882 году немецкий физик Генрих Герц заложил фундамент теории контактных напряжений, описав упругую деформацию двух тел под нагрузкой. Его математический аппарат с эллиптическими интегралами предсказывал форму контактного пятна и распределение давления для идеальных поверхностей без перекосов и краевых эффектов.
Герцевская модель блестяще работала для шариковых подшипников при умеренных нагрузках, когда контактное пятно значительно меньше размеров тела качения. Максимальное давление возникает в центре эллиптической площадки и плавно снижается к краям по параболическому закону – элегантная картина, верная для 95% случаев в первой половине XX века.
Проблема высоких нагрузок: появление усеченного контакта
С ростом мощности машин в 1950-70-х годах инженеры столкнулись с противоречием: расчетный ресурс подшипников в тяжелонагруженных редукторах превышал реальный в 2-4 раза. Разгадка крылась в том, что при экстремальных нагрузках контактное пятно "расползается" по всей длине ролика, достигая его краев.
Контакт переставал быть герцевским точечным и превращался в усеченный – гибрид между точечным и линейным. Классические формулы давали ошибку до 40%, поскольку не учитывали переход от эллиптического к прямоугольному пятну контакта.
Численная революция 1980-х
Появление компьютеров позволило применить метод конечных элементов (МКЭ) для детального моделирования контакта с разбиением на тысячи узлов. Впервые стало возможным увидеть реальную картину: при усечении в центре контакта давление становится почти постоянным (как в линейном контакте), а на краях возникают острые пики до 1,5-2 от среднего уровня.
Эти краевые концентрации напряжений объясняли преждевременное выкрашивание дорожек именно у торцов роликов – типичный дефект тяжелых подшипников. Однако МКЭ-моделирование занимало часы даже на мощных станциях, что исключало его из рутинного проектирования.
Полуаналитические методы: баланс скорости и точности
В 1990-2000-х исследователи разработали промежуточные подходы, разделяющие контакт на поперечные слайсы. Каждый слайс рассчитывался по упрощенной герцевской модели, а затем учитывалось взаимовлияние соседних зон через матрицу влияния упругих деформаций.
Метод Калкера-Джонсона для железнодорожных колес был адаптирован для роликовых подшипников, сокращая время расчета до минут с точностью 90-95% от МКЭ. Это позволило оптимизировать профили короны роликов – продольной выпуклости, предотвращающей краевые перегрузки.
Современные аналитические решения
Прорыв последних 10-15 лет – полностью аналитические модели французской школы (Упер, Морале-Эспехель), описывающие усеченный контакт через систему быстро вычисляемых аппроксимаций. Сложные эллиптические интегралы заменены табличными коэффициентами CA, CB, CD с погрешностью менее 0,5%.
Ключевое достижение – учет связанности слайсов через корректирующий фактор Coef3, определяемый из сравнения с численными экспериментами. Это позволяет за миллисекунды рассчитать не только нагрузку, но и опрокидывающий момент при перекосе ролика – задача, ранее требовавшая МКЭ.
Практическое значение
Новые модели изменили подход к проектированию:
Оптимальный профиль короны теперь рассчитывается аналитически для конкретных условий нагружения. Для конических роликов ветрогенераторов оптимум – логарифмическая кривая с дропом 20-40 мкм против прежних эмпирических 60-80 мкм.
Уточнение ресурса: интегрирование реального распределения давления с краевыми пиками увеличивает эквивалентную нагрузку на 15-30%, корректируя завышенные прогнозы старых методик.
Предсказание дефектов: модели показывают зоны риска микропиттинга – мелких усталостных ямок в местах пиков давления. Это позволяет целенаправленно улучшать металлургию и термообработку критических участков.
Будущее: мультифизика и машинное обучение
Следующее поколение моделей интегрирует контактную механику с эластогидродинамической смазкой (влияние вязкости масла на распределение давления), термодинамикой (локальный разогрев в пятне контакта) и трибохимией (формирование защитных пленок).
Машинное обучение ускоряет параметрическую оптимизацию: нейросети, обученные на миллионах МКЭ-расчетов, предсказывают оптимальную геометрию за секунды. Цифровые двойники подшипников в реальном времени корректируют модели по данным датчиков вибрации и температуры.
От элегантной простоты герцевских эллипсов до сложных мультифизических симуляций – эволюция расчетных методов отражает непрерывный рост требований к надежности и эффективности машин XXI века.
