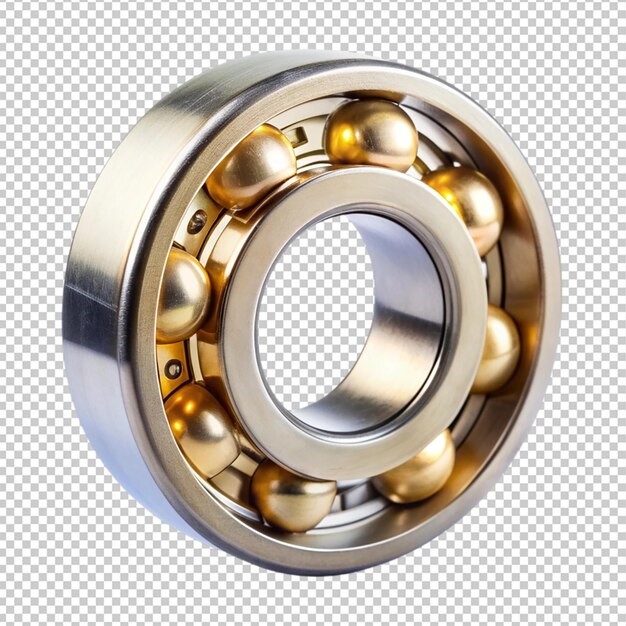

Класс точности шариковых подшипников и изделий других типов напрямую влияет на сроки службы, надежность. Расскажем, что собой представляет показатель, рассмотрим особенности его расчета и критерии выбора.
Существующие категории
Класс точности подшипника – это совокупность параметров, определяющих его геометрические, рабочие характеристики. К основным можно отнести биение, отклонение формы, точность размеров, радиальное или осевое смещение. Класс точности играет значимую роль в производительности узла, определяет показатели шумности, скорость работы и долговечность.
Производители используют следующие стандарты:
- ГОСТ – российская система классификации, определяющая класс точности;
- ISO (International Organization for Standardization) – международный стандарт;
- ABEC (Annular Bearing Engineers Committee) – американский стандарт, часто используется для прецизионных подшипников.
Для расчета класса точности подшипников нужно смотреть на такие параметры:
- биение – то есть отклонения осевых вращений;
- отступления от заданных размеров и форм – включая радиальные зазоры, овальность, конусность;
- аксиальные и радиальные отклонения – от центра подшипника по осям вращения;
- точность габаритов – отклонения в допусках по размерам.
Важно. В маркировке класса подшипника вы видите значения, полученные в ходе заводских испытаний. Они осуществляются с приближенных к реальным условиях.
ГОСТ 520-2011 – российский стандарт, в котором выделяют пять классов точности подшипников:
- 0 – обычная точность, подходит для сфер с невысокими требованиями.
- 6 – повышенная точность, используется в машинах общего назначения.
- 5 – высокая точность, стандарт для механизмов особого назначения (двигатели, редукторы, пр).
- 4 – прецизионные механизмы.
- 2 – ультрапрецизионные подшипники, применяются в авиационной и космической технике.
Возможные классы точности радиальных подшипников согласно ISO 492:2014:
- 9 – минимальный показатель;
- 7 – стандартный вариант;
- 6 – повышенная точность;
- 5 – высокая;
- 4 – прецизионные механизмы для значительных нагрузок;
- 1 – ультрапрецизионные подшипники.
Еще одна система классификации – ABEC. В ней 1 класс – это стандартная точность, 3 – повышенная, 5 – высокая, 7 – прецизионная, а 9 – ультрапрецизионная.
Важно. Дополнительно производители могут использовать обозначения типа P4, P2, P6, P5 (прецизионные классы с разной степенью точности) и SP, UP (сверхточные, ультрапредочные).
Класс точности роликовых подшипников указывается около основных характеристик – то есть типа и размеров. Это же касается моделей других категорий.
Влияние на эксплуатационные параметры
Класс точности радиально-упорных подшипников определяет скорость их вращения – чем выше категория, тем быстрее будут протекать рабочие операции. Подшипники с низким классом не выдерживают высоких оборотов без повреждений. Высокоточные узлы создают минимум шума и вибраций за счет точности сборки, минимальных отклонений в размерах.
Прецизионные обладают более длительным сроком службы, чем стандартные, поскольку меньше подвержены износу, работают стабильно. Высокоточные подшипники имеют меньший момент трения, что способствует более эффективной работе механизма, снижению потерь энергии. Грузоподъемность тоже зависит от класса – чем он выше, тем значительнее могут быть оказываемые нагрузки.
Важно. Подшипники высоких классов требуют аккуратного монтажа и соблюдения всех требований в плане эксплуатации, это способствует сохранению первоначальных параметров длительное время.
Что учитывать при выборе
Класс точности подшипников по ГОСТ или согласно другим стандартам должен соответствовать ряду критериев. Основные:
- Скорость вращения – узлы высокой точности подходят для высокоскоростных механизмов, где критически важна стабильность вращений;
- Нагрузка – механизмы с более высокой точностью изготовления лучше справляются с нагрузками без повреждений, деформаций, длительное время сохраняют первоначальный вид и эксплуатационные характеристики;
- Уровень шумов и вибраций – для механизмов со строгими требованиями к вибрациям и шумности берут подшипники с прецизионной точностью;
- Требования к долговечности – если механизм должен работать длительное время без замены подшипников, лучше выбирать варианты с высоким классом точности;
- Эксплуатационные условия – для агрессивных сред нужны более дорогие, стойкие к повреждениям варианты.
Высокоскоростные механизмы и оборудование по типу турбин, двигателей внутреннего сгорания требуют подшипников класса P4 или выше (например, ABEC 7 или ISO 4). Особый подход нужен и для тяжелых условий – рекомендованы узлы категорий P5 и P6 (или ABEC 5, ISO 6). Они подходят для промышленных машин, подвергаемых высоким нагрузкам, вибрациям.
Прецизионные механизмы (медоборудование, станки) требуют использования подшипников высокого класса точности – не ниже P4. Для оборудования с лояльными требованиями берут изделия ABEC 1 или ISO 9.
Стандартный класс точности подшипников подходит далеко не для всех механизмов, важно делать выбор с учетом текущих условий эксплуатации и оборудования, для которого вы ищете узел. Не стоит недооценивать требования рабочего механизма – применение подшипника недостаточного класса является главной причиной уменьшения сроков службы установок. Высокая категория – тоже ошибка, она приводит к повышению затрат без реальной выгоды в конечном счете. Рассмотрим на примерах.
В станкостроении требуется стабильность работы, подойдут подшипники классов P4, P2 (или ISO 4 и выше). Они обеспечивают минимальное биение, высокую точность работы осей, шпинделей станков. Для авиационных турбин берут изделия максимальной точности – это может быть категория P2 или ABEC 9. Она обеспечивает стабильную работу при экстремальных нагрузках. В автомобилестроении подшипники ABEC 3 или ISO 6 часто применяются для двигателей, коробок передач. Для высокоскоростных гоночных автомобилей или машин с высокой нагрузкой могут использоваться модели ABEC 5 и выше.
В турбинах для производства электроэнергии важны высокая скорость вращения, минимальные вибрации – устанавливают подшипники с классом точности P5 и выше. Строгие требования к долговечности, показателям трения делают узлы класса идеальными для рассматриваемых условий.
В медтехнике, особенно в оборудовании для диагностики и обработки данных, важна стабильная работа с минимальными отклонениями. Здесь используются категории P4 и P2 (или ISO 4 и выше).
Заключение
Правильное определение класса точности подшипника определяет надежность и долговечность работы оборудования. Высокоточные подшипники позволяют минимизировать вибрации, снижают шум во время работы, увеличивают скорость вращений и продлевают сроки службы механизмов. Всегда ориентируйтесь на условия эксплуатации – это позволит остановиться на оптимальном варианте и оптимизировать затраты. Если будут вопросы, обратитесь к консультантам.
