В продаже представлен широкий ассортимент подшипников импортных и российских брендов. При выборе нужно смотреть на маркировку - она выполняется согласно внутренним стандартам ГОСТ либо международным ISO. Для удобства покупателей используются специальные переводные таблицы - они позволяют быстро подбирать иностранные аналоги к российским оригиналам с соответствующей маркировкой, и наоборот.
Базовая маркировка
Обозначения подшипников зависят от страны изготовления, стандарты российских и зарубежных брендов различаются. В первом случае производители ориентируются на знак ГОСТ 3189-89 и в полном объеме соблюдают его требования и критерии. За этим следят представители служб надзора, невыполнение предписаний - причина несоответствий заказа и возникновения аварийных производственных ситуаций.
Подшипник - важная деталь разных устройств, которые постоянно выполняют вращательные механические движения. Его деформации приводят к серьезным поломкам. Начнем с анализа маркировок отечественных изделий. Выглядит буквенно-цифровое сочетание примерно следующим образом: Y - XXXXXX - Z. В каждом номере идет набор составляющих, он включает:
- Ядро Х. расположено в центральной части, имеет вид базы с перечнем информации о детали.
- Префикс Y. Препозиция или опознавательный знак в начале, может содержать элементы разных систем.
- Суффикс Z. Является завершением комбинации, содержит ряд сведений. В основном в состав входят буквы кириллицы, но уточнения допустимо выражать и в цифрах.
Условное обозначение подшипников включает информацию о следующих параметров:
- диаметр рабочего отверстия;
- размеры серии (габариты);
- тип узла - находится в диапазоне 0-9;
- конструктивное исполнение;
- размеры.
Основные сложности обычно возникают с определением внутренних размеров кольца. Оно может быть более 9 мм, а на показатель приходится одна цифра. Обратная ситуация: радиус совсем маленький, и даже при умножении вдвое он не доходит до единицы для указания в ячейке. Условное обозначение подшипников по ГОСТ предполагает выделение следующих категорий:
- 1D - до 10 мм;
- 2D - 10-20 мм;
- 3D - 20-499 мм.
- 4D - 50 см и более.
Важно. Деление на 4 категории с учетом размера предусмотрено стандартом ГОСТ 3189-89.
Первый диапазон - самое простое решение. Для небольших деталей можно ставить цифры 1-9, указываются только целые значения. За шаг принимается 1 мм. Если все укладывается в правило, достаточно будет вписать диаметр в начальную строку. Маркировка читается в направлении справа налево. Расшифровать условное обозначение подшипника с дробью можно по следующей схеме. Сначала прибегают к общим правилам округления - после запятой цифру убираете, а значение повышаете либо сбрасывайте. Округленный вариант записывайте в ячейку, которая идет первой с конца. Вторую нужно будет заполнить 5-ами, а третью 0. При отсутствии важной информации слева, нолик можно убрать - и выйдет двухзначное числовое ядро.
Для второго диапазона свои рекомендации. Поскольку подшипники измеряют в мм, используется ряд цифр в диапазоне 10-20. При этом все обозначения делятся на выходящие за пределы нормы и нормализованные. К последним относят 10, 12, 15 и 17, прочие обязательно округляют. Если имеете дело с ненормированными размерами (они округляются), в третьей ячейке указывайте 9.
Следующий диапазон третий, для него применяется аналогичная второму схема. Группа самая большая, поскольку первые две имеют миниатюрные размеры, а четвертая задействуется только на крупных производствах, предполагает изготовление под заказ. В третьей категории за шаг принимают 5, а не 1 мм. Для кодирования показателя внутренний радиус кольца, умноженный вдвое, делят на 5. Полученные результаты вносят в первые пару ячеек (отсчет ведите с конца).
Важно. Серия подшипниковых диаметров - цифра 9 в тех ситуациях, когда деление проводилось с округлением. Следуйте классическим математическим принципам.
К четвертому диапазону относятся крупные изделия. Поскольку правила проведения измерений всегда одни, за единицу шага берем 1 мм. Деление на 5 не проводится, поскольку цифры после 500 после деления все равно будут трехзначными и в схему не поместятся. Для них используется дополнительный символ в маркировке - косая черта. При наличии трех обозначений, а не четырех, ставить в начале 0 не требуется - достаточно вписать заданное число символов. Если в начальной позиции не 4, а только три обозначения, не нужно ставить сначала 0, просто вписываем необходимое количество символов.
Исключения из правил
Cистема обозначения подшипников не показывает точные дробные размеры. Некруглые значения обычно частотные - для них определяется своя ниша. Но 0.6, 1.5, 2.5 мм записываются точно, а до них, как и в четвертом диапазоне, ставят слэш. Аналогичные записи делают для 22 мм, 28 мм или 32 мм. Они не будут делиться на 5, как другие узлы третьей группы, прописываются целиком справа от косой линии.
Внимание на серию диаметров
Мы рассмотрели условные обозначения, внутренние размеры подшипников качения. Но при маркировке шариковых деталей очень важна вторая позиция в записи - то есть серия диаметров. Она должна проставляться согласно инструкции. При отсутствии указания на серию шин ставится 0. О дополнительных характеристиках можно узнать по другим знакам, например:
7 - нестандартные внешние размеры;
8 - неклассические показатели ширины;
9 - окружность внутреннего типа неправильного радиуса.
Дополнительные обозначения

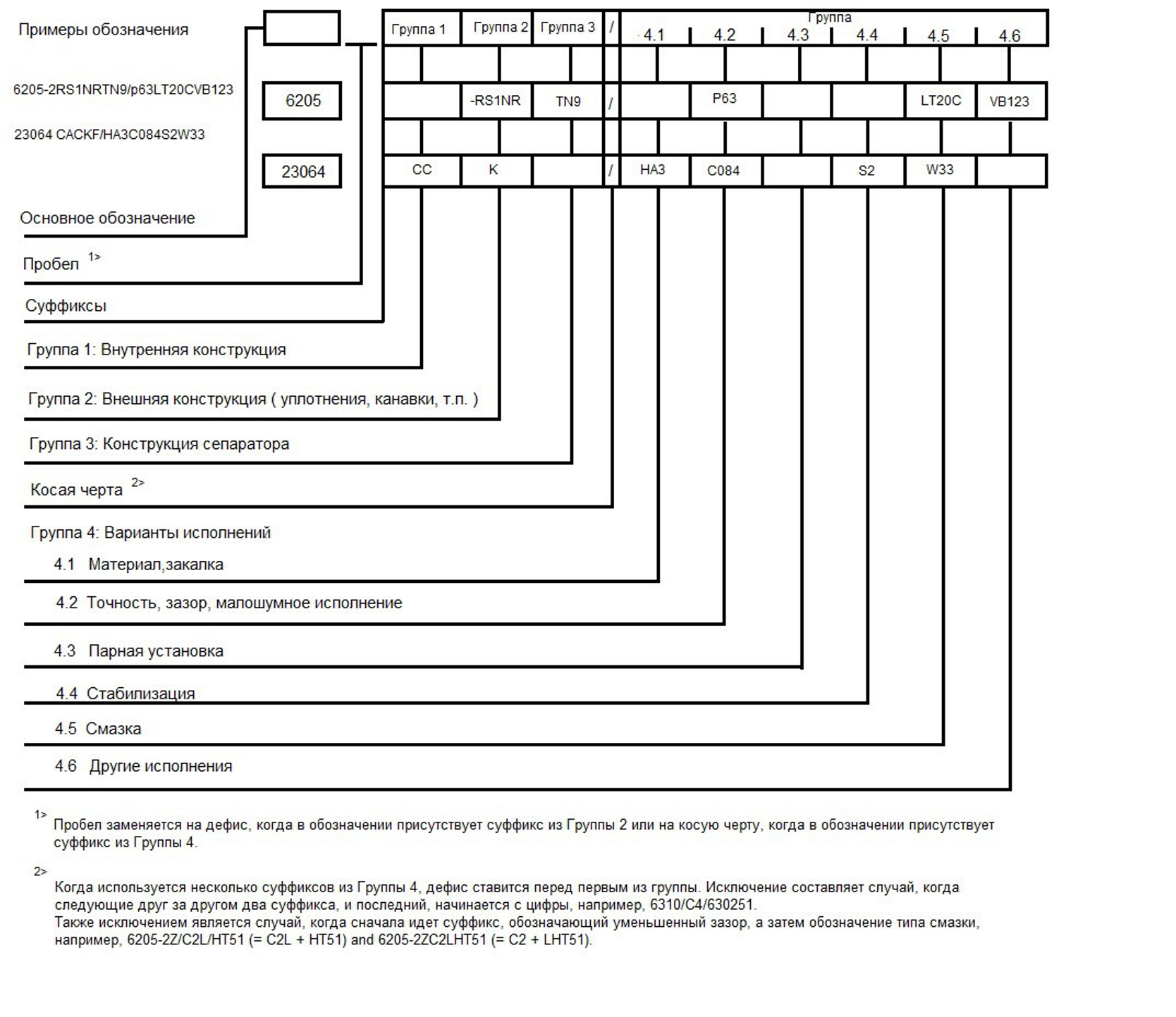

Обозначение подшипников на чертеже может идти с суффиксами либо префиксами. Приставка идет до цифрового кода и оформляется согласно правилам. Запись нужно начинать справа, все отсутствующие позиции скидываются.
К дополнительным маркерам относят:
- Класс точности. Самые высокие - 5, 4, Т и 2. Варианты пониже - 0, 6, 6х. Все остальные указывают на низкую точность.
- Радиальный зазор. Определяется по шкале 0-9, для замеров используются десятые части миллиметра, отдельно указываются расстояния между шариками - элементами качения. За оптимальные берут средние варианты.
- Ряд момента трения. Основная группа включает 1, 4 и 7. Все остальные сверяйте согласно РД ВНИПП.021-01.
- Категория. Доступные варианты - А, В и С. Последний тип стандартный, не предполагает сложных требований, часто не указывается. Около А и В обычно идут цифры, показывающие класс.
В суффиксе в маркировке подшипника справа указывается важная, хоть и не обязательная информация. Она нужна пользователям, которые ищут комплектующие для нестандартных моделей.
Примеры расшифровки маркировки
Расшифровка условных обозначений подшипников должна отвечать утвержденным стандартам - на данный момент это ГОСТ 3189-89. Условные обозначения наносят путем клеймления, травления либо электроискровой технологии. В нанесении маркировки задействуются внешние поверхности обойм, проводится травление электрохимического типа.
Важно. Маркировку можно не наносить на миниатюрные, прецизионные изделия. В таком случае требуемая информация указывается на этикетке.
Числовые и буквенные обозначения подшипников включают три блока - основной и пара дополнительных. Основной либо ОУО содержит сведения по типам исполнения изделий, это могут быть:
- обоймы, тела качения, произведенные с применением марки стали ШХ15;
- относящиеся к нулевому классу точности по 520-2011 элементы;
- сепаратор в базовом исполнении (должен соответствовать отраслевым стандартам).
Существует две схемы маркировок. Первая используется для подшипников с диаметром 10 мм, но есть исключения. Из каких цифр формируется условное обозначение подшипника разберем на примере изделия 7654321, где:
- ХХХХХ 21 - диаметр подшипника внутри;
- ХХХХ 3 ХХ - серия;
- ХХХ 4 ХХХ - тип изделия;
- Х 65 ХХХХ - конструктивное исполнение;
- 7 ХХХХХХ - серия шин.
Есть и вторая схема - она применяется для элементов до 10 мм в диаметре, исключения 2.5 мм, 1.5 мм, 0.6 мм. Расшифровка на примере 7654321 будет выглядеть так:
- ХХХХХХ 1 - показатель внутреннего диаметра;
- ХХХХХ 2 Х - указатель серии;
- ХХХХ 3 ХХ - ставится 0;
- ХХХ 4 ХХХ - тип подшипника;
- Х 65 ХХХХ - сведения об особенностях конструкции;
- 7 ХХХХХХ - данные по серии шин.
Информация блок с маркировкой должен содержать информацию с двух сторон. Справа он начинается с заглавной буквы, маркировка слева отделается от базовой тире. Литеры А и Б наносят перед знаками, информирующими о размерах зазоров и в тех ситуациях, когда дополнительных требований по силе трения нет. Также их используют до класса, показывающего точность. Момент трения обычно представлен натуральным числом (1, 2 и так далее). Он показывает норму заданного момента трения, которую обозначают номером для конкретного ряда. Можно ставить вместо радиального зазора литеру М.
НТ в маркировке говорит о том, что габариты посадочного места уменьшенные, а точность вращения низкая. НУ - снижена точность вращения. Параметр точности указывается от низкого к высокому. Обязательно прописываются предельно допустимые отклонения размеров, форм. На данный момент известно три блока точности, они зависят от типа подшипников. Например, 0, 2, 5, 4, 6 и Т используют для аксиальных и роликовых элементов, а 0, 2, 4, 5 и 5 для упорных и радиальных моделей.
Блок справа от ОУО содержит данные по грузовой подъемности. А в маркировке говорит об улучшенной способности выдерживать нагрузки, Н указывает на тип конструкции, М - показатель модифицированного контакта.
