Подшипники скольжения – это один из ключевых элементов механизмов, которые обеспечивают плавное вращение или движение вала относительно опоры. Они находят применение в различных отраслях, от машиностроения до авиакосмической промышленности, благодаря своей надежности и способности работать в условиях высоких нагрузок.
Подшипник скольжения представляет собой опору, внутри которой вал вращается или скользит по поверхности вкладыша. Основная задача такого подшипника – минимизировать трение между соприкасающимися поверхностями, обеспечивая их долговечность и плавность работы.
Важно знать: в отличие от подшипников качения, где трение возникает между вращающимися шариками или роликами, в подшипниках скольжения рабочие поверхности контактируют непосредственно. Это обеспечивает меньшую шумность работы, высокую нагрузочную способность, простоту конструкции.
Однако подшипники скольжения требуют качественной смазки и больше подходят для работы на высоких скоростях и под значительными нагрузками.
У подшипников скольжения есть свои преимущества и недостатки.
К преимуществам можно отнести:
- Способность работать при высоких температурах и скоростях.
- Простота конструкции и легкость замены вкладышей.
- Возможность использования в узких пространствах.
К недостаткам относится:
- Высокая зависимость от смазки.
- Более высокие потери энергии из-за трения.
Подшипники скольжения классифицируются по материалам, конструкции, режиму работы и типу смазки. От выбора вида зависит их применение в конкретных условиях.

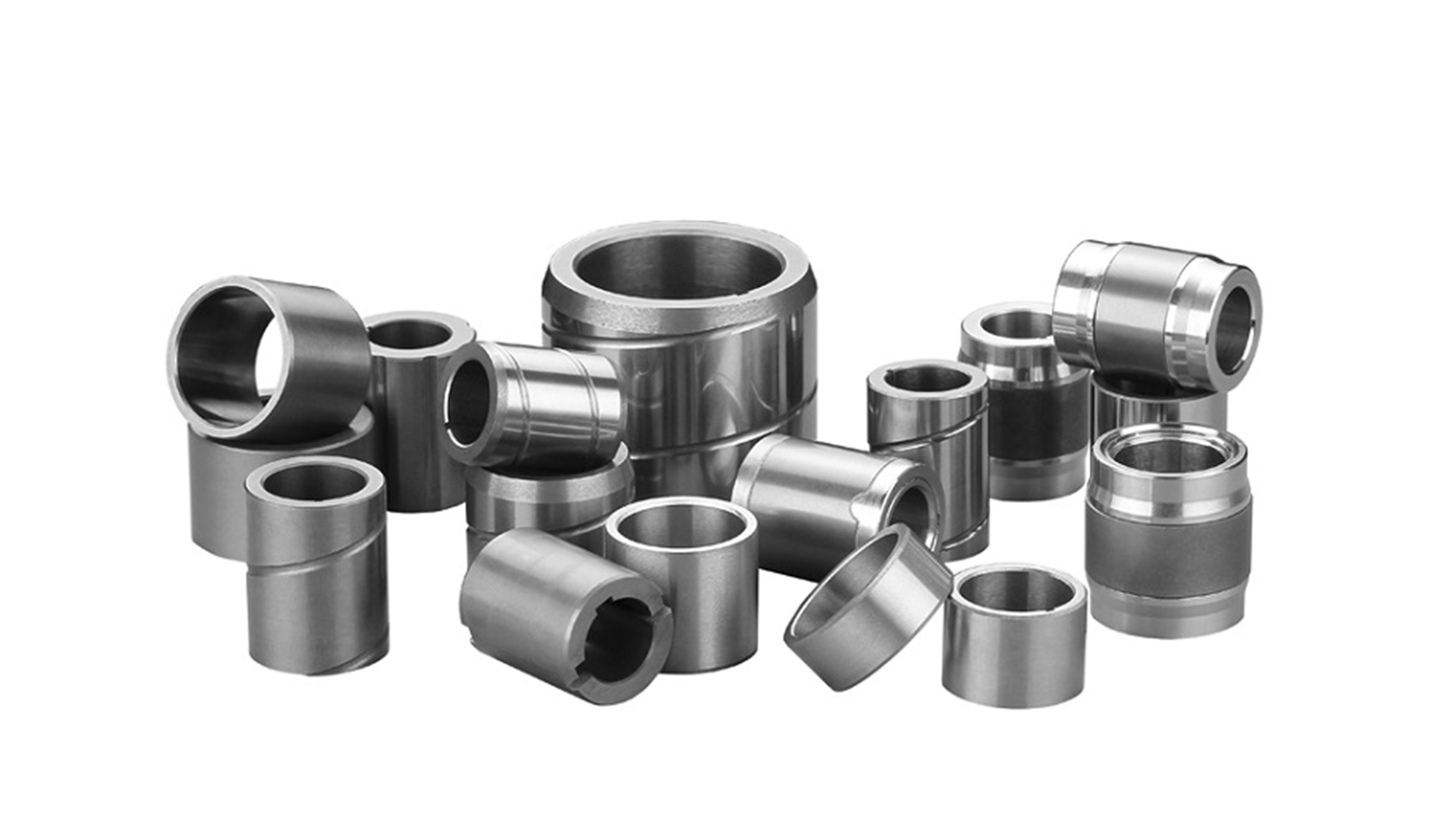

Устройство подшипника скольжения
Как устроен подшипник скольжения? Он включает в себя такие элементы:
- Цапфа (вал). Это вращающаяся часть, которая входит в подшипник и скользит по его внутренней поверхности.
- Вкладыш (подшипниковый вкладыш). Контактная поверхность, принимающая нагрузку. Она изготавливается из материалов с низким коэффициентом трения.
- Корпус. Основная часть конструкции, которая удерживает вкладыш и обеспечивает его фиксацию.
- Смазочный материал. Масло, пластичная смазка или газ, создающие слой, уменьшающий трение и износ.
Материалы вкладышей
- Металлические вкладыши могут быть изготовлены из таких материалов:
- Баббит: мягкий металл, который обеспечивает низкий коэффициент трения.
- Бронза и латунь: долговечные и устойчивые к износу материалы.
- Чугун: применяется для тяжелых нагрузок.
Для неметаллических используют:
- Полимеры: обладают низким трением и хорошей химической стойкостью.
- Композиты: сочетают свойства полимеров и армирующих материалов.
- Керамика: используется для работы в агрессивных средах.
- Резина: подходит для вибрирующих механизмов.
Самосмазывающиеся материалы:
- Композиты с наполнителями, выделяющими смазку в процессе работы.
- Пористые металлы, пропитанные маслом.
Формы и размеры:
- Формы вкладышей: цилиндрические, сферические, конические.
- Размеры: стандартизированы для удобства использования и соответствия требованиям различных отраслей.
Принцип работы подшипника скольжения
Работа подшипника основывается на образовании смазочного слоя между поверхностями вала и вкладыша. Этот слой снижает трение, предотвращает износ, уменьшает риск заклинивания.
Масляная пленка образуется за счет гидродинамического эффекта: при вращении вала смазка втягивается в зазор и равномерно распределяется.
Режимы трения:
- Сухое. Контакт между поверхностями без смазки, что приводит к быстрому износу.
- Граничное. Минимальный слой смазки, при котором сохраняется частичный контакт поверхностей.
- Жидкостное. Полное разделение поверхностей за счет слоя масла или другой жидкости.
- Газовое. Используется с газообразными смазками для работы в специфических условиях.
Факторы, влияющие на работу
Один из факторов, от которого зависит работа подшипник скольжения, это вязкость смазки. Чем выше вязкость, тем толще масляная пленка, но это увеличивает сопротивление. Сюда же нужно отнести и скорость вращения. Увеличение скорости способствует образованию устойчивого слоя смазки.
Важно знать: ключевое значение имеет нагрузка и температура. Высокая нагрузка требует более прочного слоя смазки и правильного подбора материалов, а влияние температуры на вязкость смазки необходимо учитывать при проектировании. При этом оптимальный зазор между валом и вкладышем обеспечивает эффективное скольжение.
Классификация подшипников скольжения
Как работает подшипник скольжения? Он обладает широким разнообразием конструктивных решений, что позволяет использовать их в самых разных механизмах и условиях. Ниже представлена их классификация по различным параметрам.
По форме опорной поверхности
Какими бывают виды подшипников скольжения по форме опорной поверхности? Различают цилиндрические, сферические, конические, плоские. Цилиндрические обеспечивают равномерное распределение нагрузки по всей длине контактной поверхности. Используются для поддержки валов в радиальном направлении. Сферические имеют выпуклую поверхность, позволяющую компенсировать несоосность или небольшие углы перекоса. Часто применяются в узлах с переменными нагрузками.
Конические позволяют воспринимать комбинированные (радиальные и осевые) нагрузки. Используются в механизмах с высокой осевой нагрузкой.
Плоские ппредназначены для работы в упорных узлах, где необходимо воспринимать осевые усилия.
По направлению воспринимаемой нагрузки различают:
- Радиальные. Воспринимают нагрузки, направленные перпендикулярно оси вала. Применяются в механизмах с вращательным движением.
- Упорные (подпятники). Предназначены для восприятия осевых усилий, действующих вдоль оси вала. Широко используются в турбинах и насосах.
- Радиально-упорные. Универсальные подшипники, которые могут выдерживать как радиальные, так и осевые нагрузки одновременно. Часто применяются в приводах и машинах с комбинированными нагрузками.
По конструкции бывают:
- Разделяемые. Состоят из нескольких частей, что облегчает их установку и замену вкладышей. Используются в узлах с крупногабаритными валами.
- Неразделяемые. Представляют собой цельную конструкцию. Отличаются компактностью и простотой изготовления, но требуют точной сборки механизма.
По типу смазки:
- Гидродинамические (с жидкостной смазкой). Работают за счет создания масляной пленки при вращении вала. Обеспечивают минимальное трение и износ при высоких скоростях.
- Гидростатические (с принудительной подачей смазки под давлением). Смазка подается в зазор с помощью насосов. Используются в точных и тяжелонагруженных механизмах.
- Газодинамические (с газовой смазкой). В качестве смазочного материала используется газ. Подходят для работы в вакууме или при высоких температурах.
- Со смазкой консистентной. Применяются в механизмах с нерегулярной смазкой. Консистентная смазка предотвращает утечку в труднодоступных местах.
- С твердой смазкой. Используются в условиях высоких температур или агрессивной среды. В качестве смазочного материала выступают графит, молибденит или другие твердые вещества.
- Самосмазывающиеся. Обладают специальным материалом вкладышей, который выделяет смазку в процессе работы. Удобны в узлах с ограниченным доступом для обслуживания.
Преимущества и недостатки подшипников скольжения
Среди преимуществ необходимо выделить:
- Способность воспринимать высокие нагрузки. Подшипники скольжения выдерживают большие радиальные и осевые усилия.
- Простоту конструкции и изготовления. Подходит для широкого спектра применения, от бытовых до промышленных механизмов.
- Возможность работы при высоких скоростях. Особенно эффективны в гидродинамическом режиме трения.
- Хорошую демпфирующую способность. Поглощают вибрации и удары, что снижает шум и износ механизмов.
- Бесшумность работы при жидкостном трении. Применяются в технике, где критически важен низкий уровень шума.
- Компактность в радиальном направлении. Занимают меньше места по сравнению с подшипниками качения.
К недостаткам относится:
- Более высокий коэффициент трения при запуске и низких скоростях. Требуют усилий для преодоления сухого или граничного трения при старте.
- Большой расход смазки (для гидродинамических подшипников). Требуется регулярная подача масла или других смазочных материалов.
- Чувствительность к загрязнениям смазки. Частички грязи могут вызвать ускоренный износ поверхностей.
- Сложность обеспечения надежной работы при переменных нагрузках и скоростях. В таких условиях возможно нарушение работы гидродинамической пленки.
Области применения подшипников скольжения
Подшипники скольжения широко используются в различных отраслях промышленности благодаря их способности выдерживать высокие нагрузки, работать в экстремальных условиях и обеспечивать долговечность механизмов. В тяжелом машиностроении они нужны для прокатных станов. Здесь они нужны для поддержки валков, которые подвергаются высоким радиальным и осевым нагрузкам. В турбинах и генераторах обеспечивают устойчивую работу валов при высоких скоростях вращения и минимизируют трение.
В автомобильной промышленности они присутствуют в двигателях внутреннего сгорания. Подшипники скольжения применяются для опоры коленчатого и распределительного валов, обеспечивая их плавное вращение. В коробке передач используются для снижения трения между вращающимися элементами. А в подвеске подшипники скольжения применяются в узлах с ограниченным пространством и высокими нагрузками.
Также они могут быть задействованы в станкостроении. В узлах высокой точности, таких как шпиндельные опоры и направляющие, подшипники скольжения обеспечивают стабильность и точность работы.
Применение подшипников скольжения возможно и в судовых двигателях. Они нужны в опорах гребных валов и других узлах, подверженных действию морской воды. Также используются в насосах, генераторах и прочих системах судов.
Другие области применения:
- Бытовая техника. Применяются в двигателях холодильников, стиральных машин, вентиляторов и другой техники.
- Электроника. Используются в охлаждающих вентиляторах, жестких дисках и других устройствах, где требуется бесшумная работа и компактность.
- Другие отрасли. Подшипники скольжения находят применение в медицинской технике, сельскохозяйственном оборудовании и аэрокосмической промышленности.
Выбор подшипника скольжения
Правильный выбор подшипника скольжения критически важен для обеспечения надежной и долговечной работы механизмов.
Определение требований к подшипнику:
- Нагрузка. Максимальная радиальная и осевая нагрузка, которую будет выдерживать подшипник.
- Скорость вращения. Определяет, будет ли подшипник работать в режиме жидкостного трения.
- Температура. Условия эксплуатации (высокие или низкие температуры) определяют выбор материалов и смазки.
- Окружающая среда. Наличие пыли, влаги или агрессивных сред влияет на конструкцию и тип смазки.
- Точность и надежность. Требования к минимальному люфту, долговечности и устойчивости.
Расчет параметров подшипника:
- Размеры. Выбор диаметра, длины и зазоров в зависимости от валов и корпуса.
- Допуски. Учет минимальных и максимальных отклонений для обеспечения точности.
- Тип смазки. Выбор между жидкостной, консистентной или твердой смазкой в зависимости от условий эксплуатации.
Материалы для подшипников скольжения
Материал подшипников скольжения напрямую влияет на его износостойкость, трение, теплопроводность и способность выдерживать нагрузки.
Подробный обзор материалов для вкладышей
Металлические материалы:
- Баббит. Обеспечивает высокую износостойкость и хорошую совместимость с валами. Недостатки: чувствительность к загрязнениям.
- Бронза. Высокая прочность, хорошая теплопроводность. Используется в высоконагруженных узлах.
- Чугун. Экономичный вариант для низкоскоростных механизмов. Уязвим к коррозии.
Неметаллические материалы:
- Полимеры. Обладают низким коэффициентом трения, устойчивы к коррозии. Недостатки: ограниченная температурная устойчивость.
- Композиты. Сочетают преимущества полимеров и металлов.
- Керамика. Высокая износостойкость и термостойкость. Применяется в специализированных условиях.
Самосмазывающиеся материалы:
- Содержат специальные вещества, обеспечивающие смазку в процессе работы.
- Используются в узлах с труднодоступными местами для обслуживания.
Заключение
Подшипники скольжения – это неотъемлемая часть многих механизмов, от простых бытовых устройств до сложного промышленного оборудования. Их конструкция, основанная на минимизации трения между двумя поверхностями, позволяет выдерживать значительные нагрузки, обеспечивать надежность и долговечность работы агрегатов.
Важно знать: несмотря на конкуренцию со стороны подшипников качения, они сохраняют свои позиции благодаря уникальным преимуществам, таким как бесшумность, компактность и способность работать в экстремальных условиях.
Разнообразие типов подшипников скольжения, материалов изготовления и методов смазки позволяет адаптировать их к разным задачам. Тем не менее, правильный выбор, расчет параметров и грамотное обслуживание остаются ключевыми факторами для успешной эксплуатации.
Перспективы развития
Современные исследования и разработки в области подшипников скольжения направлены на:
- Улучшение материалов. Создание композитов с повышенной износостойкостью и устойчивостью к коррозии, разработку самосмазывающихся материалов, минимизирующих необходимость обслуживания.
- Снижение трения. Использование инновационных смазочных материалов, таких как нанокомпозиты или сверхтонкие масляные пленки. Применение текстурированных поверхностей, способствующих оптимальному распределению смазки.
- Энергоэффективность. Уменьшение энергозатрат на преодоление трения, что особенно важно для высокоскоростных механизмов.
- Экологичность. Разработка решений, минимизирующих утечку смазочных материалов и загрязнение окружающей среды.
В будущем изготовление подшипников скольжения станет еще более востребованным благодаря их уникальным свойствам и возможности адаптации к современным требованиям.
