Зажимные втулки относятся к механическим элементам, обеспечивающим передачу крутящего момента между валом и насаженным на него элементом без использования шпоночных или шлицевых соединений. Их применение охватывает приводные системы, редукторы, конвейерное оборудование, станочные узлы. Основная задача – создание прочного и центрированного соединения без осевых люфтов.
Конструкция

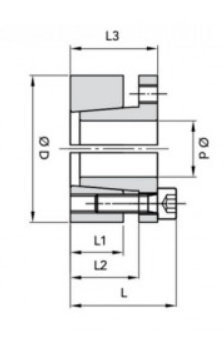

Конструктивно втулка состоит из двух или более металлических элементов: наружного и внутреннего кольца. Между ними предусмотрен клиновой или конический зазор. При затяжке крепежных винтов кольца смещаются относительно друг друга, создавая радиальное давление на вал и посадочную поверхность. В результате возникает сила трения, достаточная для передачи требуемого крутящего момента.
Основные элементы конструкции:
-
Внутреннее кольцо. Контактирует с поверхностью вала, обеспечивает центрирование и передачу усилия.
-
Наружное кольцо. Передает нагрузку на корпусную деталь или шкив.
-
Крепежные винты. Создают осевое усилие, преобразующееся в радиальное давление.
-
Конусные поверхности. Обеспечивают самофиксацию и равномерное распределение нагрузки.
В ряде конструкций втулки содержат разрезы для компенсации деформаций, а также защитные покрытия, повышающие коррозионную стойкость. Материалы – легированные или углеродистые стали с термообработкой, обеспечивающей стабильность геометрии при многократных установках.
Принцип действия
Работа зажимной втулки основана на создании контролируемого трения между контактными поверхностями. После установки втулки в посадочное отверстие шкива или муфты и насадки на вал производится затяжка винтов. Конусные поверхности втулок перемещаются навстречу друг другу, вызывая их упругое расширение наружу и сжатие внутрь.
Сила, создаваемая за счет этого смещения, передается через трение, исключая проворачивание вала относительно насаженной детали. В отличие от шпоночных соединений, зажимная втулка распределяет усилие по всей площади контакта, что снижает риск концентрирования напряжений. Это благоприятно влияет на ресурс узла.
Ключевой параметр в расчетах – момент затяжки винтов. От него зависит величина контактного давления. При превышении расчетных значений возможно пластическое смятие поверхности вала, при недостаточной затяжке – проскальзывание.
Технические преимущества
Зажимные втулки применяются в приводных системах различной мощности из-за сочетания простоты конструкции и эксплуатационной надежности. Основные преимущества данного типа соединений:
-
Отсутствие люфтов. Трение по всей длине контакта исключает зазоры и вибрации.
-
Самоцентрирование. Конусная форма обеспечивает точное позиционирование вращающихся деталей.
-
Равномерное распределение нагрузки. Контактная зона втулки минимизирует риск деформации посадочных мест.
-
Упрощенный монтаж. Установка не требует фрезеровки шпоночных пазов или точного совмещения элементов.
-
Многоразовое использование. При соблюдении моментов затяжки втулки выдерживают многократный демонтаж без ухудшения характеристик.
-
Высокая передаваемая нагрузка. Сила трения, создаваемая при затяжке, обеспечивает передачу значительных крутящих моментов.
-
Защита от коррозии. Поверхностная обработка предотвращает заедание и облегчает демонтаж после длительной эксплуатации.
Эти факторы делают втулки универсальным решением для соединений, где требуется точность, герметичность, а также возможность быстрой разборки.
Классификация
Различают несколько типов втулок в зависимости от условий работы:
-
Клиновые. Применяются в узлах с высокими нагрузками, обеспечивают надежное соединение за счет увеличенного угла трения.
-
Конусные. Наиболее распространенный вариант, характеризуется простотой монтажа и высокой точностью центрирования.
-
Разрезные. Используются при необходимости компенсации радиальных допусков, эффективны для валов с отклонениями от номинального диаметра.
-
Самоцентрирующиеся. Применяются в высокооборотных механизмах, где требуется балансировка вращающихся масс.
-
Комбинированные. Объединяют свойства клиновых и конусных конструкций, применяются в тяжелых приводах и редукторах.
Каждый тип имеет оптимальную область применения, зависящую от требуемого момента, условий эксплуатации, габаритных ограничений.
Особенности эксплуатации
Для надежной работы зажимных втулок требуется соблюдение технологических условий монтажа:
-
поверхности вала и посадочного отверстия должны быть очищены от загрязнений и смазочных материалов;
-
установка производится с контролем момента затяжки винтов, согласно техническому паспорту;
-
после первых часов работы соединение подлежит проверке и при необходимости корректировке усилия;
-
при демонтаже винты ослабляются равномерно, чтобы исключить перекос втулки.
Регулярное техническое обслуживание заключается в проверке состояния крепежа и чистоты сопрягаемых поверхностей.
