Игольчатый подшипник – разновидность подшипника качения, в котором в качестве элементов используются длинные цилиндрические ролики по типу игл. Они отличаются от других подшипников качения своими компактными размерами и способностью выдерживать значительные нагрузки. Хотите знать больше о конструктивном исполнении, применении узлов? Приглашаем к прочтению обзора.
Конструкция игольчатых подшипников
Знание особенностей конструкции игольчатых подшипников позволит понять принципы их работы. Иглы цилиндрической формы отличает высокая точность обработки. Длина иглы узла в разы превышает ее диаметр. В производстве обычно используются высокоуглеродистые или легированные стали с термообработкой для обеспечения прочности, стойкости к износу.
Важным узлом игольчатого подшипника является сепаратор. Он может быть:
- штампованным (изготавливается из стального сплава);
- массивным (из пластика, металла);
- пластмассовым (для минимальных скоростей и нагрузок).
Функции сепаратора – разделение игл для предотвращения их трения, удержание элементов в оптимальном положении.
Важно. Встречаются подшипники т без сепаратора – их еще называют полноигольчатыми. Узлы имеют увеличенные параметры грузовой подъемности, но нуждаются в регулярной качественной смазке и тщательной обработке сопрягаемых поверхностей.
Игольчатый подшипник с осью может поставляться без внутреннего или внешнего кольца, что упрощает его установку в компактные механизмы. Сырье для изготовления колец – закаленная сталь, она нормально выдерживает значительные нагрузки, стойкая к износу.
Подшипники игольчатые по ГОСТ, относящиеся к радиальной категории, применяются для восприятия радиальных нагрузок. Это востребованное решение – практичное, долговечное и надежное. Другой популярный вариант – комбинированный, он сочетает в себе принципы работы упорных и игольчатых элементов, применяется в механизмах с осевыми и радиальными нагрузками. Упорные игольчатые подшипники предназначены для восприятия осевых нагрузок, используются в самостоятельном виде или в комбинации с радиальными. Роликовые отличают высокие параметры грузовой подъемности, они применяются в сложных механизмах.
Раньше мы уже писали, как определить класс точности подшипника, сегодня поговорим о размерах игольчатых узлов. Стандартные линейки представлены в продаже в широком диапазоне – от миниатюрных до крупногабаритных. Точные параметры зависят от области применения. По ГОСТ в маркировке указывается серия подшипника, диаметр, длина игл и тип сепаратора. Международные стандарты ISO содержат аналогичные сведения, включая данные о классе точности и типе конструкции.
Преимущества узлов
Главное преимущество игольчатого подшипника – высокие показатели несущей способности. Изделия имеют отличные прочностные параметры за счет целого набора длинных тонких роликов в основе конструкции. Эти элементы равномерно распределяют нагрузки, что позволяет подшипникам спокойно выдерживать значительные радиальные воздействия при скромных габаритах. Такая конструкция незаменима в условиях ограниченного пространства, где необходима высокая надежность.
Подшипник игольчатый радиальный или другого типа имеет компактные габариты. За счет малого наружного диаметра узлы эффективно заменяют подшипники других типов без ущерба для несущей способности. Низкий коэффициент трения способствует увеличению КПД механизмов. Это снижает энергопотребление и потери мощности, что важно для современных устройств с высокими требованиями к энергоэффективности.
Полезно знать. Игольчатые подшипники могут работать на высоких скоростях, что делает их незаменимыми в динамичных механизмах по типу двигателей, трансмиссий. Они обеспечивают стабильность и долговечность при интенсивных нагрузках.
Благодаря различным конструктивным особенностям игольчатые подшипники легко устанавливаются и снимаются, особенно если они оснащены внутренним кольцом. Их универсальность сокращает время на монтаж и обслуживание. На рынке представлено множество модификаций узлов – с внутренним кольцом или без него, с разными типами уплотнений, корпусов. Это позволяет подобрать оптимальное решение для самых сложных и специфичных задач.
Есть ли минусы?

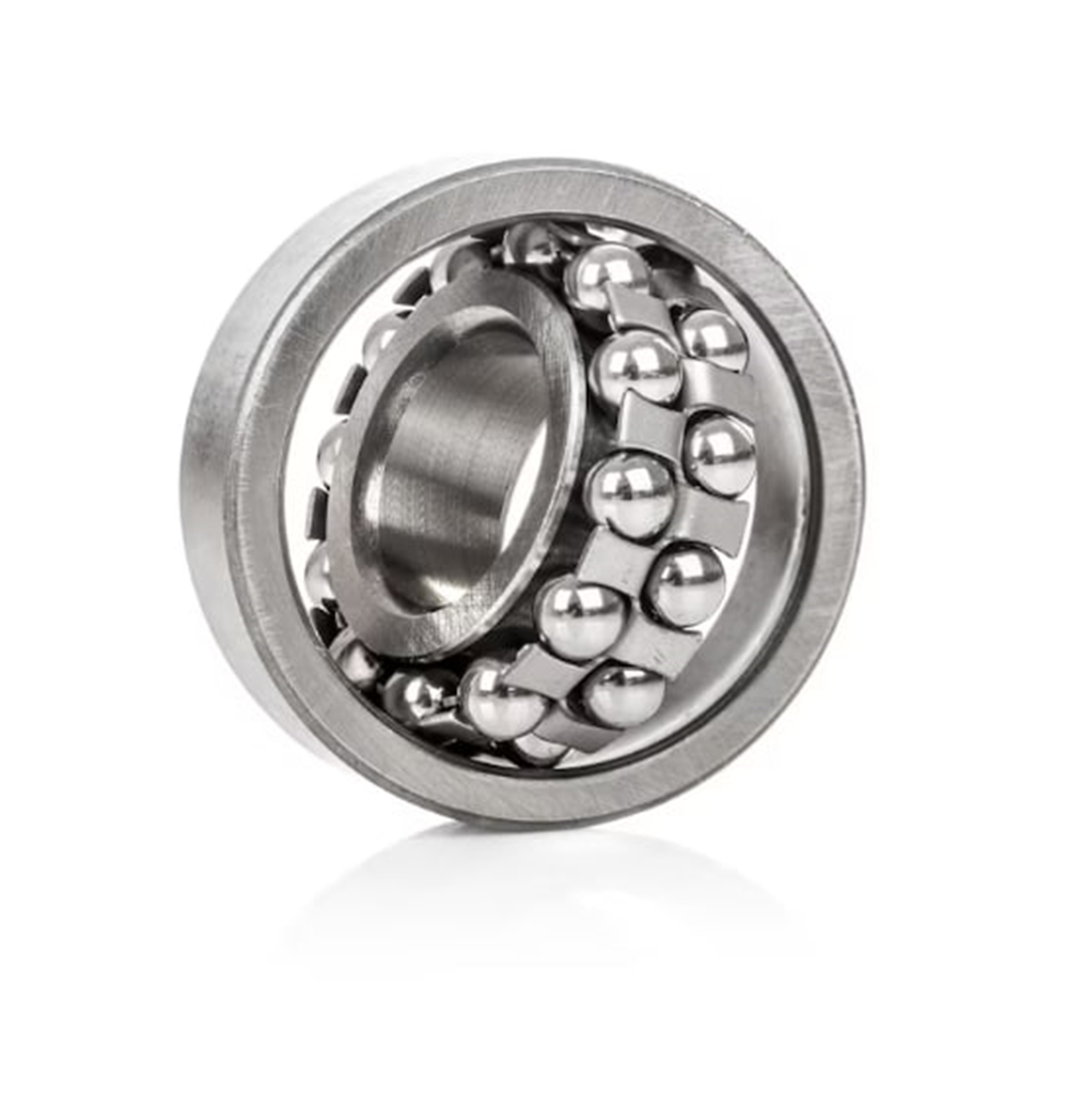

Чтобы понять, какой подшипник лучше – шариковый или игольчатый, нужно учесть плюсы и минусы каждого варианта. Хотя у игольчатых узлов много преимуществ, недостатки тоже есть. Главный – высокая чувствительность к перекосам. При перекосах вала или корпуса нагрузка распределяется неравномерно, что может привести к повышенному износу роликов и сокращению срока службы элемента в целом. Для предотвращения таких ситуаций требуется высокая точность установки.
Подшипники без внутреннего кольца требуют идеально обработанной поверхности вала, что усложняет процесс монтажа. Также необходимо учитывать требования к допускам и смазке. Малейшая ошибка – и вы столкнетесь с проблемами при эксплуатации узла.
Важно. Способность воспринимать осевые нагрузки ограниченная в силу особенностей конструкции. В целях компенсации их можно комбинировать с другими типами узлов. Игольчатые подшипники также чувствительны к качеству обработки сопрягаемых поверхностей – это валы, посадочные отверстия. Малейшие дефекты могут привести к нарушению работы подшипника и снижению его эксплуатационного ресурса.
Где используются игольчатые подшипники
Радиальные, упорные игольчатые подшипники незаменимы в автомобильной промышленности. Они устанавливаются в двигателях, коробках передач, рулевом управлении и других узлах, где важны высокая прочность и компактность. Игольчатые подшипники находят применение в прессах, станках с ЧПУ, промышленных роботах и прочих механизмах, требующих высокой точности и устойчивости к нагрузкам.
В тракторах, комбайнах и других сельскохозяйственных машинах узлы отвечают за работу в тяжелых условиях, сочетают долговечность и хорошие прочностные параметры. Востребованы они в экскаваторах, кранах, бульдозерах и другой стройтехнике благодаря способности выдерживать значительные нагрузки, стабильно работать в неблагоприятных условиях.
Кроме промышленной сферы, игольчатые подшипники находят широкое применение в бытовой технике (стиральные машины, пылесосы), спортивном инвентаре (велосипеды) и других сферах. Они компактные, надежные и отлично справляются с поставленными задачами. Вам главное не экономить на качестве изготовления, а при наличии вопросов по выбору консультироваться с экспертами. Если интересуют области использования втулок скольжения, приглашаем к прочтению обзора.
Рекомендации по выбору
Игольчатый подшипник подобрать по размерам можно по соответствующим таблицам – в них указывается диаметр узлов. В каталогах представлены подробные фильтры, которые заметно упрощают процесс выбора. Сразу определите максимальную радиальную и осевую нагрузку, которую будет воспринимать подшипник – каждый узел рассчитан на определенные показатели. Игольчатые подшипники подходят для работы на высоких скоростях, но при этом важно учитывать пределы, указанные производителем.
Если узел будет постоянно работать в условиях повышенной или пониженной температуры, останавливайтесь на варианте с усиленной конструкцией либо регулярно смазывайте его. Также для правильного выбора подшипника необходимо рассчитать динамическую и статическую нагрузки с требований производителя. Не забывайте про коэффициенты безопасности и планируемый срок службы узла.
Монтаж и обслуживание
Когда подберете игольчатый подшипник, ознакомьтесь с правилами его монтажа. Обязательно предварительно очистите и проверьте сопрягаемые поверхности на наличие дефектов. Используйте специализированные инструменты при проведении работ, чтобы избежать повреждений. Подшипник должен быть установлен без перекосов, строго в соответствии с инструкциями производителя.
Полезный совет. Для узлов с внутренним кольцом важно следить за правильной посадкой на валу или в корпусе.
Для высоких температур используются специальные высокотемпературные смазки, для повышенных скоростей – низковязкие. Наносите состав равномерно, чтобы исключить его избыток либо нехватку. В случае герметичных подшипников смазка закладывается на заводе и не требует обслуживания. Для диагностики состояния подшипника используют методы вибрационного анализа, термографии и контроля уровня шума. Регулярные проверки позволяют вовремя выявить износ или повреждения и заменить подшипник до возникновения критической ситуации.
Заключение
Игольчатые подшипники имеют отличную несущую способность, компактные размеры, универсальные в плане применения. Они подходят для работы в условиях ограниченного пространства и высоких нагрузок, надежные, долговечные. Обойма игольчатого подшипника и другие составляющие должны иметь хорошую прочность для достижения оптимальных эксплуатационных параметров.
