Подшипники — ключевые элементы любого механизма, где есть движение, вращение и нагрузка. В ряде случаев задача усложняется: требуется одновременно выдерживать и радиальные, и осевые усилия. Стандартные одиночные подшипники с этим не справляются, и тогда на сцену выходят комбинированные подшипники — компактные узлы, совмещающие в себе функции сразу двух типов подшипников.
Что такое комбинированный подшипник?

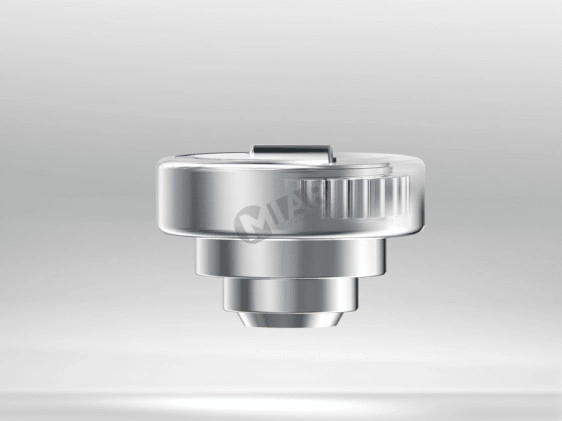

Комбинированный подшипник — это механическое изделие, которое одновременно воспринимает радиальную (напряжение, действующее перпендикулярно оси вала) и осевую (вдоль оси) нагрузки. Чаще всего такие подшипники состоят из:
-
роликового или игольчатого элемента, отвечающего за радиальную нагрузку;
-
упорного элемента (шарикового или роликового) для осевой нагрузки.
Благодаря совмещенной конструкции отпадает необходимость использовать два подшипника в разных плоскостях. Это особенно важно в ограниченном монтажном пространстве и в узлах, где важно сократить габариты.
Где применяются комбинированные подшипники?
Такие подшипники активно используются в:
-
конвейерных системах и рольгангах;
-
строительной технике;
-
складской логистике и автоматике;
-
подъемниках и направляющих тележках;
-
сельхозмашинах и транспорте;
-
металлообрабатывающих станках.
Типичный пример: вертикальные направляющие в штабелерах и подъемных колоннах, где подшипник воспринимает вес платформы (радиальная нагрузка) и силы от бокового давления (осевая нагрузка).
Преимущества комбинированных подшипников
-
компактность: один подшипник вместо двух;
-
упрощенная установка: отсутствует необходимость в согласовании посадочных мест для разных подшипников;
-
устойчивость к комбинированным нагрузкам: надежная работа в сложных механических условиях;
-
надежность: меньше точек отказа и меньше проблем с соосностью.
Технические особенности конструкции

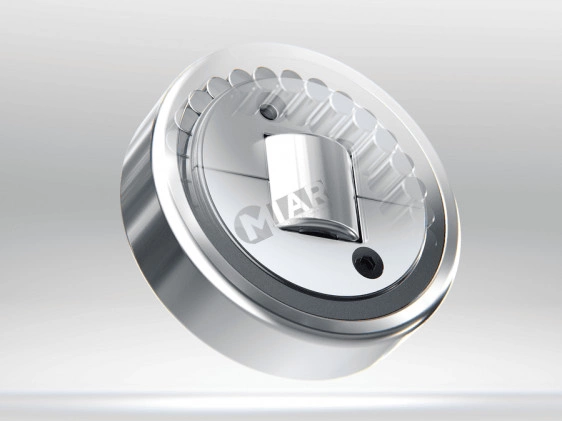

Комбинированные подшипники часто оснащаются:
-
двухрядными сепараторами — равномерное распределение нагрузки;
-
уплотнениями — защита от пыли и влаги;
-
отверстием под смазку — возможность интеграции в централизованную систему обслуживания;
-
прецизионной наружной обточкой — для плотного сопряжения с направляющей.
Такой подшипник устанавливается на вал и движется по направляющей, одновременно выдерживая давление от груза и боковые силы от крена или вибрации.
Особенности монтажа и эксплуатации
Монтаж комбинированного подшипника требует точного соблюдения допусков:
-
радиальный зазор: не более 0,02 мм;
-
перекос вала или направляющей недопустим;
-
торцы должны быть закаленными, если принимают осевое давление (твердость не менее HRC 58);
-
при периодической смазке ресурс увеличивается до 20 000+ моточасов.
Важно: подшипник должен устанавливаться строго в заданной ориентации. Осевая часть всегда обращается в сторону действия осевой нагрузки. Нарушение этого правила — частая причина преждевременного износа.
Двухрядные и однорядные исполнения
В зависимости от уровня нагрузки применяются:
-
однорядные комбинированные подшипники — компактны, подходят для легких конструкций и ограниченного пространства;
-
двухрядные — обеспечивают большую грузоподъемность, часто используются в тяжелой технике и вертикальных механизмах.
Например, модель RPB CB 4070 имеет два ряда роликов и способна выдерживать более 22 000 Н радиальной нагрузки и 14 000 Н осевой — при этом оставаясь в стандартных габаритах (Ø70×40 мм).
Когда комбинированный подшипник — лучшее решение?
Комбинированные подшипники незаменимы, когда:
-
нагрузка действует сразу в двух плоскостях;
-
необходимо сократить габариты узла;
-
важно снизить вибрации и обеспечить точное ведение;
-
требуется быстрая сборка или замена без сложной юстировки.
Они экономят пространство, уменьшают число компонентов и повышают надежность оборудования. Это делает их предпочтительным выбором для конструкторов и инженеров, особенно в современной логистике, сельхозмашиностроении и автоматизированных системах перемещения.
Комбинированные подшипники — это технологичное и рациональное решение для сложных механических задач. Они надежны, компактны, устойчивы к комбинированным нагрузкам и просты в обслуживании. Такие изделия могут заменить два традиционных подшипника и обеспечить многотысячный ресурс при минимуме обслуживания.
При проектировании узлов, где важна устойчивость и экономия пространства, комбинированный подшипник — выбор, который окупается в долгосрочной перспективе.
