Проблема традиционных подшипниковых узлов в битумных ваннах
На предприятиях кровельной промышленности битумные ванны являются ключевым оборудованием производственного процесса. Одной из наиболее частых проблем эксплуатации становится преждевременный выход из строя подшипниковых узлов, что влечёт за собой длительные простои и значительные финансовые потери. Традиционные цельные сферические роликоподшипники, используемые в этих агрегатах, требуют сложного и трудоёмкого обслуживания.

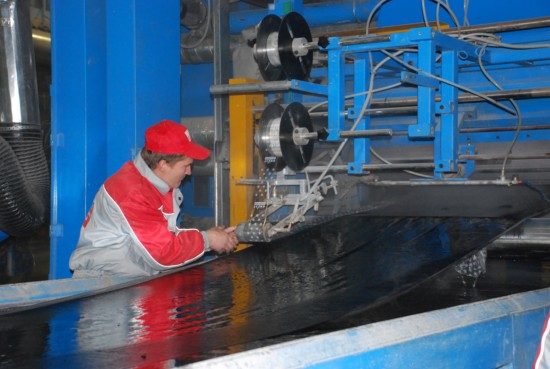

Особенности эксплуатации подшипников в битумных ваннах
Подшипниковые узлы битумных ванн работают в экстремальных условиях:
- Высокие температуры (до 120°C и выше)
- Агрессивная среда битумных паров
- Постоянные механические нагрузки
- Необходимость регулярного технического обслуживания
При использовании стандартных цельных подшипников замена требует полного демонтажа вала из битумной ванны, что представляет собой трудоёмкий многоэтапный процесс, занимающий до 10 дней простоя производственной линии.
Инновационное решение: разъёмные сферические роликоподшипники
Разъёмные сферические роликоподшипники представляют собой современную альтернативу традиционным цельным подшипникам, специально разработанную для упрощения процесса обслуживания и сокращения времени простоя оборудования.
Конструктивные особенности разъёмных подшипников
Основные компоненты:

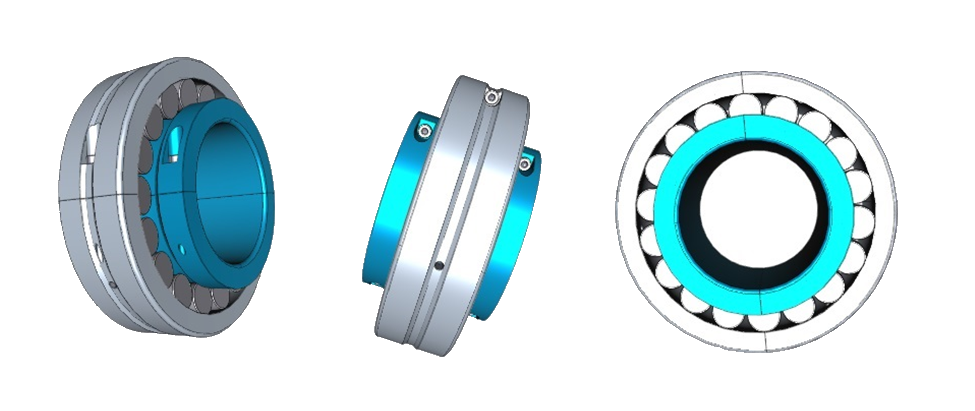

- Внутреннее кольцо, разрезанное на две половины
- Наружное кольцо с разъёмной конструкцией
- Разрезной сепаратор (литой из армированного стекловолокном полиамида или латунный с машинной обработкой)
- Соединительные болты для фиксации колец подшипника
Ключевые преимущества конструкции:

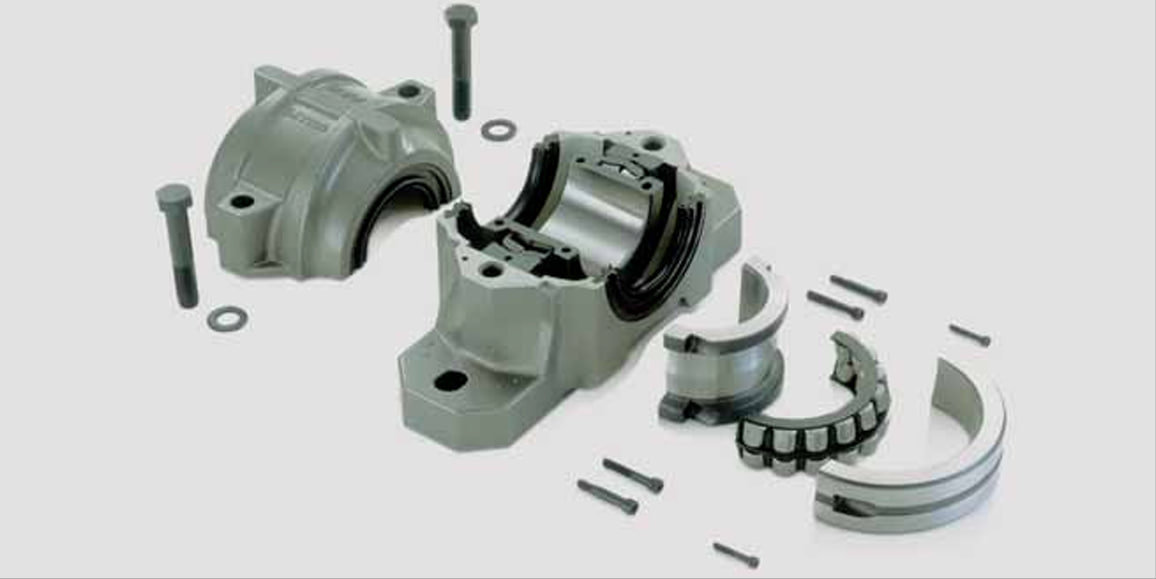

Разъёмные подшипники имеют цилиндрическое отверстие, а все основные элементы разрезаны на две половины и соединяются болтами. Это позволяет производить установку и демонтаж подшипника без снятия вала из корпуса битумной ванны.
Взаимозаменяемость с традиционными подшипниками
Размеры разъёмных сферических роликоподшипников специально подобраны для полной совместимости с цельными сферическими роликоподшипниками и их фиксирующими втулками:
- Идентичный наружный диаметр
- Одинаковая ширина наружного кольца
- Совпадающие посадочные диаметры вала
- Возможность установки в существующие корпуса без дополнительной механической обработки
Технические характеристики и условия эксплуатации
Требования к установке
Посадка на вал: Вал должен быть обработан с точностью h6...h9 для обеспечения требуемой плотной посадки внутреннего кольца после сболчивания. Эти допуски по валу аналогичны используемым для цельных подшипников с фиксирующими втулками. Отверстие корпуса обычно обрабатывается с точностью H7 или H8.
Смазка подшипникового узла: Подшипники смазываются литиевой консистентной смазкой 2-го класса проникающей способности с противозадирными добавками. Периоды между смазками идентичны тем, что применяются для цельных роликоподшипников. Смазка может вводиться через специальную канавку или через отверстия в наружном кольце.
Типовые параметры эксплуатации для битумных ванн
Геометрические характеристики (типовой размер):
- Внутренний диаметр: 60 мм
- Внешний диаметр: 120 мм
- Ширина: 55 мм
Нагрузочная способность:
- Базовая динамическая грузоподъёмность: 136000 Н
- Базовая статическая грузоподъёмность: 155000 Н
- Предельная нагрузка по усталости: 15800 Н
Скоростные характеристики:
- Предельная скорость вращения (масло): 2850 об/мин
- Предельная скорость вращения (консистентная смазка): 2130 об/мин
- Типовая рабочая скорость: 100 об/мин
Условия эксплуатации:
- Рабочая температура: до 120°C
- Радиальная нагрузка: до 15000 Н
- Осевая нагрузка: до 2000 Н
- Расчётный срок службы: более 60000 часов при правильном смазывании
Надёжность и долговечность
Разъёмные сферические роликоподшипники обладают такой же стойкостью, как и цельные сферические роликоподшипники с цилиндрическим отверстием, соответствующие стандарту DIN 620. При условии правильного монтажа и обслуживания номинальный срок службы (согласно ISO 281) составляет более 60000 часов.
Экономическое обоснование внедрения
Сравнение процессов замены подшипников
Традиционный подход (цельный подшипник с втулкой):
Обязательные операции при замене:
- Полная разборка соединений
- Ослабление крепления между фундаментом и корпусом
- Снятие соединительных элементов
- Поднятие вала с помощью тельфера и фиксирование за петли
- Демонтаж подшипника со стороны привода
- Демонтаж подшипника с противоположной стороны
- Снятие втулок с обеих сторон вала
- Установка новых втулок на оба конца вала
- Установка подшипника на противоположный конец вала
- Установка подшипника на конец вала со стороны привода
- Сборка всех элементов в обратном порядке
Современный подход (разъёмный подшипник):
Необходимые операции:
- Разборка корпуса подшипникового узла
- Снятие старого подшипника (раскручивание болтов)
- Установка нового разъёмного подшипника
- Сборка корпуса
Расчёт экономической эффективности
Факторы, влияющие на себестоимость:
|
Обязательные мероприятия при установке и снятии подшипника Цельный подшипник 22213EAKE4C3 + H313 |
Разъемный подшипник От ООО «МПАР» |
|---|---|
| Разборка соединения | да |
| Ослабление соединения между фундаментом и корпусом | Не требуется |
| Снятия соединения | Не требуется |
| Поднятие вала с помощью тельфера и фиксирование за петли | Не требуется |
| Снятие подшипника с вала – со стороны привода | да |
| Снятие подшипника с противоположной стороны вала | да |
| Снятие втулок с двух сторон вала | Не требуется |
| Установка новых втулок для подшипника на два конца вала | Не требуется |
| Установка подшипника на противоположный конец вала | да |
| Установка нового подшипник на конец вала со стороны привода | да |
| Сборка в обратном порядке | - |
На практике большая часть времени при проведении планово-предупредительного и капитального ремонта битумной ванны уходит на разборку вала, его закрепление на подвесных петлях, извлечение втулок и подшипников, а также обратную сборку узла. Внедрение разъемных роликосферических подшипников значительно уменьшает время выполнения ремонтных операций, финансовый расчет приведен в нижеследующей таблице.
| Факторы себестоимости |
Цельный подшипник 22213EAKE4C3 + H313 |
Разъемный подшипник от ООО «МПАР» |
|---|---|---|
| Время простоя линии | 10 дней = 240 часов | 2 дня = 48 часов |
| Стоимость простоя линии |
30 000 час x 240 = 7 200 000руб |
30 000час x 48 = 1 440 000руб |
| Человеко-часы расчет стоимости одного часа по работе на битумной ванне (2 человека работают 1 час на один вал) |
2 человека x 250руб = 500руб/час |
2 человека x 250руб = 500руб/час |
| Человеко-часы расчет стоимости на весь период ремота битумной ванны(2человека на 10 дней) |
2 человека x 240 = 120 000руб |
2 человека x 48 = 2 400руб |
| Общая стоимость замены подшипника | 7 440 000руб | 1 488 000руб |
| Экономия | 0 | 5 877 600,00 руб |
Общая экономия при одной замене: 5 856 000 руб.
Дополнительные преимущества
Снижение рисков:
- Упрощённая процедура замены снижает вероятность ошибок монтажа
- Отсутствие необходимости подъёма тяжёлого вала повышает безопасность работ
- Меньше операций — меньше риск повреждения смежных узлов
Оптимизация планирования:
- Сокращение времени простоя позволяет проводить замену в короткие технологические окна
- Возможность проведения внеплановых ремонтов без критических последствий для производства
- Упрощение логистики запасных частей
Улучшение условий труда:
- Снижение физической нагрузки на обслуживающий персонал
- Меньше времени работы в условиях высоких температур
- Повышение общей культуры производства
Практические рекомендации по внедрению
Этапы перехода на разъёмные подшипники
1. Анализ текущего состояния:
- Инвентаризация подшипниковых узлов битумных ванн
- Оценка частоты отказов и стоимости обслуживания
- Определение критичных точек производственной линии
2. Подбор оборудования:
- Определение типоразмеров необходимых разъёмных подшипников
- Проверка совместимости с существующими корпусами
- Расчёт требуемого количества для замены и резерва
3. Пилотное внедрение:
- Замена подшипников на одной битумной ванне
- Мониторинг работы в течение полного цикла эксплуатации
- Оценка реальной экономической эффективности
4. Масштабирование:
- Поэтапная замена на всех битумных ваннах предприятия
- Обучение персонала особенностям обслуживания
- Корректировка регламентов технического обслуживания
Требования к обслуживанию
Регулярный контроль:
- Проверка затяжки соединительных болтов (особенно в первый месяц эксплуатации)
- Мониторинг температуры подшипникового узла
- Контроль уровня вибрации
- Своевременное пополнение смазки
Условия эксплуатации:
- Поддержание температуры окружающей среды в допустимых пределах
- Защита от попадания загрязнений в подшипниковый узел
- Соблюдение рекомендованных режимов нагрузки
- Использование качественных смазочных материалов
Технологические преимущества для кровельного производства
Специфика отрасли
Кровельное производство характеризуется непрерывным циклом работы, где битумные ванны являются критическим звеном технологической цепочки. Любой незапланированный простой приводит к:
- Потере производительности
- Риску застывания битума в оборудовании
- Нарушению графика отгрузки продукции
- Увеличению себестоимости готовой продукции
Интеграция в производственный процесс
Разъёмные подшипники позволяют:
- Проводить плановое обслуживание в минимальные сроки
- Быстро реагировать на аварийные ситуации
- Оптимизировать графики планово-предупредительных ремонтов
- Снизить зависимость от длительных производственных остановок
Заключение
Внедрение разъёмных сферических роликоподшипников в подшипниковые узлы битумных ванн представляет собой эффективное технологическое решение для предприятий кровельной промышленности. Экономический эффект от сокращения времени простоя оборудования многократно превышает дополнительные затраты на модернизацию.
Ключевые преимущества решения:
- Сокращение времени замены подшипников в 5 раз (с 10 до 2 дней)
- Экономия до 5,8 млн рублей на каждой замене
- Повышение надёжности производственного процесса
- Улучшение условий труда обслуживающего персонала
- Полная совместимость с существующим оборудованием
Модернизация подшипниковых узлов с использованием разъёмных подшипников является стратегическим вложением, которое окупается уже после первой замены и обеспечивает долгосрочные конкурентные преимущества производству.
Для получения подробной консультации по внедрению разъёмных подшипников на вашем производстве, проведения технического аудита оборудования и разработки индивидуального решения обращайтесь к нашим специалистам.
