Надежное соединение валов сложных механизмов обеспечивает безопасность и эффективность работы устройства. За передачу крутящего момента разным частям машины без повышения напряжения в соединительной точке отвечает соединительная муфта. Важнейший элемент обеспечивает эффективную работу оборудования, защищая узлы от перегрузок и компенсируя несоосность валов. Жесткие и гибкие детали предотвращают повреждения разных механизмов при вибрациях и резких нагрузках, снижают риски поломок, увеличивают эксплуатационный ресурс.
Соединительная муфта в редукторе – это часто заменяемый элемент, но в некоторых видах устройств может быть постоянным. Продукцию широко используют в металлургии и станкостроении, строительстве для соединения железобетонных и стальных конструкций, в производстве – сильфонная BC32-C необходима для соединения валов. Специальная соединительная муфта RCK80D75X95 потребуется для зажима провода и управления скоростью мотора.

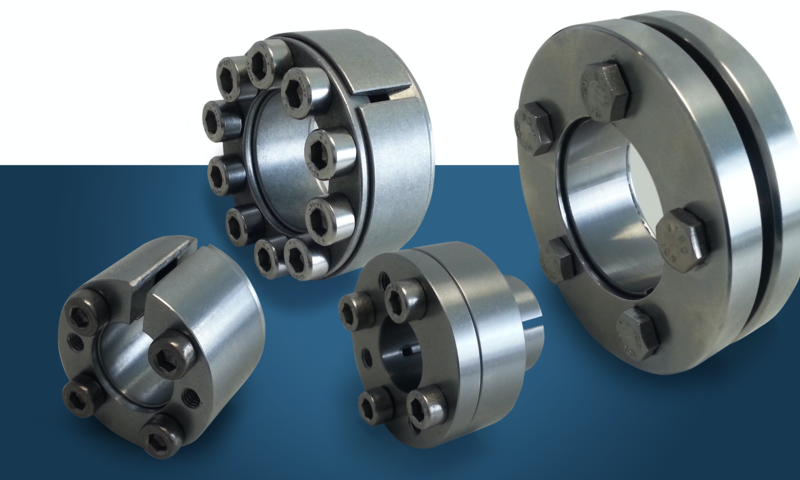

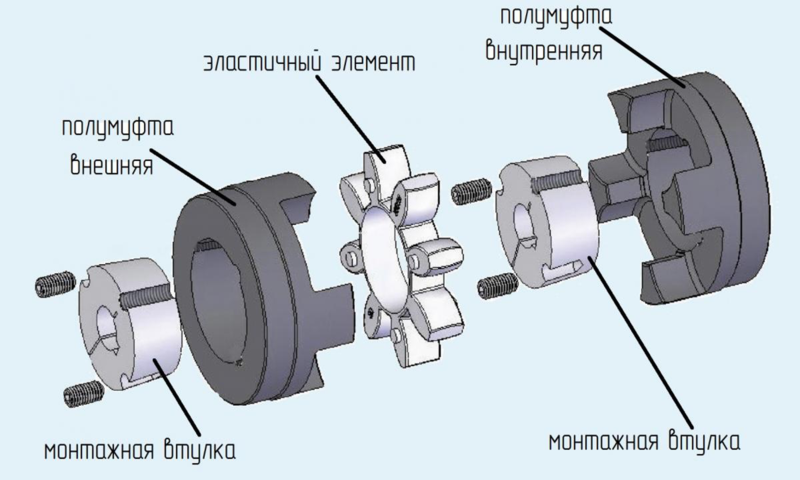

Внимание! Как выглядит соединительная муфта? Изделие состоит из полумуфт (ведомой и ведущей) и соединительных элементов (гибких или жестких).
Основные функции: для каких целей используют соединительные муфты
Муфта соединительная для валов электродвигателей и редукторов выполняет ряд важных задач:
- Передача вращения и крутящего момента. Это основная функция. Заключается в непрерывном обеспечении узла энергией.
- Смягчение вибрации и ударов, которые возникают при работе оборудования и машин. Изделие снижает риски чрезмерного и преждевременного износа механизмов.
- Компенсация несоосности валов – расхождения осей по разным направлениям. Муфта соединительная обеспечивает нормальную передачу вращения, что особенно важно при наличии отклонений: радиального (смещение валов в плоскости перпендикулярно оси), углового (отклонение под определенным углом), осевого (изменение расстояния вдоль оси) сдвигов.
- Защита от перегрузок. Качественная металлическая соединительная муфта способна снижать риски поломок оборудования от перегрузок, резких изменений параметров функционирования, заклинивания и других причин.
- Корректировка динамических параметров привода (жесткость, частотные характеристики, инерция системы).
Указанные функции делают продукцию незаменимой в промышленности, машиностроении, строительстве, производстве.

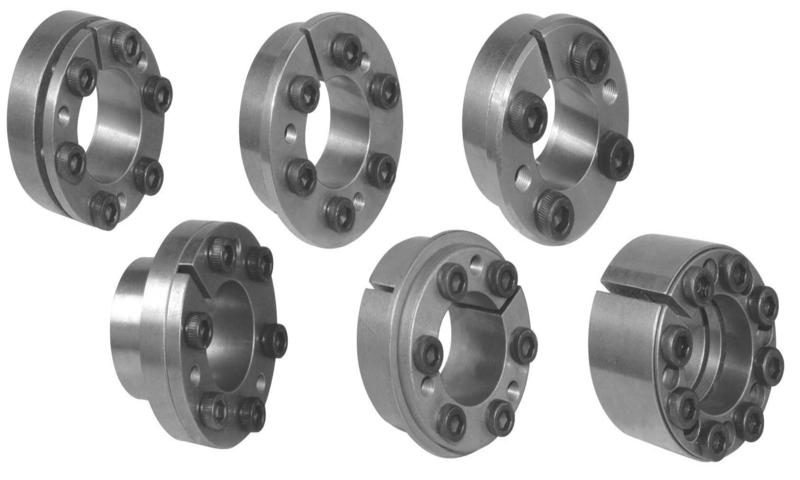

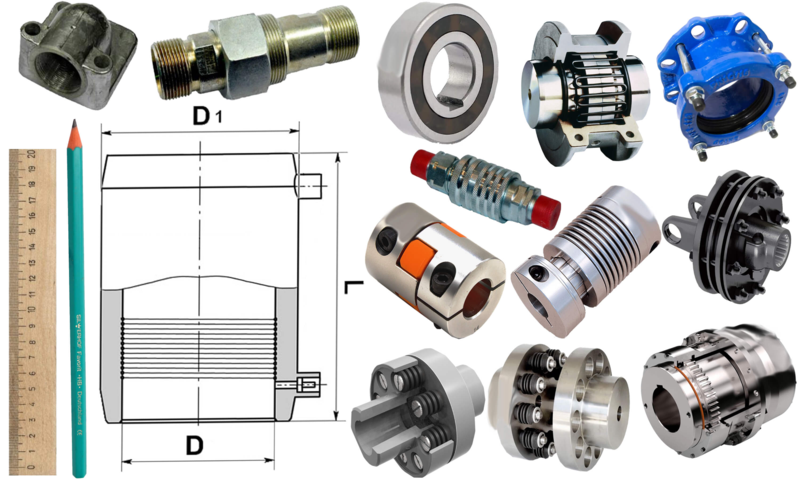

Какие существуют виды муфт: классификация по разным признакам
Продукция представлена широким ассортиментом. Выбирают ее по функционалу и особенностям конструкции.
Принцип работы
Продукция разделена на:
- Жесткую. Обеспечивает надежную фиксацию узлов, исключено их взаимное смещение. Используют продукцию при идеальной соосности валов.
- Подвижную или компенсирующую. Способна компенсировать угловую, осевую, радиальную несоосности.
- Сцепную или управляемую. Позволяют прямо во время работы механизма разъединять и соединять валы. Подходит для устройств, которые часто отключают или включают.
- Предохранительную. Необходима для защиты оборудования от перегрузок. При превышении допустимых значений крутящего момента разъединяет валы. Подходит для систем, которым присущи резкие изменения нагрузок, механические заклинивания и другие аварии.
Подбирают соединительные муфты для электродвигателей и редукторов в соответствии с установленными условиями эксплуатации и требованиями к безопасности, надежности, сроку использования.
Конструктивные особенности
Классификация соединительных муфт предполагает условное разделение продукции по конструкции на:
- фланцевые – жесткие, в состав включены два фланца, которые соединяют болтами и закрепляют на валах;
- втулочные – фиксируют с использованием болтов и шпонок;
- цепные – гибкие, состоят из зубчатых колес и цепи;
- упругие – в составе компоненты из пружин и резины, которые смягчают вибрацию;
- фрикционные – крутящий момент передают благодаря силе трения;
- электромагнитные – обеспечивают управление, разъединение и соединение валов за счет электрополя.
Классификация включает и мембранные, кулачковые, комбинированные, диафрагменные соединительные муфты.
Особенности основных типов муфт
Жесткие
В категории изделия:
- Фланцевые. В составе простой и надежной конструкции два фланца, для соединения которых используют болты. Изделие не компенсирует несоосность валов. Чаще всего приобретают его для жесткого соединения (нередко для тяжелых машин).
- Втулочные. Это простая, но надежная цельная втулка, которую скрепляют с валом при помощи шпонок, шлицев, штифтов. Компактное изделие относительно дешевое, используют его в малонагруженных машинах.
В последнем случае сфера использования ограничена требованиями с очень точной соосностью.
Подвижные или компенсируемые
Выделяют такие виды продукции:
- Упругие. В группе гибкие и способные поглощать удары резиновые и пружинные муфты. Используют в системах, где необходимо смягчать колебания (компрессорные устройства, насосы).
- Зубчатые, двувенцовые и одновенцовые. Состоят из зубчатых полумуфт, которые соединены внешним венцом. Способны компенсировать существенную несоосность, передавать большие крутящие моменты.
- Цепные. В конструкцию включены 2 зубчатые звездочки и цепь.
Цепные прямые соединительные муфты для редуктора гибкие и способны компенсировать угловую и радиальную несоосность. Используют их в приводах с повышенными нагрузками (тяжелые механизмы, конвейеры).
Сцепные и управляемые
Продукция разделена на:
- Фрикционную (конусную и дисковую) – передает крутящий момент благодаря силе трения рабочих поверхностей. Изделия позволяют плавно запускать и выключать оборудование, но чувствительны к износу.
- Электромагнитную. Включает барабаны, диски или электромагнит. Элементами легко управлять, для запуска используют электрический сигнал.
Электромагнитную муфту используют для автоматизации системы, управления на дистанции.
Предохранительные
Защищают оборудование от перегрузок, снижают риски выхода его из строя. В категорию включены такие изделия:
- Срезные. Если превышен предельный показатель крутящего момента, будет разорвано соединение валов. Подходят для оборудования с высокими рисками перегрузки (насосы, конвейеры).
- Фрикционные. Состоят из фрикционных дисков, которые проскальзывают при перегрузках, обеспечивая защиту механизма. Крутящий момент регулируется путем изменения силы прижима дисков.
- Шариковые. Входящие в состав шарики фиксируют в пазах. Как только нагрузка превышает максимальный уровень, они меняют положение и размыкают соединение.
Шариковые муфты оперативно срабатывают. Обеспечивают высокую точность настройки.
Важно! При частых срабатываниях шариковые муфты могут быстро выходить из строя.
Критерии выбора соединительной муфты: на что обратить внимание
Соединительные муфты широко используют в станко-, приборо-, машиностроении, производстве, коммунальном хозяйстве и других сферах. Приспособления необходимы для безопасной и эффективной работы электродвигателей, для подключения насосов, конвейеров, других механизмов.
Для правильного выбора продукции учитывают:
- Назначение и тип механизма. Для тяжелых машин выбирают муфты, способные передавать большие крутящие моменты, высокоточных устройств – с минимальными допусками на несоосность.
- Мощность и крутящий момент. Учитывают допустимые показатели элемента и максимальные значения функционирования механизма.
- Рабочую скорость вращения. Сказывается на балансировке, способности муфты выдерживать центробежные силы.
- Необходимость компенсации несоосности. Если в этом есть необходимость, выбирают компенсирующие муфты, способные сглаживать различные отклонения.
- Уровень вибраций и ударных нагрузок. Подходит для повышенных ударных и вибрационных нагрузок. Элемент поглощает и смягчает негативные воздействия, значительно продлевает эксплуатационный ресурс механизма.
- Температурный режим. Для работы в условиях высоких температур приобретают муфты с термостойкими элементами.
- Условия окружающей среды. Все материалы, используемые для муфты, должна быть устойчивы к влаге, пыли разным химическим веществам.
Учитывают также пределы выравнивания. Эта величина позволяет существенно сузить поиск подходящей продукции.
Важно! Учитывать необходимо и ограничения по смазке. Некоторые изделия уже поставляют со смазкой металл-металл или комбинацией металла-пластик.
Особенности монтажа и эксплуатации
Монтаж соединительной муфты выполняют по инструкции, предоставленной производителем. Важно обеспечить правильную центровку валов, чтобы снизить вибрации, продлить эксплуатационный ресурс элемента, снизить энергопотребление.
Необходимо учитывать особенности монтажа разных видов изделий:
- жесткие – требуют максимальной точности;
- эластичные – монтаж простой, допускаются незначительные отклонения в центровке валов;
- гидравлические – не требуют особого подхода;
- зубчатые – учитывают точность зубчатого зацепления, наличие смазки.
Для продления эксплуатационного ресурса проводят регулярный осмотр и своевременное обслуживание, в ходе которого осматривают изделие, смазывают его при необходимости, замеряют вибрацию, меняют изношенные и деформированные элементы.
Подводим итог
Правильный выбор и эксплуатация, своевременное обслуживание позволяют продлить эксплуатационный ресурс не только механизма, но и всех его узлов. Подобрать же качественную продукцию с требуемыми характеристиками (с учетом параметров и особенностей оборудования) помогает поставщик премиальных промышленных комплектующих M.I.A.R.
