Обгонная муфта – элемент конструкции, обеспечивающий передачу крутящего момента в одном направлении, а также автоматическое разъединение при обратном движении. Она защищает оборудование от перегрузок, исключает заклинивание. Этот узел применяют в системах, где требуется надежное разъединение валов при изменении скорости или направления вращения.
Подробнее

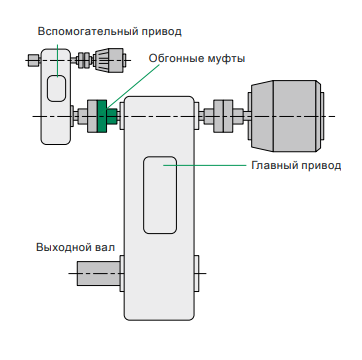

Муфты данного типа повышают устойчивость привода, а также продлевают срок службы редуктора, ведь предотвращают обратную передачу момента при остановке двигателя. Принцип действия основан на контролируемом сцеплении деталей, которое происходит без внешнего вмешательства, под воздействием скорости и направления вращения валов.
Основное условие функционирования – разница угловых скоростей ведущего и ведомого валов. При вращении ведущего вала с большей скоростью элементы муфты соединяются, передавая момент.
Когда скорость снижается или направление изменяется, детали размыкаются, переходя в режим свободного вращения. Такое решение устраняет ударные нагрузки, что делает систему гибкой при переменных режимах.
Рабочие поверхности муфты испытывают циклические нагрузки, поэтому эффективность работы определяют точность обработки и качество смазки. Даже малейший перекос снижает контактную площадь, что вызывает вибрации.
Виды конструкций
Каждый тип муфты решает конкретную инженерную задачу. Подробнее об основных:
-

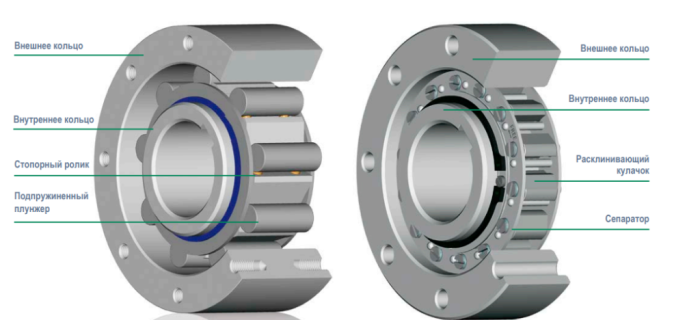

Роликовые. В них ролики перемещаются в пазах между кольцами. При вращении в рабочем направлении они заклиниваются, создавая прочное соединение. При обратном движении – свободно перекатываются. Этот вариант отличается простотой, компактностью, а также высокой скоростью срабатывания.
-
Кулачковые. Основаны на взаимодействии профилированных элементов, входящих в зацепление. Они применяются в приводах с большими моментами и низкими скоростями, где важна механическая прочность. Недостаток – чувствительность к загрязнениям, также существует необходимость регулярной смазки.
-
Фрикционные. Работают за счет силы трения между дисками или кольцами. Передача момента происходит плавно, без ударов. Их используют в транспортных установках, вентиляторах, насосных агрегатах, где требуется мягкий пуск.
Каждый из представленных вариантов имеет свои особенности, которые важно учитывать перед покупкой и установкой.
Основные требования к муфтам
Первое, что обязательно требуется от муфты, – плавность включения. Она зависит от следующих факторов:
-
форма дорожек качения;
-
точность подгонки деталей.
Если профиль рассчитан правильно, ролики входят в контакт постепенно, обеспечивая мягкое заклинивание. При неточной обработке возникает ударное включение, увеличивается шум, ускоряется износ.
Второе требование к муфтам – долговечность. Если приспособление слишком быстро потеряет первоначальные характеристики, то оборудование придется выводить из эксплуатации. Что влияет на это:
-
качество закалки поверхностей, предотвращающее микродеформации при нагрузке;
-
равномерность распределения усилий по рабочим зонам;
-
корректная центровка при установке;
-
использование высококачественной смазки с противоизносными добавками.
Правильная настройка этих факторов позволяет продлить срок службы узла в несколько раз.
Особенности производства
Детали обгонных муфт изготавливают из легированных и углеродистых сталей, прошедших закалку, а также прецизионную шлифовку. Для наружных колец применяют материалы с повышенной твердостью, внутренние детали изготавливают из сплавов с увеличенной вязкостью, чтобы компенсировать ударные нагрузки.
Современные конструкции включают:
-
Порошковые сплавы. Обеспечивают равномерную структуру и снижают массу изделия.
-
Термостойкие элементы. Они уменьшают трение и риск заедания.
-
Антикоррозионные покрытия. Продлевают срок службы при работе во влажных и пыльных условиях.
Для повышения ресурса используются комбинированные решения – полированные дорожки качения, регулируемые сепараторы, уплотнения, сохраняющие смазку при высоких температурах. Внутренние поверхности обрабатывают с точностью до микронов, что обеспечивает стабильность при частых циклах работы.
Обслуживание
Эффективность муфты зависит от состояния смазки. Масляная пленка снижает трение, защищает от задиров и перегревов. В узлах, работающих при высоких скоростях, применяют специальные пластичные составы с добавками молибдена, графита, дисульфида вольфрама. Они сохраняют вязкость при нагреве, препятствуют окислению.
Основные рекомендации по обслуживанию:
-
контролировать состояние смазки и при необходимости обновлять состав;
-
избегать перекосов при монтаже;
-
проверять наличие люфта и равномерность вращения;
-
очищать корпус от загрязнений.
Регулярное техническое обслуживание снижает риск отказов, особенно в приводах, работающих под переменной нагрузкой.
