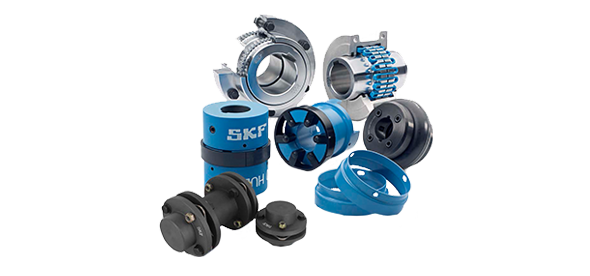

Муфта — ключевой элемент в приводной технике, от надежности которого напрямую зависит работа всей системы. И даже если вы выбрали качественную, сертифицированную муфту от известного производителя, одна ошибка при установке может привести к поломке оборудования, простою и дорогостоящему ремонту. В этой статье — самые распространенные ошибки, которые допускают даже опытные специалисты, и подробный чек-лист правильной установки.
Почему установка муфты — не просто “соединить два вала"
Муфта воспринимает значительные крутящие моменты, компенсирует осевые и радиальные смещения валов, амортизирует ударные нагрузки. Неправильная центровка, перекос или банальный недосмотр в момент затяжки болтов могут обернуться:
-
быстрым выходом муфты из строя,
-
повреждением валов, подшипников, редукторов,
-
вибрацией, перегревом, повышенным шумом,
-
аварийной остановкой оборудования.
Ошибки, которые чаще всего фиксируются на практике — несложные, но критичные. Рассмотрим их подробнее.
ТОП-7 ошибок при установке муфт
1. Игнорирование требования к соосности валов
Даже самые гибкие муфты не компенсируют чрезмерный перекос. Если валы не выровнены, происходит дополнительная нагрузка на подшипники и втулки. Вибрации и износ — вопрос времени.
Решение:
Проводите центровку строго по инструкции производителя. Используйте индикаторы часового типа, лазерные системы выравнивания или хотя бы шаблоны по месту. Допустимые отклонения:
-
радиальное смещение — не более 0,1 мм,
-
угловое — не более 0,25 мм на 100 мм диаметра.
2. Затяжка крепежа “на глаз"
Недостаточная или чрезмерная затяжка болтов муфты может привести к ее разбалтыванию или разрушению при пуске под нагрузкой.
Решение:
Используйте динамометрический ключ. Проверьте момент затяжки по таблице для конкретного типа муфты и материала болтов (обычно указывается в Н·м).
3. Неочищенные посадочные поверхности
Пыль, масло, ржавчина на валах или втулках — это микрозазоры, которые в процессе работы превращаются в очаги разрушения.
Решение:
Обезжиривайте валы, протирайте муфты чистой ветошью перед монтажом. Не допускается использование поврежденных шпонок или валов с задиром.
4. Отсутствие преднатяга или неправильная посадка
Некоторые типы муфт требуют осевого преднатяга или термопосадки. Игнорирование этих требований ведет к ослаблению соединения.
Решение:
Изучите технический паспорт конкретной модели муфты. Для конических и шлицевых соединений — обязательно соблюдайте указанные зазоры и моменты.
5. Ошибочный выбор типа муфты под рабочие условия
Иногда монтажник устанавливает муфту, не предназначенную для работы с переменными нагрузками, ударными импульсами или высокой температурой.
Решение:
Перед монтажом уточните тип муфты (кулачковая, зубчатая, дисковая и т.д.) и ее характеристики: номинальный крутящий момент, допустимая компенсация смещений, температурный диапазон. При сомнении — консультируйтесь с поставщиком.
6. Неправильная установка шпонки или шлицевого соединения
Выступающие шпонки, несоосные посадки или отсутствие смазки в шлицах — частая причина разрушения муфты и вала.
Решение:
Шпонка должна входить в паз с легким натягом, без перекоса. Используйте рекомендуемую смазку (если требуется). Следите за посадкой: осевые зазоры и боковые люфты исключаются.
7. Пренебрежение проверкой после первых 8–10 часов работы
После запуска оборудование немного “усаживается", что может изменить положение муфты.
Решение:
Проведите повторную проверку соосности, крепления и уровня вибрации после обкатки. Повторная центровка часто обязательна!
Чек-лист: правильная установка муфты
-
Подбор муфты согласно нагрузкам, условиям эксплуатации, стандартам ГОСТ, DIN / ISO.
-
Проверка размеров валов и отверстий под муфту.
-
Очистка и обезжиривание контактных поверхностей.
-
Центровка валов (радиальная и угловая).
-
Затяжка болтов с контролем момента.
-
Проверка и фиксация шпонок, шлицев.
-
Проверка биения муфты (если указано в паспорте).
-
Пуск с контролем вибрации и температуры.
-
Повторная проверка через 8–10 часов работы.
Качественная муфта — это лишь часть успеха. Без правильного монтажа она может стать слабым звеном в системе. Монтажники, механики и сервисные инженеры должны строго придерживаться инструкций и стандартов установки. Это не только гарантирует надежность и безопасность, но и позволяет избежать многотысячных затрат на ремонт и простой оборудования.
