Исполнение подшипников может различаться с учетом широкого перечня факторов. Понимать эти моменты нужно производителям и пользователям. Расскажем, какие бывают подшипники, что за особенности они имеют и как сделать правильный выбор.
Основные типы подшипников по принципу действия
Рассматриваемая деталь относится к основному узлу сборки. Ее основная роль заключается в обеспечении надежного упора и поддержке подвижных частей конструкций. Жесткость фиксации во многом зависит от сырья в основе, особенностей устройства и ряда других факторов.
Четкое положение в пространстве отвечает за стабильность вращательных движений и качения при минимальных показателях сопротивления. Передача нагрузок идет от подвижных частей агрегатов к остальным, оптимальные показатели стойкости к износу сохраняются. Основные типы подшипников выделяются с учетом принципов их работы. Основные две группы формируют приборы, отвечающие за скольжение и покачивание - они обычно и применяются в машиностроительной области.
Важно. Принцип работы магнитных типов подшипников отличается от остальных, применяются они сравнительно редко. Обязательна комплектация магнитных узлов запасками
Подшипники отвечают за максимальный КПД, сохранение работоспособности машины без
постоянных сервисных обслуживаний и ремонтных работ. Главное, чтобы производство подшипников осуществлялось с учетом отраслевых стандартов - экономия на качестве всегда приводит к негативным результатам.
Какие типы подшипников бывают:
- Опоры скольжения. Детали группы обеспечивают свободное скольжение в случае трения пары контактирующих друг с другом поверхностей. Могут использоваться разные смазки - обычно это химические вещества, графит, вода, масла, ряд газов. Конструкция бывает целостной и разборной, производство идет в комплекте с соединителем и втулкой.
- Подшипники качения. Имеют вид пары колец, которые обеспечивают эффект покачивания. Также в состав конструкции входит сепаратор. Производство осуществляется согласно отраслевым стандартам, готовые узлы можно устанавливать в автомобилях, самолетах и сложной технике.

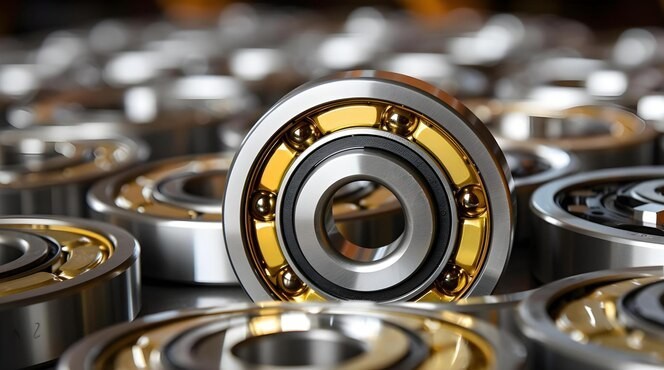

- Шарикоподшипники. Функционально включаются в состав групп узловых частей, работающих по принципам качения. Шариковые тела должны располагаться наповерхностях наружных кольцевых деталей. Во время эксплуатации создается невысокое трение, поэтому скорости вращения практически неограниченные.
- Роликоподшипники. Следующий вид, какими бывают подшипники. Относятся к группе качения, вместо шариков в конструкции используются ролики (это повышает стойкость к нагрузкам). Работоспособность роликовых узлов делает их востребованными в ж/д строении и проектировании промышленных станков.
- Магнитные опоры. В основе их работы лежит принцип левитации силы притяжения, этогарантирует бесконтактность соседних элементов. Магнитные узлы имеют стабильные параметры в условиях агрессивных сред, но пользуются сравнительно невысоким спросом. Рекомендовано подстраховывать такие конструкции другими (для повышения надежности).

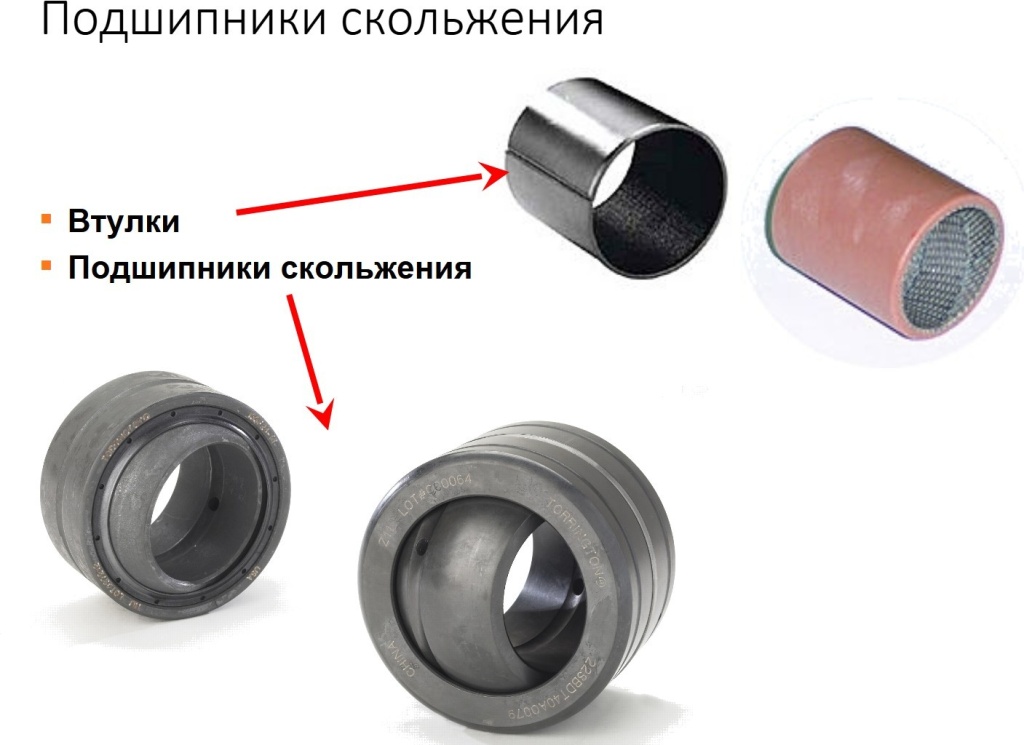

- Подшипники скольжения. Детали отвечают за свободное трение пары сопряженныхучастков. Они могут применяться для неподвижных и подвижных поверхностей, что в разы расширяет области использования.
Опорные виды подшипников делают целостными и разъемными. Последние состоят из пары вкладышей, которые устанавливают в полуотверстия крышки и основания. Стенка может быть тонкой либо толстой - нужно ориентироваться на наружный диаметр. Толщина определяется материалом в основе - тонкостенные узлы обычно получают из легких сталей. А неразъемные собирают по особой схеме.

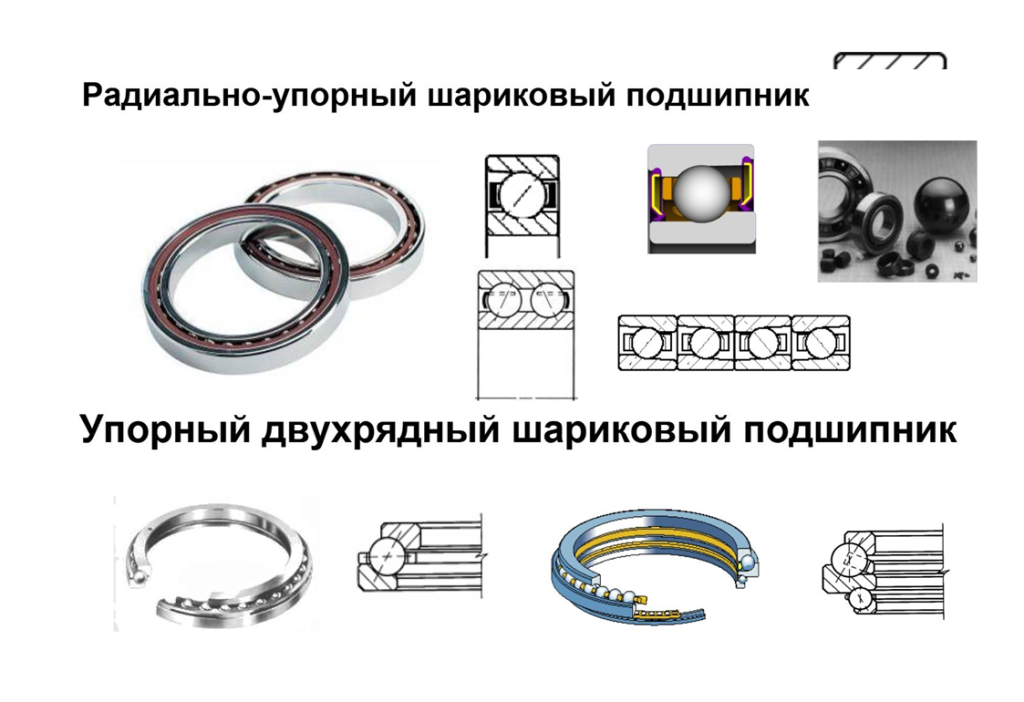

Распространенной является классификация типов подшипников по ГОСТ, которая учитывает способности к восприятию нагрузок в рамках определенного направления. Доступные варианты:
- упорные - берут весь груз на себя;
- радиальные - воспринимают перпендикулярные оси нагрузки;
- радиально-упорные - сочетают в себе характеристики обоих вариантов.
Важно. Виды и типы подшипников различаются по материалам изготовления. Самые популярные элементы - металлические, но могут также использоваться керамика, композиты и пластики.
Смазки подшипников скольжения обеспечивают свободную силу трения между парой частей различных конструкций. Жидкие смазки - самая популярная категория, они могут иметь минеральную либо синтетическую основу, подходят для металлических опор. Для неметаллических изделий используется вода. Пластичные смазки получают на базе загустителя и масла, твердые незаменимы в условиях граничных сухих контактов, в рол сырья для их производства применяют дисульфид молибдена с графитом. Газообразные составы незаменимы для конструкций, работающих под слабыми нагрузками при высоких температурах среды.
Маркировка подшипников
Типы и размеры подшипников, стандарты их изготовления регламентируют условия ГОСТ и ИСО. Последний вариант отражает перечень международных требований, которые действуют во всем мире. ГОСТ - внутренний российский стандарт, он тоже обязателен для соблюдения.
Маркировка предоставляет информацию о типе, размере, точности, вариантах исполнения и других характеристиках подшипника. Различные производители могут использовать свои системы маркировки, но основные моменты идентичны. Виды подшипников и их классификация в маркировке отражаются следующим образом:
- Тип изделия. Обозначается буквенно;
- Размер подшипника. Диаметр отверстия в миллиметрах, серия и ширина, наружный диаметр, точность изготовления;
- Тип уплотнения. Показывает наличие и вид уплотнителей либо защитных крышек;
- Покрытие и материал. Дополнительные буквы могут говорить о специальных материалахлибо покрытиях;
- Смазка. Если она есть.
Пример маркировки для изделия 6203-2RS:
- 6: Шариковый радиальный подшипник;
- 2: Серия наружного диаметра;
- 03: Диаметр отверстия (3 х 5 = 15 мм);
- 2RS: Уплотнение с двух сторон (резиновое).
Понимание обозначений поможет вам оценить характеристики конкретного подшипника и сделать
правильный выбор с учетом условий применения.
Выбор подшипников
Понимание, какие бывают подшипники и их назначение поможет вам остановиться на оптимальном варианте. Отталкивайтесь от условий эксплуатации, предполагаемых нагрузок, скорости вращения и точности. Подшипники используются в различных механизмах и системах для снижения трения и обеспечения плавного движения. Важно понимать признаки их неисправностей, чтобы своевременно принимать меры и выполнять замену.
Главный критерий выбора - это тип предполагаемых нагрузок:
- радиальные - воспринимают радиальные нагрузки;
- упорные - реагируют на осевое давление;
- самоустанавливающиеся - эффективно компенсируют небольшие отклонения угловых типов;
- роликовые - воспринимают значительные радиальные нагрузки;

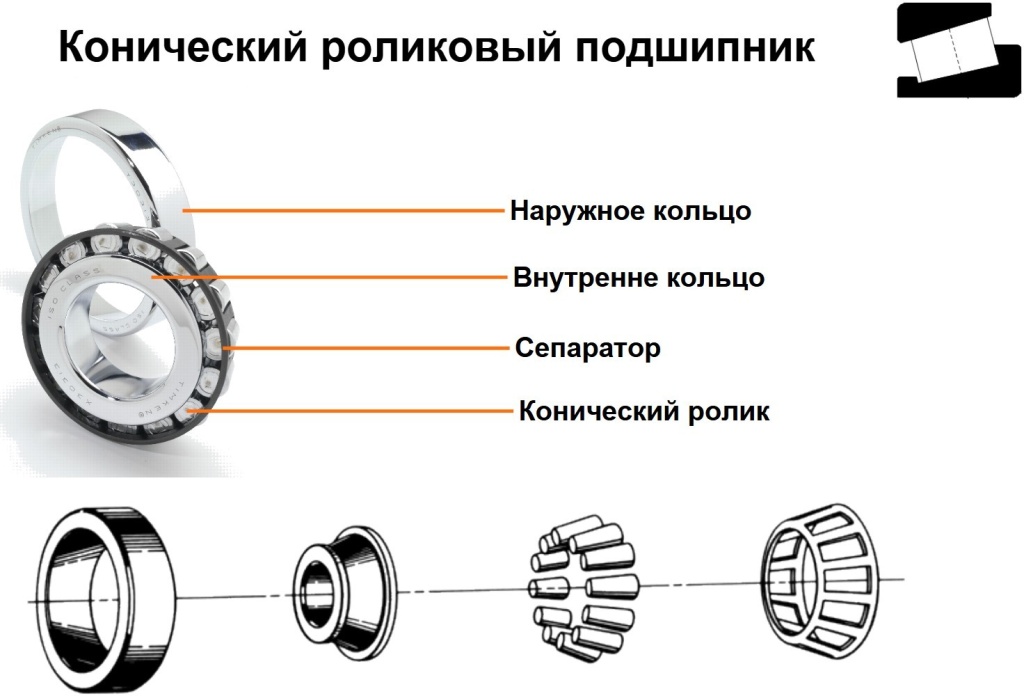

- конические ролики - рассчитаны на осевые и радиальные воздействия;

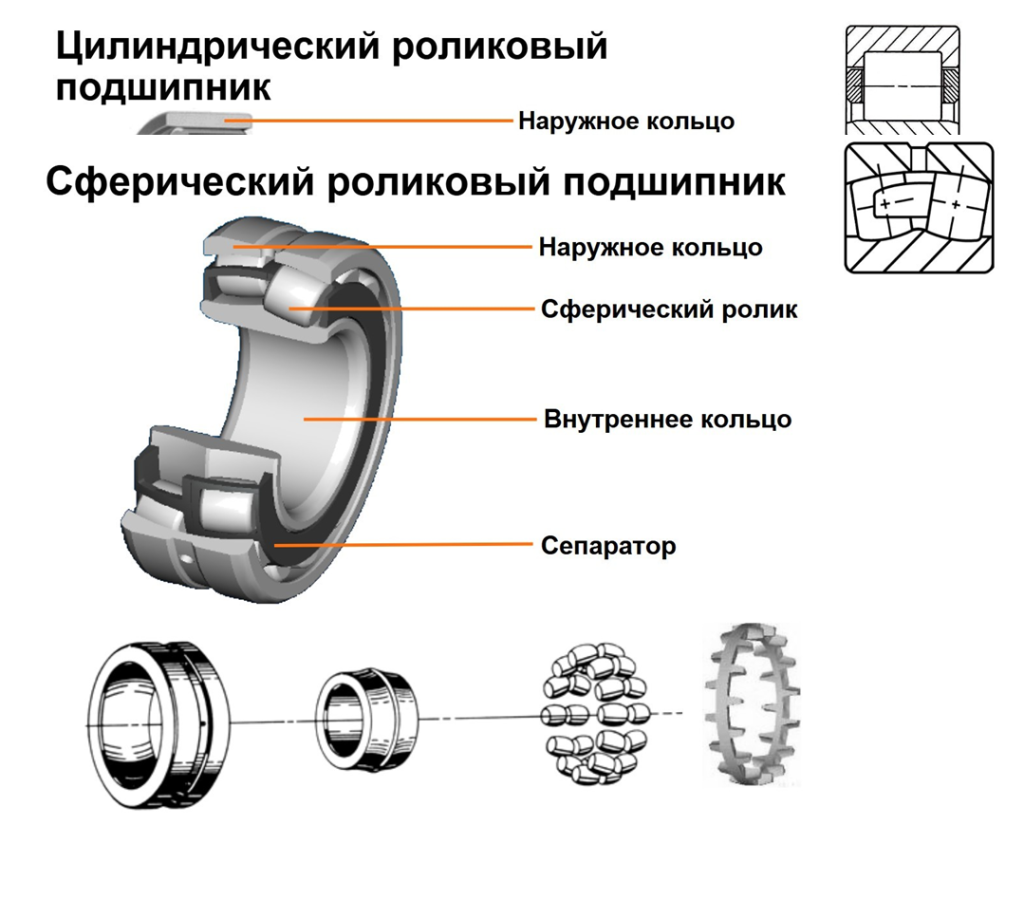

- сферические - нормально переносят значительное давление и компенсируют отклонения угловых типов.

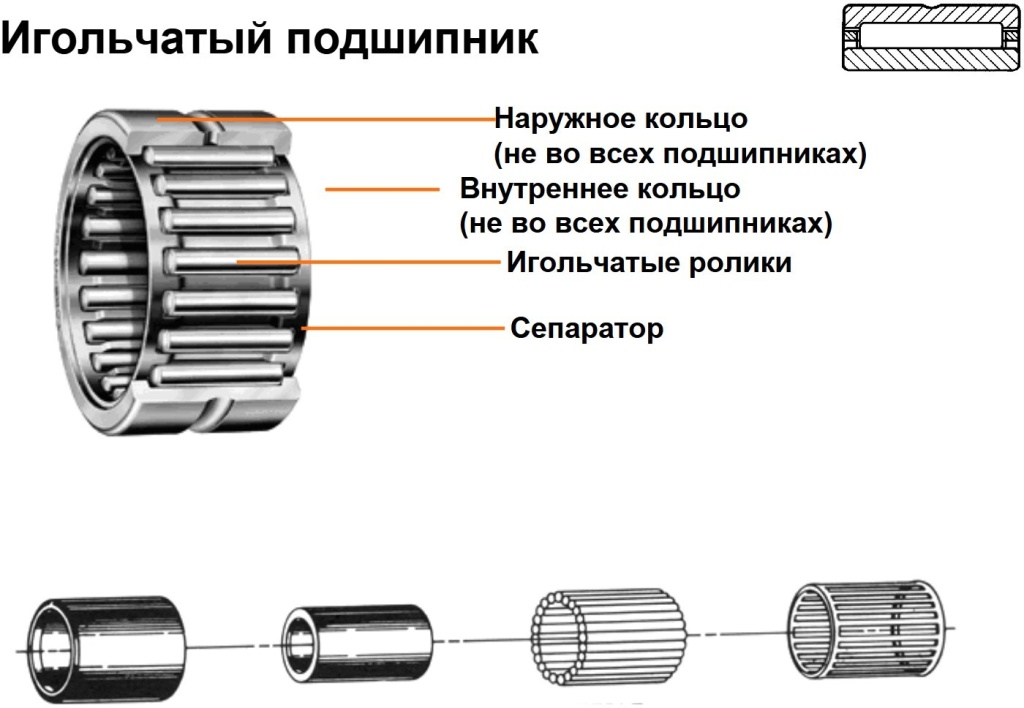

Также подшипники бывают игольчатыми - они применяются при ограниченном пространстве и высоких нагрузках. Скорость вращения определяет тип смазки и конструкцию подшипника, а рабочие температуры влияют на выбор смазок, материалов. Точность может быть стандартной и высокой, опять же, выбор зависит от условий эксплуатации.
Важно. Если планируете использовать подшипники в пыльных, влажных средах, нужен соответствующий уровень защиты.
Тип смазки (масло или другая жидкость) зависит от условий эксплуатации и требуемого срока службы подшипника. Знание всех факторов эксплуатации (нагрузка, скорость, температура, точность, среда) поможет вам остановиться на оптимальном варианте. Всегда смотрите на требования к нагрузкам, рабочие скорости, рассчитывайте размер по таблицам, формулам или обращайтесь к консультантам для получения экспертной поддержки. Он ответит на интересующие вопросы и сориентирует по параметрам выбора.
Для автопромышленности обычно берут шариковые и роликовые подшипники для колес, двигателей и трансмиссий. В машиностроении востребованы различные типы узлов вращающихся и подвижных частей машин. Промышленные механизмы оснащают игольчатыми и роликовыми механизмами.
Продлевает сроки службы узлов правильный уход. Он предполагает регулярную смазку, тщательный контроль температур, тесты параметров. Важно правильно выполнить монтаж и провести выравнивание положений.
Монтаж и эксплуатация подшипников
Правильный монтаж и эксплуатация подшипников имеют решающее значение для обеспечения их долговечности и надежной работы. Ошибки на этих этапах могут привести к преждевременному износу, повреждениям и отказам оборудования. Рассмотрим основные аспекты монтажа и эксплуатации подшипников:
Правильный монтаж - основа. Сначала очистите рабочее место, вал и корпус подшипника от грязи и пыли. Затем осмотрите подшипники и другие компоненты на наличие повреждений или дефектов. Подготовьте инструмент. Если планируете выполнять работы механическим способом, подойдет прессовка, следите за тем, чтобы усилие прикладывалось к монтируемому с натягом кольцу. Для небольших подшипников удобно использовать резиновые молотки и специальную оправку.
Другой метод монтажа - термический. Подшипник можно нагреть в масляной ванне или с помощью индукционного нагревателя до температуры, не превышающей 120-130°C. Изделие расширяется, что облегчает его установку на вал. Гидравлический пресс применяется для монтажа крупных изделий. По завершении работ убедитесь, что подшипник установлен правильно и ровно, без перекосов. Не допускайте ударов по кольцам или телам качения.
Выберите правильный тип смазки (масло или смазка) в зависимости от условий эксплуатации. Используйте средство в оптимальных количествах - недостаток так же вреден, как избыток. Во время эксплуатации следите за рабочей температурой подшипников. Перегрев может указывать на проблемы с смазкой, неправильной установкой или перегрузкой. Контролируйте вибрации и шумы, проводите регулярные осмотры подшипников и прилегающих частей на наличие износа, трещин и других повреждений. При необходимости замены подшипников используйте соответствующий инструмент либо обращайтесь к специалистам.
Заключение
Подшипники должны выбираться с учетом условий эксплуатации, места установки. В продаже доступны разные варианты - ваша задача сделать правильный выбор. Во время эксплуатации важен постоянный контроль за состоянием узлов.
