Компания SKF – один из мировых лидеров в производстве подшипников, а также решений для повышения эффективности оборудования. Основанная в 1907 году в Швеции, она на протяжении более века разрабатывает инновационные технологии и поставляет продукцию высочайшего качества.
Подшипники SKF находят применение в самых различных отраслях – от машиностроения до аэрокосмической промышленности. Их надежность и долговечность обусловлены продуманной конструкцией и строгими стандартами качества.
Однако для правильного выбора и использования подшипников крайне важно понимать систему обозначений и размеров, которую применяет SKF. Четкое понимание маркировки позволяет быстро определить тип подшипника, его конструктивные особенности и основные технические параметры.
Важно знать: узел подшипников SKF – это готовое к установке решение, которое представляет собой комбинацию подшипников, корпусов и дополнительных компонентов, собранных для определенных условий эксплуатации. Такие узлы разработаны для упрощения монтажа, обеспечения оптимальной производительности и увеличения срока службы оборудования.
Эта статья поможет подробно разобраться в системе обозначений подшипников SKF, включая структуру их маркировки, основные элементы и значения.
Базовая система обозначений SKF
Система обозначений подшипников SKF строится на трех ключевых элементах:
- Префикс – дополнительная информация о специальном исполнении или материалах подшипника.
- Базовый тип – тип, серия и диаметр подшипника.
- Суффикс – модификации конструкции, класс точности, смазка и другие параметры.
Таким образом, обозначение SKF выглядит следующим образом:
[Префикс] – [Базовый тип] – [Суффикс]
Базовый тип
Базовый тип включает три основных элемента.
Один из них – тип подшипника. Указывает на конструкцию подшипника и его назначение. Примеры обозначений:
- 6 – однорядные радиальные шариковые подшипники.
- 2 – сферические роликовые подшипники.
- N – цилиндрические роликовые подшипники.
- QJ – четырехточечные контактные шариковые подшипники.
- T – конические роликовые подшипники.
Следующий элемент – серия подшипника. Определяет диаметральный ряд (толщина наружного кольца) и ширину подшипника. Обозначается двухзначным числом:
- 00 – легкий ряд.
- 02 – средний ряд.
- 03 – усиленный ряд.
Например, в обозначении 6203:
- 6 – радиальный шариковый подшипник.
- 2 – средний ряд.
- 03 – размер подшипника.
Диаметр отверстия указывается в конце базового типа. Для отверстий диаметром от 20 до 495 мм используются двухзначные числа, умноженные на 5. Например:
- 04 – 20 мм (4 × 5 = 20).
- 10 – 50 мм (10 × 5 = 50).
- 25 – 125 мм (25 × 5 = 125).
Для отверстий менее 10 мм применяется прямая маркировка:
- 00 – 10 мм.
- 01 – 12 мм.
Пример. Обозначение 6204 расшифровывается как:
- 6 – однорядный радиальный шариковый подшипник.
- 2 – средний ряд.
- 04 – диаметр отверстия 20 мм.
Префиксы
Префиксы в обозначении подшипников SKF указывают на специальные исполнения или материалы. Основные примеры включают:
- W – подшипник из нержавеющей стали.
- S – подшипник с керамическими элементами.
- E – усиленная конструкция с увеличенной грузоподъемностью.
- Z – подшипник с односторонним защитным уплотнением.
- RS – резиновое уплотнение.
Пример. Обозначение W6204-2RS1:
- W – изготовлен из нержавеющей стали.
- 6204 – базовый тип.
- 2RS1 – уплотнение с обеих сторон.
Суффиксы
Суффиксы обозначают дополнительные параметры и модификации подшипников.
Класс точности:
- P6 – повышенная точность.
- P5 – высокая точность.
Тип сепаратора:
- TN9 – сепаратор из полиамида.
- J – стальной штампованный сепаратор.
Тип смазки:
- WT – смазка для низких температур.
- MT – смазка для средних температур.
Температурный диапазон: C3 – увеличенный радиальный зазор для работы при высоких температурах.
Модификации конструкции:
- -2Z – металлические защитные шайбы с обеих сторон.
- -2RS – резиновые уплотнения с обеих сторон.
Пример. Обозначение 6204-2Z/C3:
- 6204 – базовый тип подшипника.
- 2Z – металлические защитные шайбы с обеих сторон.
- C3 – увеличенный зазор для работы в условиях повышенной температуры.
Расшифровка обозначений различных типов подшипников SKF
Рассмотрим радиальные, радиально-упорные, цилиндрические, конические, упорные, игольчатые подшипники. Расшифровка подшипников SKF представлена ниже.

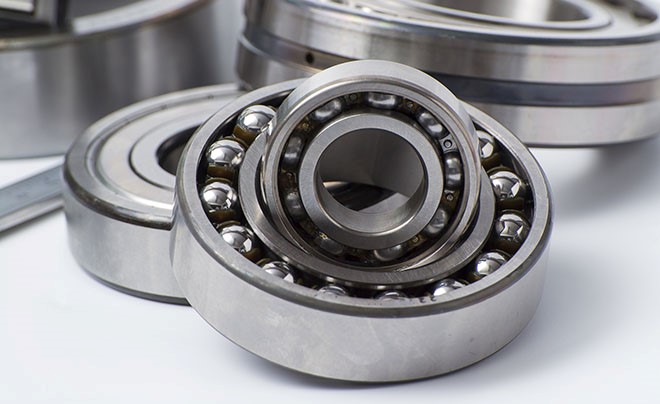

Радиальные шарикоподшипники
Радиальные шарикоподшипники являются одними из самых распространенных в линейке SKF. Их обозначения включают:
- Серию – определяет размер и грузоподъемность подшипника.
- Тип исполнения – однорядные, с уплотнениями и т.д.
- Диаметр отверстия – указывается в миллиметрах, начиная с 20 мм (число умножается на 5).
Примеры расшифровки 6204-2RS1:
- 6 – радиальный шарикоподшипник.
- 2 – средняя серия.
- 04 – диаметр отверстия 20 мм.
- 2RS1 – резиновые уплотнения с обеих сторон.
Расшифровка 6306-2Z:
- 6 – радиальный шарикоподшипник.
- 3 – усиленная серия.
- 06 – диаметр отверстия 30 мм.
- 2Z – металлические шайбы с обеих сторон.
Радиально-упорные шарикоподшипники
Радиально-упорные подшипники предназначены для восприятия комбинированных нагрузок. Их обозначения включают:
- QJ – четырехточечные контактные шарикоподшипники.
- 72 и 73 – серии для радиально-упорных однорядных подшипников.
Пример расшифровки. 7210 BECBP:
- 72 – радиально-упорный шарикоподшипник.
- 10 – диаметр отверстия 50 мм (10 × 5).
- B – угол контакта 40°.
- E – увеличенная грузоподъемность.
- CB – комбинированный радиальный зазор.
- P – полиамидный сепаратор.
Цилиндрические роликоподшипники
Цилиндрические роликоподшипники характеризуются высокой грузоподъемностью и наличием различных конструктивных исполнений. В их обозначении указываются:
- N – подшипники без бортов на внутреннем кольце.
- NJ – подшипники с одним бортом на внутреннем кольце и двумя на наружном.
- NU – подшипники с бортами на наружном кольце.
Примеры обозначений. NJ 2208 ECP:
- NJ – цилиндрический роликоподшипник с одним бортом на внутреннем кольце.
- 22 – серия среднего ряда.
- 08 – диаметр отверстия 40 мм (08 × 5).
- E – увеличенная грузоподъемность.
- CP – полиамидный сепаратор.
Конические роликоподшипники
Конические роликоподшипники способны воспринимать как радиальные, так и осевые нагрузки. В обозначении часто встречаются:
- T – конические роликоподшипники.
- Обозначение размеров и угла контакта.
Пример расшифровки. 30206 J2/Q:
- 30 – серия конического роликоподшипника.
- 206 – внутренний диаметр 30 мм.
- J2 – стальной сепаратор.
- Q – оптимизированный для повышенной точности.
Упорные подшипники
Упорные делятся на подшипники шариковые SKF и роликовые, что указывается в обозначении:
- 512 – упорный шариковый подшипник.
- 293 – упорный сферический роликоподшипник.
Пример. 51206:
- 512 – однорядный упорный шариковый подшипник.
- 06 – внутренний диаметр 30 мм (6 × 5).
Игольчатые подшипники
Игольчатые подшипники SKF обозначаются литерой NA или NK, а также содержат информацию о внутреннем диаметре и исполнении.
Пример. NA 4904:
- NA – игольчатый подшипник с внутренним кольцом.
- 49 – серия подшипника.
- 04 – внутренний диаметр 20 мм.
Размеры подшипников SKF
Размеры подшипников SKF включают:
Внутренний диаметр (d).
Наружный диаметр (D).
Ширину (B).
Стандартизированные размеры
SKF производит подшипники в соответствии с международными стандартами ISO и DIN, что позволяет их использовать в разных типах оборудования.
Важно знать: где найти информацию о размерах? Официальные каталоги SKF содержат полные спецификации размеров. Онлайн-ресурсы SKF – интерактивные таблицы и поиск по типам подшипников. Мобильные приложения SKF – для подбора подшипников по параметрам.
Пример таблицы размеров
Обозначение
Внутренний диаметр (d), мм
Наружный диаметр (D), мм
Ширина (B), мм
6204-2RS1
20
47
14
NJ 2208 ECP
40
80
23
51206
30
52
16
Дополнительные обозначения SKF
Маркировка смазок:
- WT – низкотемпературная смазка.
- MT – стандартная смазка для умеренных температур.
Маркировка подшипников SKF указывается на упаковке специальными кодами, которые включают дату изготовления и серийный номер.
Специальные обозначения для подшипниковых узлов:
- SY – корпуса с подшипниками.
- FY – фланцевые узлы.
Примеры расшифровки сложных обозначений SKF
В системе маркировки подшипников SKF каждый символ и комбинация символов несут определенное значение, указывая на конструктивные особенности, материал и рабочие параметры изделия. Рассмотрим на примерах, как правильно расшифровывать сложные обозначения.
Пример 1: W6206-2RS1/C3
Полная расшифровка:
- W – нержавеющая сталь. Подшипник выполнен из коррозионностойкого материала, устойчивого к воздействию влаги и агрессивных сред.
- 6206 – это обозначение радиального шарикоподшипника (6 – базовая серия подшипников SKF, указывающая на радиальные шарикоподшипники, 2 – серия, определяющая соотношение размеров по ширине и диаметру, 06 – диаметр отверстия 30 мм (число умножается на 5 для определения размера).
- 2RS1 – уплотнение с обеих сторон из резины (обеспечивает надежную защиту от пыли и влаги, уплотнения RS1 контактного типа создают минимальное трение при движении).
- C3 – увеличенный радиальный зазор (позволяет подшипнику работать при повышенных температурах или нагрузках, предотвращая заклинивание, часто применяется в высокоскоростных и мощных электродвигателях, насосах и редукторах).
Итоговая интерпретация: W6206-2RS1/C3 – это радиальный шарикоподшипник из нержавеющей стали с резиновыми уплотнениями с двух сторон и увеличенным радиальным зазором. Внутренний диаметр составляет 30 мм.
Пример применения:
Пищевая и химическая промышленность.
Оборудование с повышенной влажностью (насосы, компрессоры).
Пример 2: NJ2310 ECP/C4
Полная расшифровка:
- NJ – цилиндрический роликоподшипник с бортами (один борт на внутреннем кольце и два борта на наружном кольце, эта конструкция позволяет подшипнику воспринимать радиальные нагрузки и ограниченные осевые нагрузки в одном направлении)
- 2310 – серия и размеры подшипника (2 – указывает на усиленную серию (подшипник способен переносить большие нагрузки, 310 – внутренний диаметр 50 мм (диаметр определяется как 10 х 5).
- ECP – обозначение полиамидного сепаратора (легкий и прочный материал снижает трение и вибрации, обеспечивает тихую и стабильную работу при средних и высоких оборотах).
- C4 – радиальный зазор выше стандарта (радиальный зазор C4 больше, чем C3, подшипник предназначен для условий с высокой температурой и большими нагрузками, чаще всего используется в двигателях большой мощности, турбинах и промышленных редукторах).
Итоговая интерпретация: NJ2310 ECP/C4 – это цилиндрический роликоподшипник усиленной серии с полиамидным сепаратором и увеличенным радиальным зазором C4. Внутренний диаметр 50 мм.
Пример применения:
- Промышленные редукторы и приводы.
- Тяжелое оборудование и станки с высокими нагрузками.
- Электрогенераторы и турбокомпрессоры.
Обобщение по примерам
Каждый элемент маркировки SKF имеет свою роль:
- Префиксы (W, NJ) определяют материал или конструкцию.
- Цифры (6206, 2310) дают информацию о типе, серии и размерах подшипника.
- Суффиксы (2RS1, ECP, C3, C4) обозначают дополнительные характеристики, такие как уплотнения, тип сепаратора и зазор.
Благодаря такой системе обозначений пользователи могут точно подобрать подшипники под конкретные условия эксплуатации, будь то высокие температуры, влажная среда или экстремальные нагрузки.
Инструменты для определения обозначений и размеров SKF
Современные технологии позволяют значительно упростить процесс поиска и подбора подшипников SKF. Компания предлагает ряд инструментов для определения обозначений и размеров, доступных как онлайн, так и офлайн.
Онлайн-каталоги SKF
Официальные онлайн-каталоги SKF являются надежным источником информации, содержащим все актуальные данные о продукции. Они позволяют:
- найти подшипник по обозначению или параметрам (внутренний диаметр, наружный диаметр, ширина);
- ознакомиться с техническими характеристиками и стандартами ISO;
- получить информацию о специальных исполнениях и дополнительных модификациях.
Преимущества:
- Быстрый поиск и фильтрация данных.
- Доступ в любое время и с любого устройства.
- Наличие рекомендаций по эксплуатации и техническому обслуживанию подшипников.
Мобильные приложения SKF
SKF разработала специализированные мобильные приложения, которые позволяют легко определить размеры и обозначения подшипников прямо со смартфона или планшета.
Популярные приложения:
- SKF Bearing Calculator – программа для расчета и выбора подшипников по параметрам.
- SKF Shelf – доступ к технической документации и каталогам подшипников.
- SKF Bearing Assist – помощь в установке, подборе и обслуживании подшипников.
Функции приложений:
- Ввод базовых характеристик подшипника для поиска нужного типа.
- Определение размеров и обозначений по параметрам.
- Интерактивные инструменты для расчета срока службы и допустимых нагрузок.
Преимущества:
- Мгновенный доступ к информации.
- Интуитивно понятный интерфейс.
- Возможность работы в режиме офлайн.
Программное обеспечение SKF
SKF предлагает профессиональное программное обеспечение для инженеров и специалистов, занимающихся техническим обслуживанием оборудования.
Основные инструменты:
- SKF SimPro Quick и SKF SimPro Expert – программные решения для моделирования условий работы подшипников и расчета их производительности.
- SKF @ptitude Observer – мониторинг состояния подшипников и диагностика неполадок.
- SKF DialSet – программа для расчета оптимального интервала смазки для подшипников.
Функции программного обеспечения:
- Моделирование эксплуатационных условий для оптимального подбора подшипников.
- Вычисление нагрузок, крутящего момента и срока службы.
- Автоматизированный подбор по обозначениям и размерам.
Преимущества:
- Высокая точность расчетов.
- Оптимизация производственных процессов.
- Продление срока службы оборудования.
Заключение
Подшипники SKF заслуженно считаются одними из лучших на мировом рынке благодаря их высокому качеству и инновационным технологиям. Однако для максимальной эффективности важно правильно их подбирать, учитывая обозначение подшипников SKF и размеры.
Использование официальных инструментов, таких как онлайн-каталоги, мобильные приложения и программное обеспечение, значительно облегчает процесс выбора подшипников, позволяя избежать ошибок и обеспечить долгий срок службы оборудования.
Правильный подбор подшипников – залог надежной и эффективной работы механизмов в любой отрасли.
