Слабое звено надежного механизма

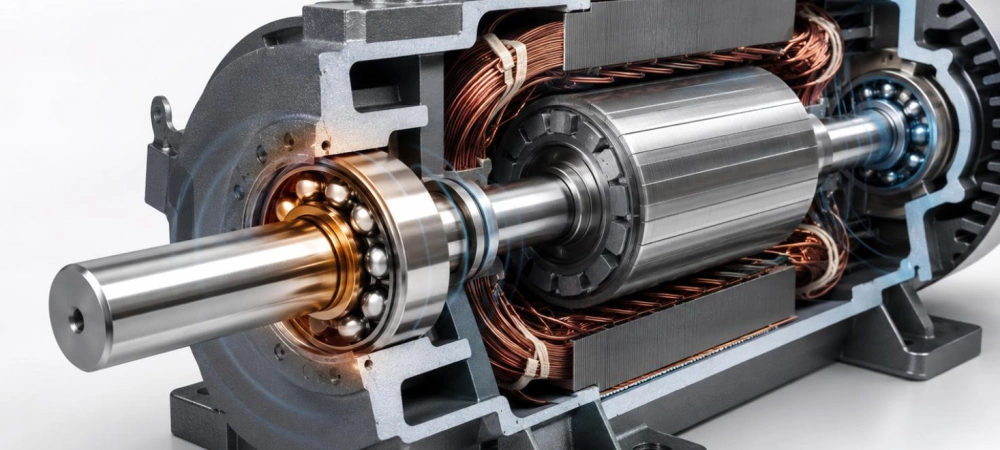

Электродвигатель — на удивление живучая машина. Обмотки при нормальной эксплуатации служат десятилетиями, ротор практически не изнашивается. А вот подшипники становятся причиной примерно половины всех отказов двигателей. Именно они первыми заявляют о себе гулом, нагревом корпуса и в итоге останавливают производственную линию.
Хорошая новость в том, что большинство таких отказов предсказуемы и предотвратимы, если понимать, что именно убивает подшипник в конкретном двигателе.
Что учитывать при выборе
Мощность и габарит. Для двигателей до 10–15 кВт стандартом остаются радиальные шариковые подшипники — они дешевы, тихи и легко переносят высокие обороты. Начиная примерно с 30–50 кВт, а также при ременной передаче, где на вал действует боковое усилие от натяжения ремня, разумнее ставить роликовые подшипники с их куда большей радиальной грузоподъемностью.
Тип нагрузки. Прямое соединение через муфту нагружает подшипники мягко. Ременная передача добавляет постоянную боковую силу. Вертикальная установка двигателя переносит вес ротора на осевое направление — здесь нужен упорный или радиально-упорный подшипник.
Тепловое расширение. Вал двигателя при нагреве удлиняется. Поэтому одна опора делается фиксирующей, а вторая — плавающей, позволяющей валу свободно перемещаться. Если зажать обе, подшипники окажутся под постоянной осевой нагрузкой и быстро выйдут из строя. По этой же причине для двигателей обычно выбирают увеличенный зазор группы C3.
Частотный преобразователь: невидимая угроза
С распространением частотных приводов появилась проблема, о которой раньше не задумывались. Быстрые переключения силовых ключей наводят на валу паразитное напряжение. Когда оно превышает пробивную способность масляной пленки, через подшипник проскакивает микроразряд.
Каждый такой разряд оплавляет крошечную точку на дорожке качения. За месяцы работы поверхность покрывается характерной «стиральной доской» — регулярными поперечными бороздками. Двигатель начинает выть, а подшипник разрушается задолго до расчетного срока.
Защита сводится к тому, чтобы разорвать путь тока: изолирующее покрытие на наружном кольце, керамические тела качения, токосъемное кольцо на валу или качественное экранирование кабеля с правильным заземлением. Для ответственных приводов имеет смысл комбинировать эти меры.
Смазка и режимы работы
Режим работы двигателя по классификации S1–S9 напрямую определяет, как обслуживать подшипники.
Длительный режим S1 — двигатель работает непрерывно, температура стабильна. Здесь смазка деградирует предсказуемо, интервалы пополнения рассчитываются по часам наработки.
Кратковременный S2 и повторно-кратковременный S3–S5 — частые пуски и остановы. В момент запуска масляная пленка еще не сформирована, и поверхности контактируют напрямую. Нужны смазки с противозадирными присадками, а ресурс закладывается с запасом.
Режимы S6–S9 с переменной нагрузкой и скоростью создают циклический нагрев. Смазка при этом стареет быстрее — интервалы обслуживания сокращают.
Универсальная ошибка: набивать подшипник смазкой «под завязку». Заполнять следует не более трети-половины свободного объема — избыток не улучшает смазывание, а вызывает перегрев из-за внутреннего трения.
Типичные неисправности и их причины
Перегрев — чаще всего результат избытка или недостатка смазки, реже перетяжки посадки или перегрузки.
Гул и вибрация — износ дорожек, загрязнение смазки, перекос при монтаже или несоосность с приводимым механизмом.
Рифление дорожек — почти всегда электроэрозия от частотного привода.
Коррозия в местах контакта колец — фреттинг из-за недостаточного натяга посадки или вибрации при простое.
Вмятины на дорожках — следствие ударного монтажа или транспортировки двигателя без фиксации вала.
Как продлить ресурс?
Ресурс подшипника определяется не столько его качеством, сколько условиями работы. Точная центровка с приводимым механизмом, правильная посадка на вал, чистая смазка в нужном количестве и защита от паразитных токов дают в сумме кратное увеличение срока службы.
Регулярный контроль температуры корпуса и уровня вибрации позволяет заметить проблему за недели до отказа — а плановая замена подшипника всегда обходится дешевле, чем аварийная остановка производства.
