Вызовы ветроэнергетики
Ветрогенератор мощностью 5-15 МВт – это экстремальные условия для подшипников. Переменные порывы ветра создают циклические нагрузки, медленное вращение лопастей (10-20 об/мин) вызывает дефицит смазки, а необходимость работы 20-25 лет без капремонта на высоте 100-150 метров предъявляет жесточайшие требования к надежности.
Замена главного подшипника требует демонтажа ротора весом 200-400 тонн, что обходится в €500 000-2 000 000 и останавливает турбину на месяц. Поэтому инженеры стремятся к ресурсу 100 000+ часов работы.

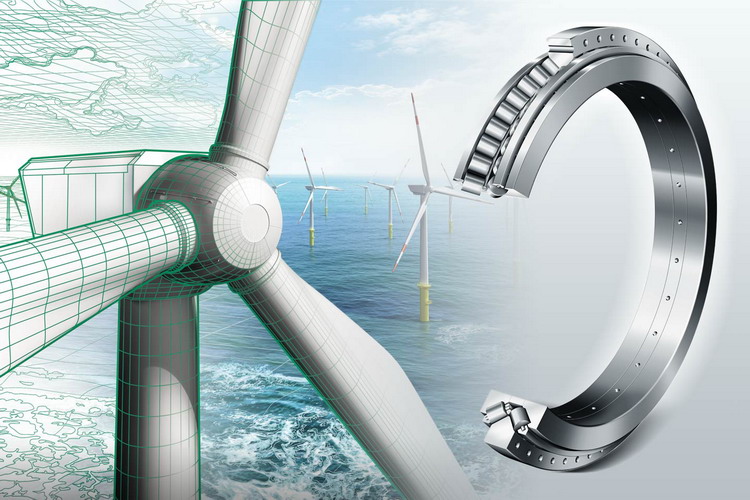

Главный подшипник: первая линия обороны
Принимает всю нагрузку от лопастей – вес ротора (радиальная сила 500-2000 кН) плюс изгибающий момент от давления ветра (до 10 000 кНм). Используются три типа конструкций:
Двухрядные сферические роликоподшипники диаметром 1,5-3 метра – классическое решение. Два ряда бочкообразных роликов компенсируют прогибы вала от ветровой нагрузки без критического роста напряжений. Грузоподъемность достигает 15 000 кН, что обеспечивает коэффициент безопасности 2-3.
Конические роликоподшипники в паре – более жесткая конструкция для прямого привода (без редуктора). Точный контроль зазора и предварительного натяга критичен: избыток натяга на 20 мкм сокращает ресурс вдвое из-за перегрузки роликов.
Планетарный редуктор: скрытая угроза WEC
Планетарная передача увеличивает обороты с 15 до 1500 об/мин для генератора. Водило, сателлиты и солнечная шестерня создают сложную картину нагрузок на подшипники.
Проблема белых травильных трещин (WEC) – бич ветроэнергетики последних 15 лет. Микротрещины в подповерхностном слое колец, названные "белыми" из-за светлого цвета при травлении металлографического шлифа. Причины: недостаточная смазка при низких скоростях, статическое электричество от преобразователей частоты, химические реакции водорода в стали.
WEC сокращает ресурс в 10-20 раз – вместо 100 000 часов подшипник выходит из строя за 5000-10 000 часов. Современные решения: специальные пластичные смазки с ингибиторами WEC, подшипники с керамическими изоляционными покрытиями (блокируют электрический ток), карбидные покрытия дорожек качения (стойкость к водородному охрупчиванию).
Генератор: высокие скорости и электроэрозия
Подшипники генератора вращаются со скоростью 1500-3000 об/мин, что в 100 раз быстрее главного вала. Здесь критична электроизоляция: паразитные токи от силовой электроники пробивают масляную пленку, создавая эрозионные кратеры на дорожках.
Решение – гибридные керамические подшипники: шарики из нитрида кремния (Si₃N₄) диэлектричны, полностью блокируют ток. Дополнительный бонус – на 60% легче стальных, снижают центробежные нагрузки при высоких оборотах.
Системы мониторинга: предвидеть отказ
Современные турбины оснащены датчиками вибрации, температуры, акустической эмиссии на критичных подшипниках. Алгоритмы машинного обучения анализируют паттерны сигналов, предсказывая отказ за 3-6 месяцев.
Вибродиагностика отслеживает характерные частоты дефектов дорожек качения. Рост амплитуды на частоте наружного кольца на 6 дБ – первый признак питтинга.
Анализ смазки каждые 6 месяцев выявляет частицы износа размером 5-100 мкм, химическую деградацию присадок. Концентрация железа >100 ppm – сигнал тревоги.
Инновации и будущее
Твердые смазки на базе графена обещают работу без пересмазки весь срок службы турбины – революция для обслуживания оффшорных ферм.
3D-печать клеток сепараторов из полимерных композитов снижает вес на 40%, улучшает циркуляцию смазки.
Цифровые двойники подшипников учитывают реальную историю нагрузок каждой турбины, персонализируя прогноз ресурса.
Ветроэнергетика – полигон для самых передовых подшипниковых технологий, где надежность измеряется не в процентах бесперебойной работы, а в гигаваттах чистой энергии.
