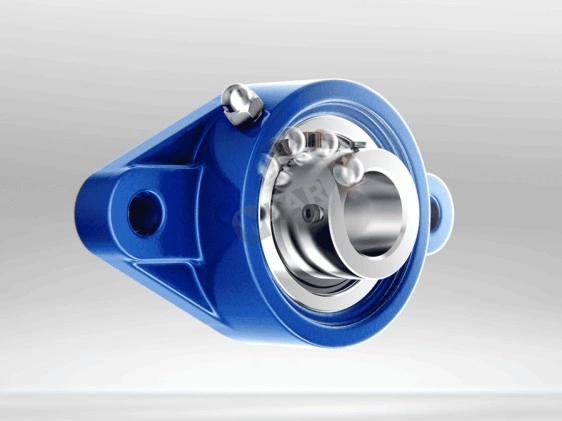

Фланцевые подшипники в корпусе – готовые узлы, совмещающие подшипник качения с корпусной опорой, оснащенной монтажными отверстиями. Конструкция обеспечивает жесткое крепление к плоской поверхности, что исключает необходимость в дополнительных опорных элементах. Такое решение используется в системах, где требуется точное позиционирование вращающегося вала при ограниченном пространстве, а также высокой нагрузке на опору.
Особенности
Перед установкой узел не требует дополнительной центровки или регулировки. Это сокращает время монтажа. Такой подход также снижает риск перекосов вала. Конструкция корпуса обеспечивает равномерное распределение нагрузки по всей плоскости фланца, что повышает устойчивость к осевым и радиальным усилиям.

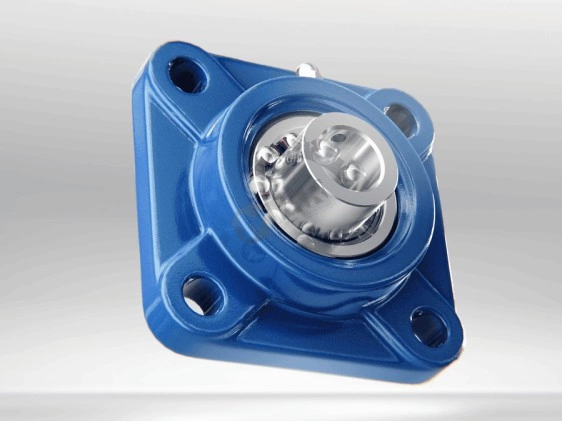

Основные элементы:
-
Корпус. Изготавливается из серого чугуна, углеродистой или нержавеющей стали. Обеспечивает устойчивость к механическим нагрузкам.
-
Подшипниковая вставка. Бывает сферической или цилиндрической. Первый вариант компенсирует перекосы при установке.
-
Уплотнения. Защищают рабочую поверхность дорожек качения от пыли, влаги, агрессивных сред.
-
Фиксирующие элементы. Включают стопорные винты или эксцентриковые кольца, обеспечивающие точную фиксацию на валу.
-
Смазочные каналы. Некоторые модификации оснащены пресс-масленками для обслуживания без демонтажа.
Такая компоновка снижает износ вала, что обеспечивает стабильную работу даже при динамических нагрузках.
Выбор конфигурации зависит от условий эксплуатации:
-
Чугунные. Применяются в тяжелом оборудовании.
-
Стальные. Актуальны в машинах с высокими оборотами.
-
Полимерные. Применяются в средах с агрессивными реагентами, где требуется коррозионная стойкость.
Поэтому важно проанализировать особенности места будущей эксплуатации, чтобы получить необходимый эффект.
Где применяются
Фланцевые подшипники применяются в различных отраслях промышленности, где требуются надежные опоры вращающихся узлов. Наиболее распространенные направления:
-
Машиностроение. Устанавливаются на валы конвейеров, транспортеров, редукторов и приводных систем.
-
Сельское хозяйство. Используются в жатках, культиваторах, вентиляторах зерносушильных установок.
-
Пищевая промышленность. Корпуса из нержавеющей стали устойчивы к агрессивным средам и регулярным мойкам.
-
Системы вентиляции. Обеспечивают фиксацию валов вентиляторов и компрессоров, в том числе в бытовых моделях.
-
Горнодобывающее оборудование. Выдерживают вибрации, а также абразивное воздействие при транспортировке руды или угля.
-
Транспортные установки. Применяются в колесных опорах, механизмах перемещения платформ или тележек.
-
Энергетическое оборудование. Обеспечивают стабильность вращения в насосах и турбинах.
Эти узлы востребованы при проектировании систем, где установка классических подшипниковых опор затруднена или невозможна из-за ограниченного пространства.
Преимущества перед аналогами
Фланцевые подшипники отличаются от аналогов сочетанием компактности, простоты обслуживания и высокой несущей способности. Их эксплуатационные преимущества выражаются в следующих параметрах:
-
Минимальные требования к монтажу. Узел полностью собран, поэтому уже готов к установке, что исключает необходимость подгонки или центровки.
-
Компенсация перекосов. Сферическая форма вкладыша снижает риск перегрева, что предотвращает преждевременный износ.
-
Высокая герметичность. Система уплотнений защищает от пыли и влаги, обеспечивая стабильное распределение смазки.
-
Долговечность. Корпус выдерживает динамические нагрузки и вибрации без деформации.
-
Универсальность. Конструкция подходит для горизонтальных или вертикальных валов.
-
Снижение эксплуатационных затрат. Длительный срок службы уменьшает расходы на замену узлов.
-
Стабильность работы при перепадах температуры. Материалы корпуса сохраняют прочность при изменениях окружающей среды.
Комплекс указанных факторов делает фланцевые подшипники предпочтительным решением для систем, где требуется высокая точность при минимальных затратах на обслуживание.
Сравнение с классическими подшипниками
В отличие от стандартных корпусных узлов, фланцевые конструкции обеспечивают упрощенное крепление к вертикальным или наклонным поверхностям. Они не требуют массивных опорных рам, а также дополнительных фиксирующих пластин. Это особенно важно для оборудования с ограниченным пространством или подвижными элементами.
Точность позиционирования фланцевых узлов выше из-за жесткого соединения с несущей поверхностью. При необходимости подшипник можно быстро заменить без демонтажа всей линии. Это сокращает время простоя оборудования.
