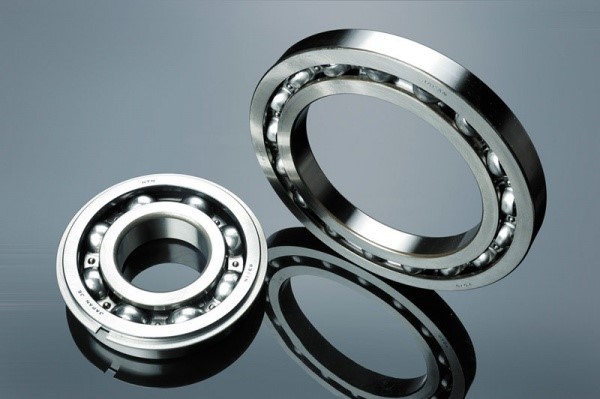

Прецизионные подшипники – что это? Они являются высокоточными компонентами, предназначенными для обеспечения максимальной точности и стабильности работы механизмов. Характеризуются минимальными допусками, использованием специализированных материалов и повышенной износостойкостью.
Важно знать: в отличие от стандартных подшипников, прецизионные изделия это те, что изготавливаются с высокой степенью точности, что позволяет добиться минимальных люфтов и исключить дисбаланс при работе на высоких скоростях. Особенностями прецизионных подшипников являются:
- Повышенная точность и минимальные допуски;
- Использование специальных материалов, включая высококачественные стали и керамику;
- Применение специальных смазок для увеличения срока службы и стабильности работы.
Подшипник прецизионный может применятся в самых требовательных отраслях, таких как:
- Металлообрабатывающие станки (фрезерные, токарные, шлифовальные);
- Высокоточные инструменты и измерительное оборудование;
- Авиакосмическая отрасль;
- Робототехника и автоматизированные системы;
- Медицинское оборудование (томографы, стоматологические установки);
- Производство высокоточной электроники.
С развитием высокотехнологичных отраслей современного производства повышается потребность в компонентах, обеспечивающих точность, надежность и долговечность. Эти виды подшипников играют ключевую роль в достижении этих характеристик.

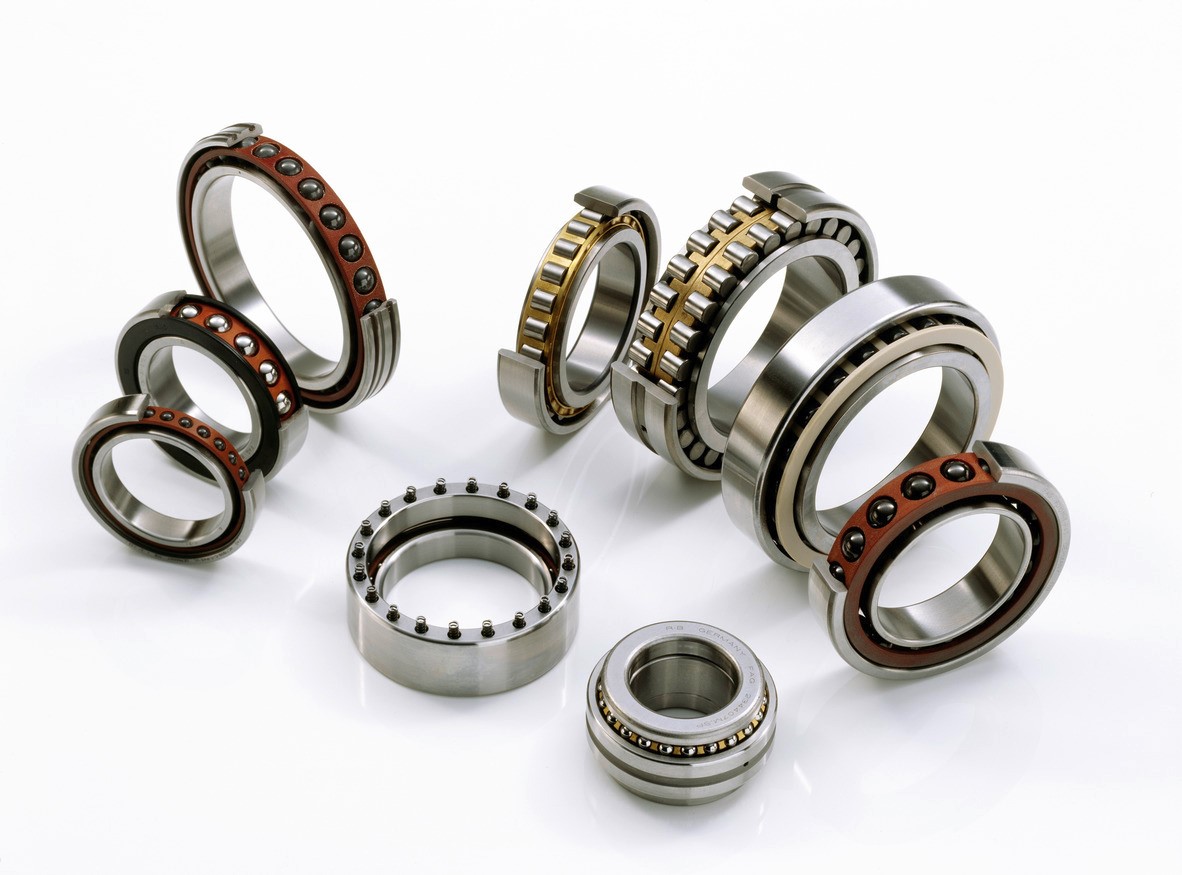

Классификация и типы
Высокоточные подшипники (прецизионные) классифицируются по различным критериям: типу качения, классу точности, материалу, типу сепаратора и конструктивным особенностям.

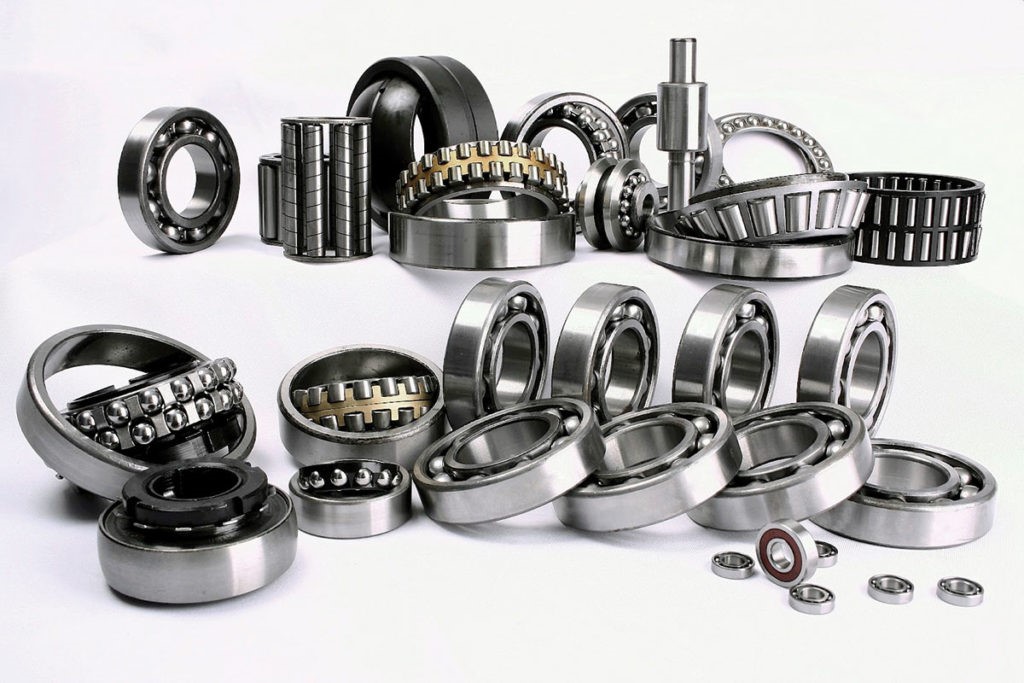

По типу качения бывают:
- Радиальные шариковые. Применяются в высокоскоростных механизмах, где требуется минимальный уровень трения и высокая стабильность работы.
- Радиально-упорные шариковые подшипники. Используются в станках и шпинделях, где важны высокая скорость и способность выдерживать комбинированные нагрузки (радиальные и осевые).
- Цилиндрические роликовые. Обладают высокой грузоподъемностью и точностью вращения. Идеальны для тяжелонагруженных станков.
- Конические роликовые. Применяются в системах с комбинированной нагрузкой. Их прецизионное исполнение позволяет обеспечивать высокую жесткость и минимальный люфт.
- Упорные шариковые. Используются в узлах, воспринимающих исключительно осевую нагрузку с высокой точностью позиционирования.
- Упорные роликовые. Обладают повышенной грузоподъемностью для работы в условиях значительных осевых нагрузок.
- Игольчатые. Применяются в компактных механизмах с ограниченным пространством. Прецизионное исполнение обеспечивает стабильную работу даже при высоких нагрузках.
Классы точности определяются допусками на размеры и отклонения геометрии подшипников. Наиболее распространенные обозначения:
- P4 – высокая точность для стандартных прецизионных применений;
- P2 – сверхточные подшипники для особо ответственных механизмов;
- SP (Special Precision) – специальные подшипники с минимальными отклонениями;
- UP (Ultra Precision) – ультраточные подшипники для критически важных задач.
Чем выше класс точности, тем более минимальные допуски обеспечиваются при производстве подшипников.
Материалы изготовления прецизионных подшипников определяют их износостойкость, прочность и способность работать в экстремальных условиях. Они бывают:
- Стальные. Изготавливаются из высококачественной легированной стали. Обладают высокой прочностью и долговечностью.
- Керамические. Используются в условиях высоких скоростей и температур. Керамика обеспечивает минимальный уровень трения и устойчивость к коррозии.
- Гибридные. Сочетают стальные кольца и керамические шарики. Обладают преимуществами обоих материалов: высокой прочностью, легкостью и низким трением.
Тип сепаратора влияет на производительность и срок службы подшипника. Бывают:
- Металлические сепараторы. Прочные и устойчивые к нагрузкам, применяются в тяжелонагруженных системах.
- Полимерные сепараторы. Легкие и обеспечивают минимальный уровень шума. Используются в высокоскоростных и малошумных механизмах.
- Без сепаратора (Full Complement). Подшипники с максимальным количеством элементов качения. Обладают повышенной грузоподъемностью, но ограниченной скоростью работы.
Прецизионные высокоточные подшипники различаются по конструкции и особенностям и могут быть:
- С предварительным натягом – для обеспечения высокой жесткости и точности вращения.
- С отверстиями для смазки – позволяют эффективно распределять смазку в процессе работы.
- С защитными шайбами – предотвращают попадание загрязнений и продлевают срок службы.
- Тонкостенные – используются в компактных механизмах, где важна минимизация веса и размеров.
Преимущества:
- Максимальная точность вращения. Прецизионные изделия обладают минимальными отклонениями геометрии и допуска, что обеспечивает точное вращение узлов и механизмов.
- Высокая скорость вращения. Благодаря использованию качественных материалов и современных технологий обработки, подшипники обеспечивают стабильную работу на больших оборотах.
- Низкий уровень шума и вибрации. Прецизионные подшипники отличаются минимальной шероховатостью поверхностей качения, что способствует плавному и тихому ходу.
- Долгий срок службы. Высокая износостойкость материалов и точность изготовления значительно продлевают срок эксплуатации подшипников.
- Способность работать при высоких нагрузках (в некоторых случаях). Некоторые модели прецизионных подшипников способны выдерживать радиальные и осевые нагрузки без потери точности и производительности.
- Устойчивость к температурным воздействиям (в зависимости от материала). Применение керамических или термостойких стальных компонентов позволяет подшипникам эффективно работать в экстремальных температурных условиях.
Недостатки:
- Высокая стоимость. Изготовление прецизионных подшипников требует применения передовых технологий и дорогостоящих материалов, что влияет на их цену.
- Требовательность к условиям эксплуатации. Для стабильной работы прецизионных подшипников необходимы чистота окружающей среды, качественная смазка и точный монтаж.
- Чувствительность к ударным нагрузкам. Ударные нагрузки могут привести к деформации и повреждению подшипников, что снижает их точность и долговечность.
- Сложность ремонта и обслуживания. Замена или ремонт прецизионных подшипников требует высокой квалификации персонала и специализированного оборудования.
Применение в станках
Прецизионные изделия широко используются в станкостроении.
Примеры использования в различных типах станков:
- Фрезерные. Прецизионные подшипники устанавливаются в шпинделях, обеспечивая точное вращение инструмента и стабильность при высоких оборотах.
- Токарные. Используются в шпиндельных узлах и приводах для поддержания точности обработки цилиндрических и конусных поверхностей.
- Шлифовальные. В системах подачи и вращения подшипники обеспечивают минимальный уровень вибрации для идеального качества обработки.
- Сверлильные. Применяются в шпинделях для точного вращения сверлильного инструмента, особенно при глубоких сверлениях с минимальными биениями.
Влияние прецизионных подшипников на точность обработки деталей
Использование прецизионных подшипников напрямую влияет на качество готовых изделий, обеспечивая минимальные допуски и высокую геометрическую точность. Снижение вибраций и биений позволяет уменьшить износ инструмента и повысить производительность станка.
Примеры моделей станков, где применяются:
- DMG MORI DMU 50 – современный пятиосевой фрезерный станок с прецизионными подшипниками в шпиндельном узле.
- HAAS ST-30 – токарный станок, в котором используются радиально-упорные подшипники для высокой точности вращения.
- Studer S33 – шлифовальный станок с прецизионными роликовыми подшипниками для идеального качества обработки поверхностей.
- Mazak Variaxis i-600 – многофункциональный обрабатывающий центр, использующий высокоточные подшипники для обеспечения стабильности на высоких скоростях.
Применение прецизионных подшипников в высокоточной продукции
Они находят широкое применение в таких отраслях, где требуется высокая точность, минимальный уровень вибраций и стабильность работы оборудования.
Примеры применения:
- Робототехника. Прецизионные подшипники используются в приводах роботов и манипуляторов, обеспечивая точность движений, минимальный люфт и плавность работы. Требования: малый вес, высокая износостойкость, минимальные допуски, низкий уровень шума. Примеры устройств: промышленные роботы KUKA, робоманипуляторы Fanuc.
- Аэрокосмическая промышленность. Подшипники используются в авиационных двигателях, системах навигации и спутниковых системах, где критична точность и надежность. Требования: устойчивость к экстремальным температурам и перегрузкам, минимальный износ при высоких скоростях вращения. Примеры устройств: подшипники для турбин в авиадвигателях Rolls-Royce и систем управления NASA.
- Медицинское оборудование. В медицинских приборах прецизионные подшипники применяются для обеспечения точности работы и плавности движений. Требования: отсутствие шума, высокая чистота материалов, устойчивость к стерилизации. Примеры устройств: томографы, стоматологические бормашины, хирургические роботы Da Vinci.
- Измерительные приборы. В приборах для измерения и калибровки деталей подшипники играют ключевую роль в обеспечении точности измерений. Требования: минимальные зазоры и биения, высокая точность вращения. Примеры устройств: координатно-измерительные машины (КИМ), лазерные сканеры и оптические приборы.
- Другие области. Прецизионные подшипники также применяются в часовой промышленности, системах линейного перемещения, приводах станков и автомобильных системах.
Ведущие производители прецизионных подшипников
На рынке присутствует несколько ключевых брендов, специализирующихся на производстве прецизионных подшипников:
- SKF. Шведский производитель, один из лидеров рынка. Компания выпускает подшипники высокой точности с различными классами точности (P4, P2). Отличаются долговечностью и высокой скоростью вращения.
- FAG (Schaeffler Group). Немецкий производитель, предлагающий широкий спектр прецизионных подшипников для станкостроения и аэрокосмической отрасли. Особое внимание уделяется технологиям минимизации трения и вибраций.
- NSK. Японская компания, известная своими прецизионными радиально-упорными и роликовыми подшипниками. Продукция отличается высокой износостойкостью и стабильной работой в условиях высоких нагрузок.
- Timken. Американский производитель, специализирующийся на конических и роликовых прецизионных подшипниках для тяжелых условий эксплуатации.
NTN-SNR. Франко-японский производитель, предлагающий прецизионные подшипники для высокоскоростных и высокоточных применений в медицине и машиностроении.
Выбор и обслуживание
При выборе прецизионных подшипников необходимо учитывать следующие факторы:
- Область применения – оборудование, в котором будет использоваться подшипник (станки, медицинские приборы, робототехника).
- Условия эксплуатации – нагрузки (радиальные или осевые), скорость вращения, температура, степень загрязнения окружающей среды.
- Материал – стальные, керамические или гибридные подшипники в зависимости от требований к температурной стойкости и весу.
- Класс точности – чем выше класс (например, P2 или UP), тем меньше допуски и точнее работа подшипника.
Особенности монтажа и демонтажа
Подшипники необходимо устанавливать с минимальными биениями и перекосами. Кроме этого, важно использование специальных инструментов для запрессовки и демонтажа подшипников. После монтажа требуется проверка точности вращения и наличия посторонних шумов.
Правила смазки и ухода:
- Тип смазки: выбор смазочного материала зависит от температуры и условий эксплуатации.
- Регулярность смазки: своевременное обновление смазки продлевает срок службы подшипника.
- Контроль чистоты: предотвращение попадания загрязнений в подшипник является критически важным условием.
Типичные ошибки при эксплуатации и их последствия:
- Недостаточная смазка – приводит к перегреву и износу подшипника.
- Неправильный монтаж – вызывает деформацию и вибрации при работе.
- Загрязнение – приводит к повреждению поверхностей качения и сокращению срока службы.
- Перегрузка – эксплуатация подшипника вне допустимых нагрузок приводит к его быстрому выходу из строя.
Заключение
Рассматриваемые изделия играют ключевую роль в высокоточных механизмах и оборудовании благодаря своим характеристикам: высокой точности вращения, низкому уровню шума и вибрации, а также способности работать при значительных нагрузках и высоких скоростях. Они находят широкое применение в таких сферах, как станкостроение, робототехника, аэрокосмическая и медицинская промышленность, где качество и надежность компонентов определяют эффективность работы всей системы.
Однако наряду с многочисленными преимуществами прецизионные подшипники имеют и недостатки, такие как высокая стоимость и требовательность к условиям эксплуатации.
Важно знать: правильный выбор подшипника с учетом области применения, грамотный монтаж и регулярное техническое обслуживание позволяют значительно увеличить срок его службы и предотвратить типичные ошибки при эксплуатации.
Рынок прецизионных подшипников продолжает активно развиваться. Современные производители, такие как SKF, FAG, NSK и другие, внедряют инновационные технологии, улучшая характеристики подшипников и расширяя их область применения. В будущем ожидается дальнейшее совершенствование материалов, повышение энергоэффективности и точности, что откроет новые возможности для использования прецизионных подшипников в самых передовых отраслях промышленности.
Таким образом, грамотный подход к выбору, установке и обслуживанию прецизионных подшипников обеспечивает стабильную и точную работу оборудования, что делает их незаменимым компонентом в производственных и технологических процессах.
