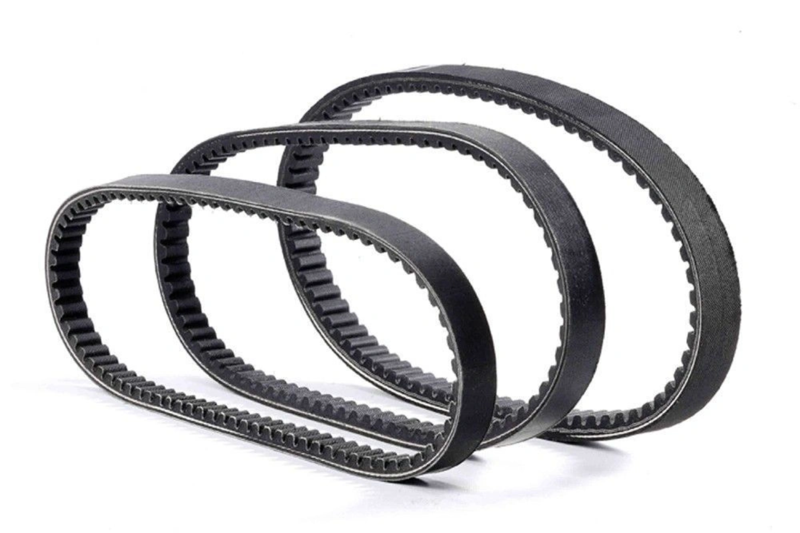

Клиновые приводные ремни – главный элемент ременной передачи. Имеют трапециевидное поперечное сечение, служат для передачи крутящего момента между шкивами. Универсальная и гибкая продукция:
- может работать на предельных скоростях;
- позволяют исключать вибрации;
- снижает риски потери энергии при работе устройства.
Широкий ассортимент позволяет подобрать любые размеры клиновых ремней, которые можно использовать в производстве, промышленности, автомобильной и сельхозтехнике. Подходят изделия для использования в бытовых устройствах.
Профили и типы клиновых ремней: разбираемся в ассортименте
Продукция разделена на несколько видов по действующим стандартам и исполнению, а также по размерам и профилю.
Классификация по ГОСТу, материалу, исполнению и другим параметрам
Классический клиновый ремень выполнен в соответствии с ГОСТом 1284. Выделяют такие виды продукции:
- Нормального сечения (ГОСТ 1284.1-89). Применяют в двигателях для передачи средней мощности. Подходит для стандартных условий эксплуатации. Чаще всего ремень клиновой
- SPA1175Ld CONTITECH и другие классические аналоги используют в промышленном и сельскохозяйственном оборудовании.
- Узкого сечения (ГОСТ 1284.2-98). Необходимы для передачи большой мощности в компактных приводах с повышенными нагрузками.
- Вентиляторные (ГОСТ 5813-2018). Подходят не только для вентиляторов, но и компрессоров.
Вентиляторные модификации выдерживают повышенные нагрузки, могут быть использованы для работы на высоких оборотах. Приобретают продукцию для автомобилей, охлаждающих сетей и систем вентиляции.
Внимание на маркировку!
Маркировка клиновых ремней включает несколько параметров:
- Обозначение профиля и типа (Z, A, B, C, D, пр.).
- Длина (производители указывают и ширину профиля клинового ремня). Маркировка включает несколько значений. Внутренняя длина, номинальная (средний показатель), наружная (измеряют по внешней стороне).
- Дополнительные обозначения. Указывают на специфические параметры изделий: маслостойкость, термостойкость, невосприимчивость к химическим веществам. Соответствующие обозначения на ремне указывают на его способность функционировать в агрессивной среде.
Маркировка позволяет правильно подобрать изделие для конкретного механизма или условий эксплуатации.

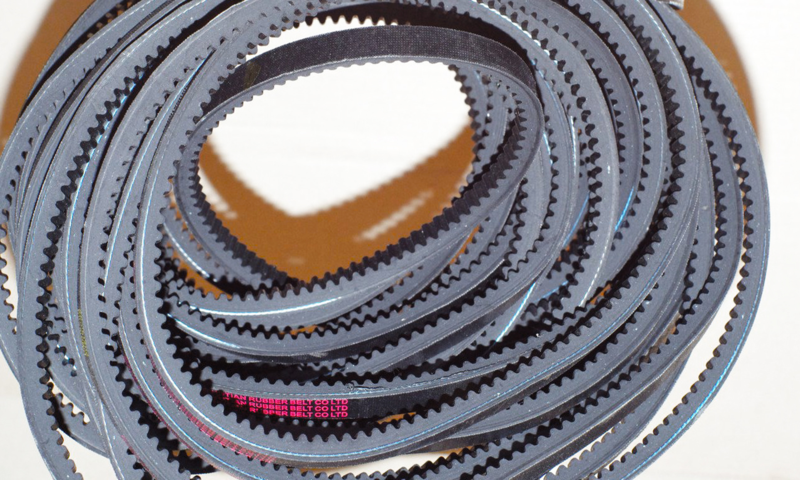

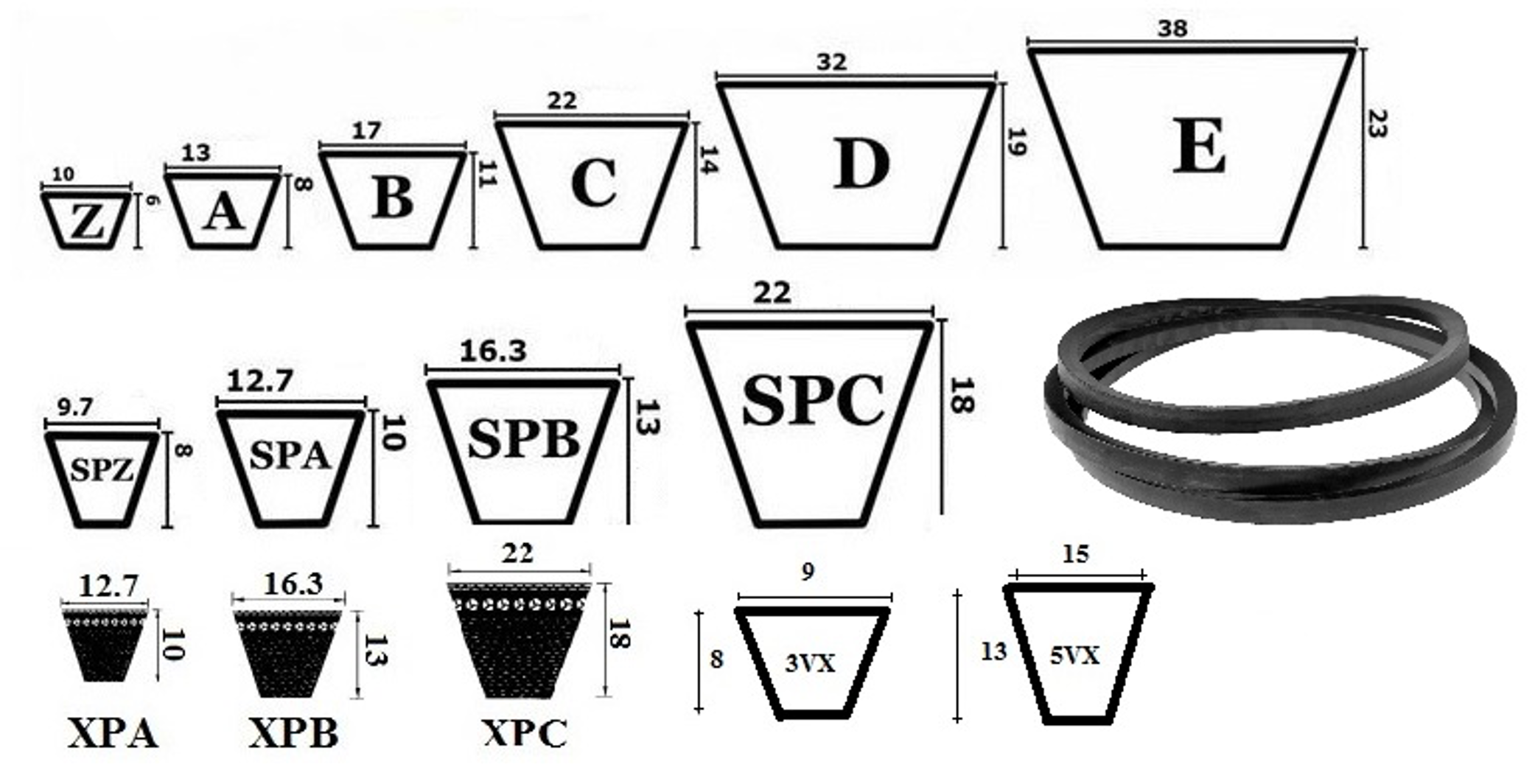

Какими могут быть профили клиновых ремней
Выделяют такие профили клиновых ремней:
- Классические профили (Z, A, B, C, D, E). Литеры указывают на размер поперечного сечения. Чем дальше от начала буква, тем больше ремень.
- Узкие профили (XPZ, XPA, XPB, XPC). Изделие способно передавать большую мощность, чем классическое.
Выделяют также шестигранные профили, которые маркируют сочетанием литер: AA, BB, CC.
В чем отличия разных профилей клиновых ремней
Покупатели могут вести подбор ремней по размеру или ориентироваться на:
- Геометрические параметры. Оценивают ширину, высоту, угол клина. Выделяют несколько размеров – от узких SPZ (к таким относят SPZ1120 Contitech PS и другие модификации) до широких SPC (SPC4250 SHENWEI и пр.).
- Передаваемую мощность. Широкий профиль SPC рассчитан на большую нагрузку, подходит для тяжелой и мощной техники. SPZ используют в оборудовании малой мощности, которое работает на высоких оборотах.
- Области применения.
Обязательно обращают внимание на назначение продукции. Широкие ремни используют в промышленных и производственных установках, для которых характерна повышенная нагрузка.
Внимание! Чаще всего узкий профиль по типу SPC3550 Contitech PS выбирают для небольших бытовых установок.
Используемые материалы клиновых ремней
Производят продукцию из высокопрочных материалов. Чаще всего используют:
- Резинотканевое сырье. Тканевая основа устойчива к растяжению и прочна, резина же обеспечивает достаточную гибкость и хорошее сцепление со шкивами.

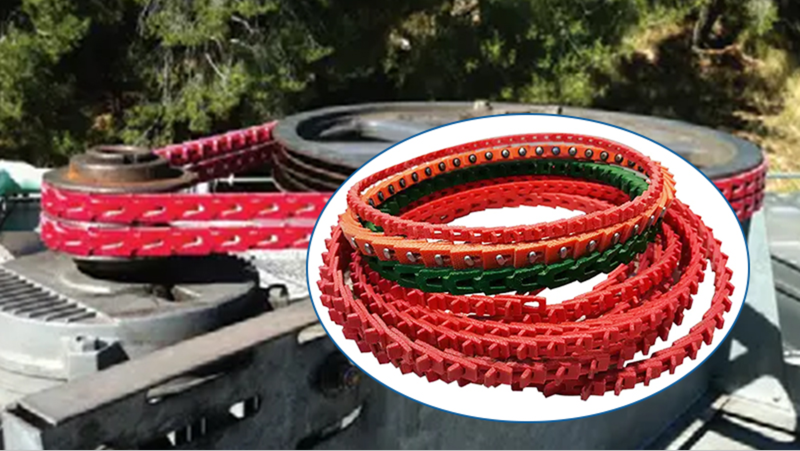

- Полиуретан. Отличительная черта – высокий уровень прочности и стойкость к маслам, температурам, химическим веществам. Приобретают такую продукцию для работы в агрессивной среде (в том числе для оборудования химпрома и пищепрома).
- Другие материалы. Изготавливают продукцию из синтетических материалов. Это могут быть кеврал или нейлон, которые обеспечивают долговечность.

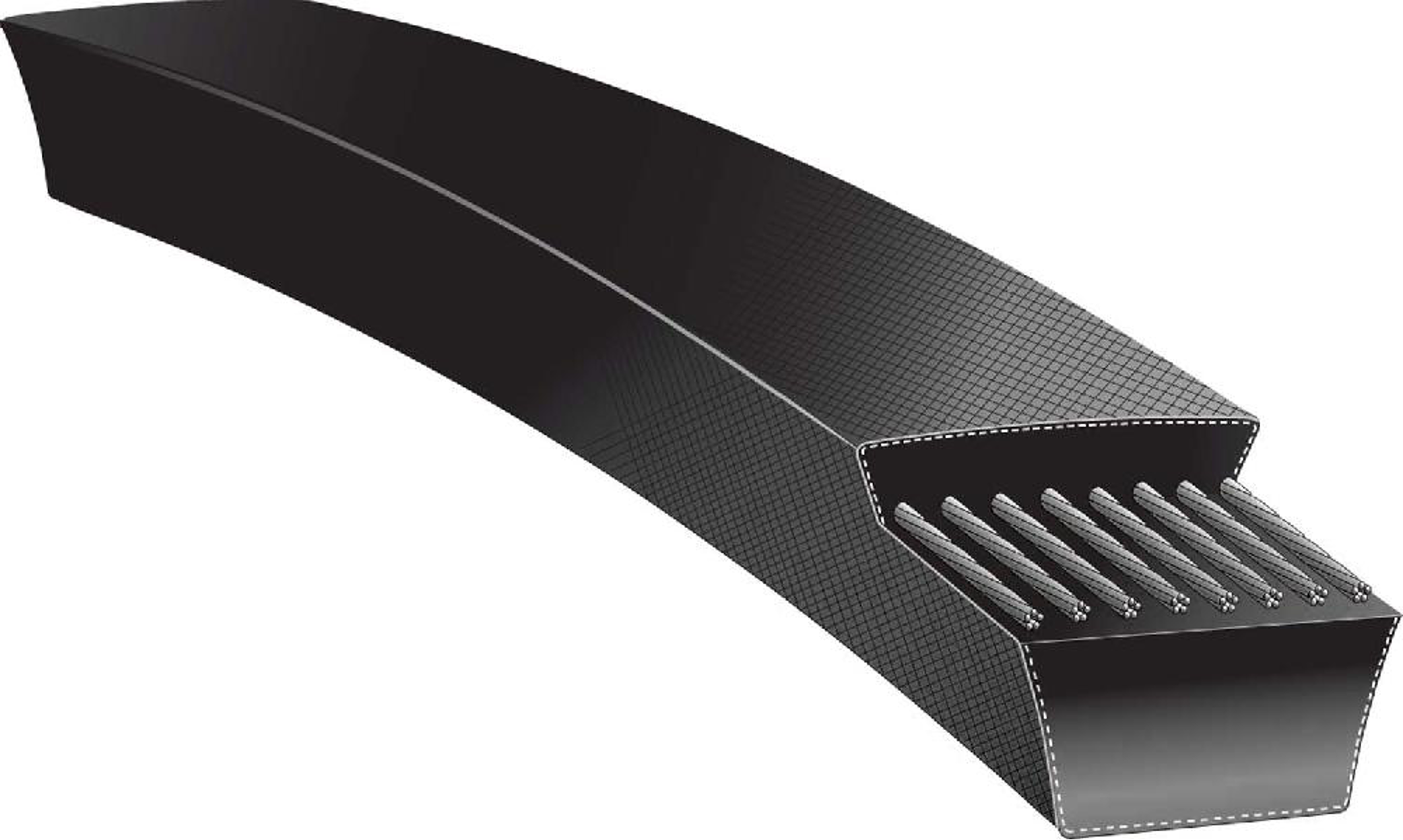

В конструкцию могут вплетать текстильные или стальные корды для повышения уровня прочности.
Важно! Дополнительные корды повышают механические свойства, продлевают эксплуатационный ресурс изделия.
Размеры клиновых ремней – от классических до узких
Для удобства поиска можно воспользоваться таблицами размеров клиновых ремней по профилям.
Таблица. Размеры классических профилей клиновых ремней
| Тип (профиль ремня) | Ширина b, мм | Высота h, мм | Диапазон длины, мм |
|---|---|---|---|
| 10/Z | 10 | 6 | 450–2500 |
| 13/A | 13 | 8 | 560–5000 |
| 17/B | 17 | 11 | 615–8763 |
| 20/- | 20 | 12,5 | 900–8000 |
| 22/C | 22 | 14 | 1090–9144 |
| 25/- | 25 | 16 | 1400–9000 |
| 32/D | 32 | 20 | 2000–12500 |
| 40/E | 40 | 25 | 5000–11200 |
| Клиновые ремни классического сечения с открытыми боковыми гранями и с формовым зубом | |||
| 5/ - | 5 | 3 | 160–850 |
| 6/Y | 6 | 4 | 240– 900 |
| 8/- | 8 | 5 | 160– 1115 |
| ZX | 10 | 6 | 505–2105 |
| AX | 13 | 8 | 513– 2697 |
| BX | 16 | 11 | 703– 3091 |
| CX | 22 | 14 | 1132–3062 |
Клиновые ремни узкого сечения
| Тип (профиль ремня) | Ширина b, мм | Высота h, мм | Диапазон длины, мм |
|---|---|---|---|
| SPZ | 9,7 | 8 | 512 - 3550 |
| SPA | 12,7 | 10 | 647 - 4500 |
| SPB | 16,3 | 13 | 1250 - 8000 |
| 19 | 18,6 | 15,7 | 1400 - 4475 |
| SPC | 22 | 18 | 2000 - 12500 |
| 3V/9N | 9,7 | 8 | 630 - 3550 |
| 5V/15N | 16,3 | 13 | 1500 - 8000 |
| 8V/25N | 25 | 23 | 4318 - 12700 |
| Клиновые ремни узкого сечения повышенной мощности с открытыми боковыми гранями и с формовым зубом | |||
| XPZ | 10 | 8 | 590 - 3550 |
| XPA | 13 | 9 | 590 - 4000 |
| XPB | 16,3 | 13 | 1250 - 4500 |
| XPC | 22 | 17 | 2000 - 4500 |
| 3VX/9NX | 10 | 8 | 630 - 3350 |
| 5VX/15NX | 16,3 | 13 | 1500 - 4310 |
Определение необходимой длины ремня
Для определения длины ремня измеряют диаметр шкива и расстояние между осями. По получившимся параметрам и подбирают продукцию.
Важно! Необходимо учесть, что длина ремня зависит от его профиля и типа.
Расчет по формуле
Расчетную длину клинового ремня можно узнать по формуле:
L = 2C + (D + D)π/2 + (D - D)1/4C, где:
- L – длина клинового ремня (мм);
- C — межосевое расстояние между шкивами (мм);
- D — диаметр шкива большего (мм);
- d — диаметр шкива меньшего (мм).
Полученный показатель необходимо сравнить с табличными данными.
Использование онлайн-калькулятора
Позволяет быстро вычислить длину ремня. Программа позволяет учитывать параметры изделия. Для получения правильного ответа необходимо измерить длину шкивов и расстояние между ними. Онлайн-калькулятор становится удобным инструментом при выборе ремня.
Что такое допуски на размеры ремней
В расчет принимают допустимые отклонения в ширине, длине, высоте ремня. Их следует учитывать при подборе продукции, чтобы обеспечить совместимость элемента с оборудованием.
Подбор клиновых ремней: что важно учитывать
Калькулятор и специальные таблицы с размерами приводных клиновых ремней помогают подобрать подходящий элемент. Оценивать необходимо:
Мощность и крутящий момент двигателя. Элемент должен справляться с нагрузками для поддержания эффективности оборудования и предотвращения чрезмерного и преждевременного износа.
Передаточное отношение. Указывает на скорость вращения ведомого элемента. Правильный подбор ремня позволит продлить срок эксплуатации продукции.
Режим работы (постоянная нагрузка, переменная нагрузка). Важно, чтобы элемент смог выдержать пиковые значения. Это особенно важно при переменных нагрузках.
Условия эксплуатации. Оценивают допустимые значения температуры, влажности, запыленности, агрессивность среды.
Расчет клиноременной передачи
Специалисты miar62.ru рекомендуют в процессе выбора:
- Определить расчетную мощность. Учитывают режим эксплуатации, производительность мотора, закладывают коэффициент запаса.
- Подобрать профиль ремня по таблицам.
- Рассчитать количество ремней в передаче. Нередко для сложных механизмов приобретают сразу несколько элементов. Их количество зависит от мощности устройства и параметров передачи.
- Определить необходимую длину ремня. Длину ремня необходимо рассчитать при помощи калькулятора или указанной выше формулы. В расчет принимают диаметр шкивов и расстояние между ними.
Чтобы продукция оправдала ожидания, следует отдавать предпочтение лучшим производителям, чей товар представлен на сайте miar62.ru.
Монтаж и обслуживание: как продлить срок службы клиновых ремней
Высокое качество наряду с правильным монтажом способны существенно продлить срок эксплуатации не только ремня, но и всего узла. Устанавливают изделие по предложенному порядку:
- Монтаж ремня на шкивы. Важно, чтобы изделие легко и аккуратно легло в канавки. Следует убедиться, что ремень не перекручен.
- Регулировка натяжения. Это главный фактор долговечности и производительности оборудования. Для работы мастер использует натяжное устройство или динамометр. Чрезмерное или недостаточное натяжение приведет к быстрому износу или потере производительности оборудования.
- Контроль соосности. Должно быть обеспечено равномерное натяжение ремня по всей длине.
Если оси шкивов отклонены, это может привести к быстрому выходу элемента из строя или его неравномерному износу. Для контроля соосности используют лазерные приборы или линейку.
Обслуживание клиноременной передачи
Периодическое обслуживание включает в себя осмотр изделия на предмет повреждения или износа. Своевременный осмотр позволяет выявить дефекты, предотвратить поломки, продлить срок эксплуатации всей системы.
В ходе обслуживания следует:
- Проверить натяжение ремня. В процессе эксплуатации оно может ослабеть.
- Очистить поверхность от грязи и пыли, масла и др. Для этого используют специальные средства и сухие тканевые салфетки без длинного ворса. Загрязненный ремень быстро перегревается.
- При необходимости смазать изделие для снижения износа и уменьшения трения. Для работы необходимо использовать только качественный материал.
К типичным неисправностям продукции относят износ и растяжение, растрескивание. Исправить проблему поможет регулировка натяжения. При сильном износе или чрезмерном повреждении элемент меняют.
Важно! Эксплуатационный ресурс клиновых ремней напрямую зависит от условий использования, качества продукции, правильности установки и частоты обслуживания. Следует помнить, что сильные загрязнения, температурные перепады, перегрузки системы негативно сказываются на длительности эксплуатации.
Где используют клиновые ремни
Продукция востребована в разных сферах хозяйствования и в быту. Чаще всего приобретают изделия предприятия таких отраслей:
- сельское хозяйство;
- деревообработка;
- машиностроение;
- легкая промышленность;
- производство.
Применяют клиновые ремни еще и в хозяйственных целях. Продукцию устанавливают на автомобилях и мотоциклах, в стиральных машинах.
Интересно! Перспективы развития клиновых ремней напрямую связаны с использованием новых и комбинированных материалов, которые позволят увеличить прочность и устойчивость изделия к разным средам.
В заключение
Клиновые ремни – важный элемент сложных машин и бытовой техники. Изделие необходимо для обеспечения нормальной работы разных устройств, которые применяют в процессе производства продукции и в быту. Чтобы выбранная продукция прослужила длительное время, следует правильно ее выбирать. Качественная продукция представлена в компании M.I.A.R. При необходимости опытные специалисты помогут подобрать клиновые ремни, дадут советы по эксплуатации.
