Почему один подшипник не справляется
Шпиндель фрезерного станка вращается со скоростью десятков тысяч оборотов в минуту, а фреза давит на него сразу в нескольких направлениях. Одиночный подшипник в таких условиях даёт микроскопический люфт — и деталь выходит с погрешностью. Решение простое по идее и сложное в исполнении: поставить два или три подшипника в один комплект, подобранный на заводе с точностью до микрона.
Что такое дуплекс и триплекс
Дуплекс — пара радиально-упорных подшипников, изготовленных и измеренных совместно. Их торцы прошлифованы так, чтобы при затяжке возникал точно рассчитанный предварительный натяг. Ставить «случайные» два подшипника вместо дуплекса нельзя: разброс размеров даст либо люфт, либо перегрев.
Триплекс — комплект из трёх подшипников для шпинделей с повышенной осевой нагрузкой, например при сверлении или тяжёлом фрезеровании.
Схемы установки

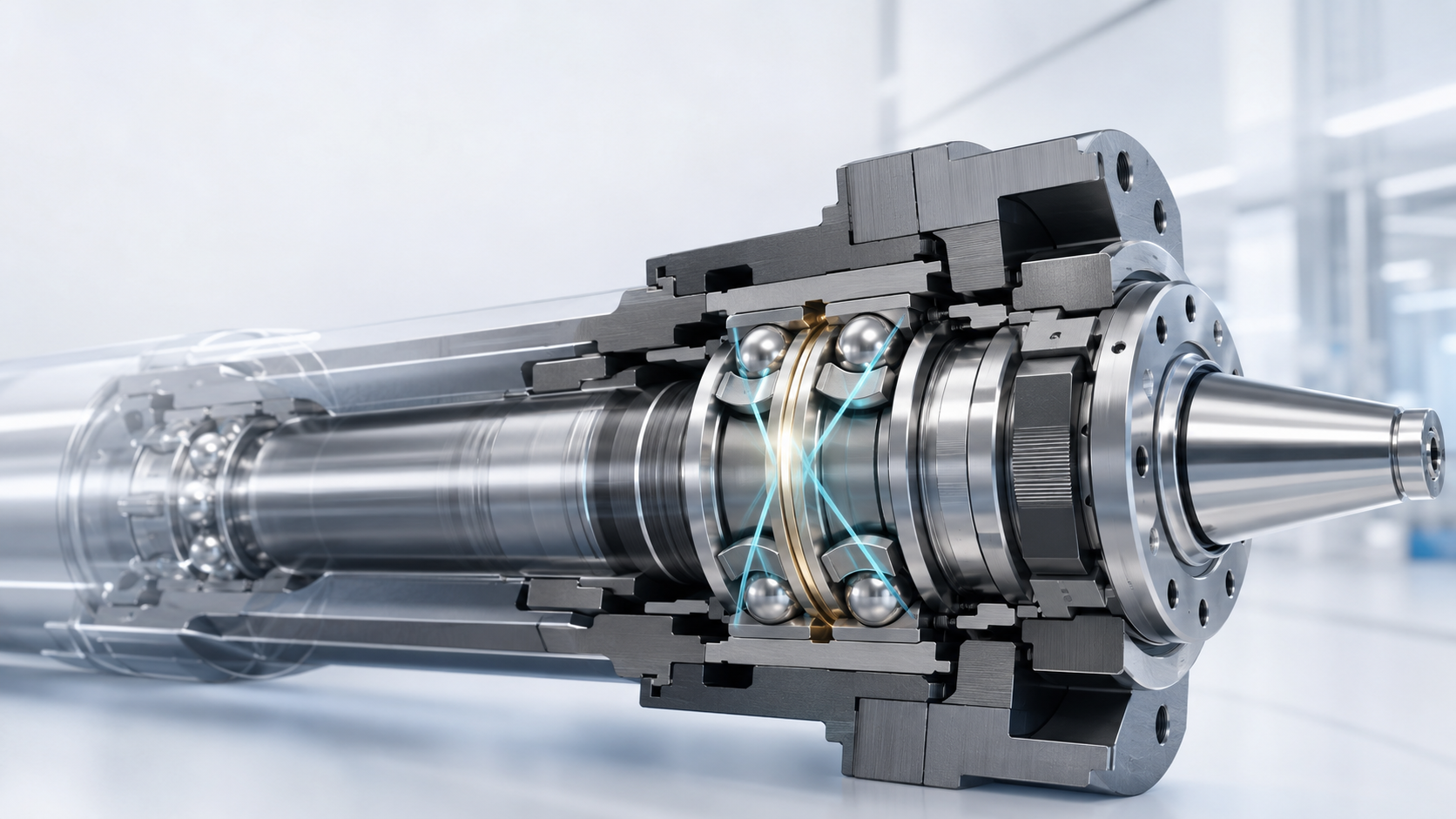

«Спина к спине» (DB) — максимальная жёсткость на изгиб, основная схема для шпинделей станков.
«Лицом к лицу» (DF) — мягче реагирует на перекосы, применяется там, где важна компенсация неточностей корпуса.
Тандем (DT) — оба подшипника работают в одну сторону, удваивая осевую грузоподъёмность.
Маркировка и монтаж
На наружных кольцах комплекта нанесены метки — обычно риски или стрелки. При сборке они должны совпасть: это гарантирует, что подшипники встанут именно так, как их измерили на заводе. Разворот одного кольца на 180° сводит на нет всю прецизионность.
Комплект поставляется в единой упаковке и не разукомплектовывается. Заменять один подшипник из пары бессмысленно — меняется весь набор.
Предварительный натяг: баланс
Слабый натяг оставляет люфт и вибрацию. Избыточный — перегревает узел и сокращает ресурс. Производители предлагают несколько классов натяга: лёгкий для высокоскоростных шпинделей, средний и тяжёлый — для силовой обработки.
Где применяются?
Шпиндели фрезерных и токарных станков с ЧПУ, шлифовальное оборудование, расточные головки, координатно-измерительные машины, высокоточные приводы подач. Везде, где биение измеряется микронами, а не сотыми долями миллиметра.
Итог
Комплектные подшипники — это не просто «два подшипника в коробке», а единый прецизионный узел, рассчитанный и измеренный как целое. Правильный подбор схемы, класса натяга и точное соблюдение маркировки при монтаже определяют качество обработки и ресурс шпинделя.
