Уплотнительные кольца O-Ring: надежность в каждом соединении

Уплотнительные кольца типа O-Ring — один из самых простых и при этом эффективных элементов герметизации в машиностроении, гидравлике, пневматике и прочих промышленных системах. Эти кольца, выполненные из эластомеров, устанавливаются в специальные проточки и обеспечивают герметичность за счет собственного сжатия под давлением. Несмотря на кажущуюся простоту, правильный подбор O-Ring требует учета множества факторов, особенно в условиях эксплуатации на российском рынке: от климата до особенностей ГОСТ и совместимости с отечественным оборудованием.

В этой статье мы рассмотрим, как устроены уплотнительные кольца, где они применяются, какие материалы предпочтительны для различных отраслей, и на что стоит обратить внимание при выборе, особенно с точки зрения российских потребителей.

Что такое O-Ring?

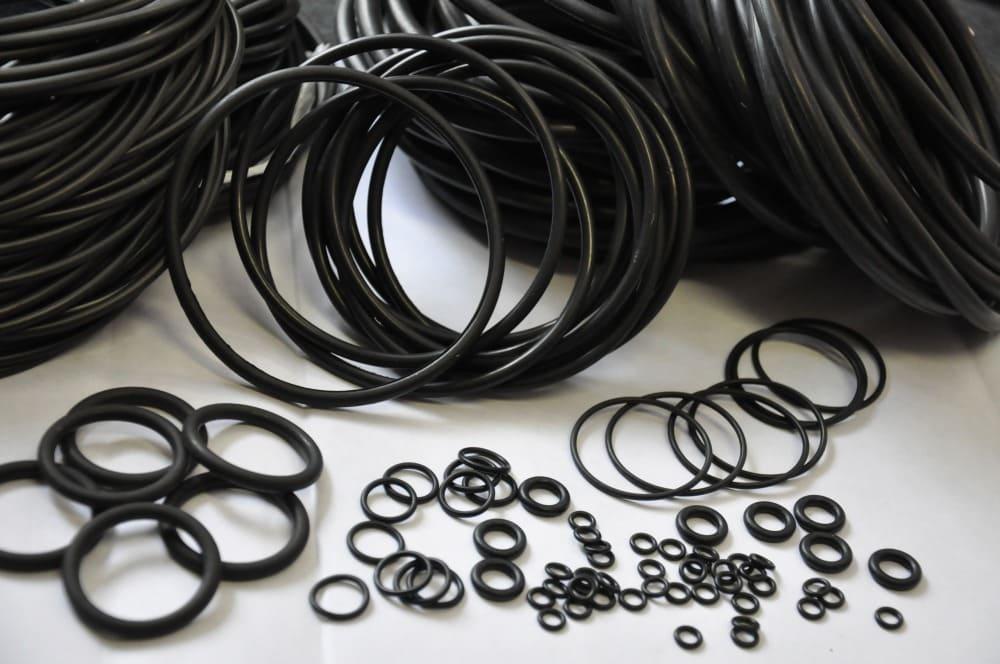

Уплотнительное кольцо O-Ring — это замкнутое эластичное кольцо круглого сечения. При установке в посадочную канавку оно подвергается деформации, и в результате возникает контактное давление, обеспечивающее герметизацию между двумя поверхностями. Это позволяет использовать кольца как в неподвижных соединениях (например, крышки, фланцы), так и в подвижных (поршни, штоки).

Где применяются

• Гидравлика и пневматика — герметизация цилиндров, распределителей, насосов.

• Машиностроение и металлообработка — вала, редукторы, коробки передач.

• Нефтегазовая отрасль — трубопроводы, арматура, насосные станции.

• Коммунальное и инженерное оборудование — насосы, запорная арматура.

• Пищевая промышленность — оборудование для фасовки, мойки, термообработки.

• Автотранспорт и спецтехника — системы ГУР, тормозные механизмы, ТНВД.

Важность выбора правильного материала

Выбор материала — ключ к долговечности и надежности. Ниже — основные типы материалов O-Ring и рекомендации по их применению:

NBR (нитрил-бутадиен)

• Температура: -30…+110 °C

• Устойчивость: к маслам, топливам, гидравлическим жидкостям

• Области применения: автотехника, насосы, гидравлика

• Преимущества: доступность, хорошая стойкость к маслам

• Недостатки: неустойчив к озону, солнечному свету и кислотам

FKM (Витон)

• Температура: -20…+250 °C

• Устойчивость: к нефтепродуктам, кислотам, растворителям

• Области применения: нефтехимия, авиация, компрессоры

• Преимущества: химическая и термостойкость

• Недостатки: высокая цена

EPDM (этилен-пропилен-диеновый каучук)

• Температура: -50…+150 °C

• Устойчивость: к воде, пару, щелочам, озону

• Области применения: водоснабжение, пищевая промышленность

• Преимущества: морозоустойчивость, экологичность

• Недостатки: не совместим с маслами и топливами

Силикон (MVQ)

• Температура: -60…+200 °C

• Устойчивость: к температурам и УФ-излучению

• Области применения: пищевая и медицинская сфера

• Преимущества: гибкость, гигиеничность

• Недостатки: низкая механическая прочность

Условия эксплуатации: что учитывать?

1. Температурные перепады. В Сибири и на Севере зимой температура может опускаться до -50 °C, что требует применения морозостойких материалов (например, EPDM, силикон).

2. Контакт с агрессивной средой. На объектах нефтегазового сектора или химпромышленности нужны FKM- или PTFE-кольца, устойчивые к кислотам и щелочам.

3. Совместимость с ГОСТ и DIN. Многие российские заказчики работают с оборудованием, где размеры канавок стандартизированы. Важно выбирать кольца, соответствующие ГОСТ 9833-73, DIN 3771 и ISO 3601.

4. Проблемы подделок На рынке встречаются недобросовестные поставки с заниженным качеством: кольца теряют эластичность, крошатся, трескаются. Решение — работа с проверенными поставщиками, поставляющими сертифицированную продукцию с паспортами качества.

Как подобрать кольцо O-Ring?

1. Измерьте размеры: внутренний диаметр (ID) и толщину сечения (CS).

2. Определите тип среды: вода, масло, пар, кислоты, газ, пищевые жидкости.

3. Уточните рабочую температуру и давление.

4. Выберите материал по таблице химической стойкости и температурной устойчивости.

5. Проверьте соответствие стандартам DIN, ГОСТ или ISO.

O-Ring — это не просто резиновое кольцо. Это элемент, от которого напрямую зависит герметичность, безопасность и надежность узла. Для российского потребителя особенно важно учитывать климатические условия, совместимость со стандартами ГОСТ и устойчивость к агрессивным средам.

Покупка качественных уплотнений — это инвестиция в стабильную работу оборудования и снижение издержек на ремонт и простой.
