Правильная установка манжетных уплотнений – основа стабильной работы узлов вращения. Элементы этого типа защищают зоны трения от проникновения частиц, а также удерживают смазку внутри подшипникового пространства.
Виды уплотнений
Наиболее распространенные варианты конструкций включают следующие исполнения:
-

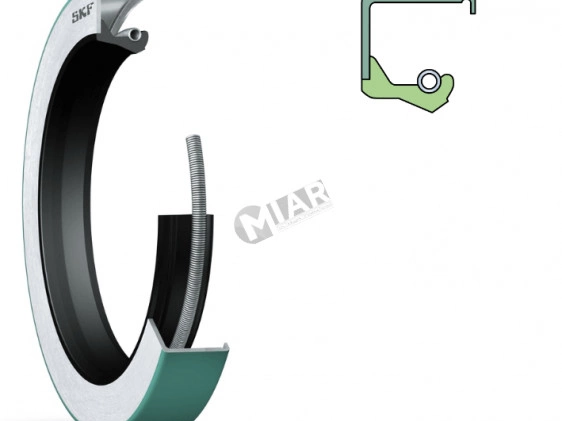

с жестким металлическим корпусом, дополненные стягивающей пружиной;
-
с металлическим корпусом без пружины;
-
с оболочкой из резины, усиленные пружиной;
-
с резиновой наружной поверхностью без пружины.
Выбор конкретного типа зависит от схемы агрегата, характеристик нагрузки, а также геометрии посадочного гнезда.
Подготовительные мероприятия
Перед монтажом требуется выполнить ряд обязательных действий. Они определяют корректность прилегания кромки к валу:
-
Проверьте соответствие диаметра уплотнения размеру вала. Диаметр посадочного гнезда должен формировать стабильную посадку.
-
Провести совместимость рабочих параметров узла с характеристиками манжеты. Температурный диапазон, частота вращения, нагрузка должны укладываться в паспортные значения.
-
Осмотрите поверхность кромки на отсутствие надрывов, проколов, разрывов. Дефекты приведут к нарушению герметичности.
-
Выполните очистку уплотнения от пыли. Загрязнения создают риски перегрева, что влияет на работоспособность оборудования.
-
Снимите острые переходы на краях корпуса. Фаски исключат повреждение наружной части манжеты.
-
Подготовьте вал. Кромка должна контактировать со сглаженным участком без острых переходов.
-
Покройте уплотнение тонким слоем смазочного материала. Его состав должен совпадать с рабочей смазкой узла.
Все подготовительные операции направлены на то, чтобы сформировать чистую гладкую зону контакта, обеспечивающую стабильное прилегание без перекосов.

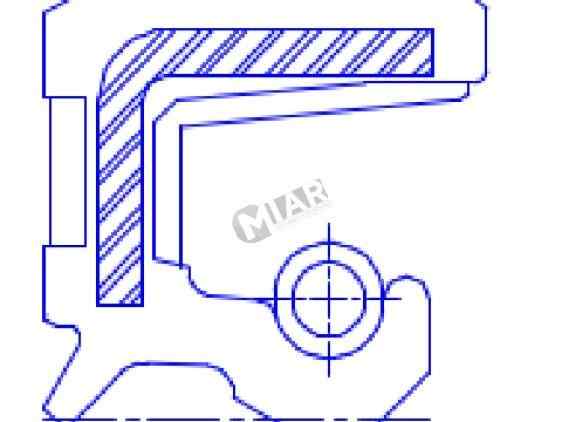

Монтаж манжеты в корпус
Усилие при установке следует направлять к наружной стороне манжеты. Для этой задачи подходит специальная оправка, которая работает совместно с гидравлическими или механическими прессами. Допустим также мягкий ударный инструмент, если конструкция узла допускает такой способ.
Чтобы обеспечить корректное функционирование кромки, требуется строгое соблюдение ориентации. Если манжета защищает подшипник от внешних загрязнений, рабочая кромка располагается наружу от зоны трения. Если уплотнение удерживает смазку, то рассматриваемый элемент обращен в сторону подшипника.
Установка манжет с вспомогательной кромкой
Манжеты с дополнительной кромкой требуют заполнения пространства между рабочей кромкой и пыльником порцией совместимого смазочного состава. Исключение – изделия из силоксановой резины либо конструкции с гидродинамическим профилем.
Наличие дополнительного заполнения снижает сопротивление трению между кромками, повышая ресурс узла. Это благоприятно сказывается на работоспособности всего оборудования, в конструкции которого предусмотрен данный элемент.
Монтаж цельнокаучуковых манжет
Цельнокаучуковые манжеты относятся к уплотнительным элементам без металлического каркаса. Конструкция формирует плотный контакт с посадочным отверстием, создавая равномерное распределение давления по окружности. Основная задача при установке – обеспечить стабильное прилегание без перекоса, поскольку любые отклонения приведут к деформации рабочей кромки.
Перед монтажом необходимо проверить геометрию корпуса, куда выполняется установка. Диаметр посадочного гнезда должен соответствовать номинальному размеру уплотнения без отклонений, приводящих к избыточному натягу. Поверхность должна быть очищена от смазки старого состава.
Установка выполняется вручную, поскольку материал манжеты достаточно эластичен. Допускается легкое нажатие ладонью по периметру внешней поверхности. Усилие распределяется равномерно по окружности.
После того как кромка уплотнения вошла в посадочное отверстие, требуется проверить отсутствие деформаций по внешнему периметру. Незначительные выступы допускаются, но они должны исчезать после обжатия стопорной крышкой.
Крышка фиксирует манжету в заданном положении. Ее задача – исключить осевой сдвиг под действием давления смазочного материала либо вибрации узла. Зазор между крышкой и корпусом должен соответствовать указанному в технических рекомендациях для данного типа оборудования.
Установка манжеты через вал
Для монтажа манжеты по валу целесообразно исключить контакт кромки с неровностями. Что нужно сделать:
-
Закрыть канавки, шпонки, отверстия, резьбу или участки повышенной шероховатости при помощи тонкостенного защитного колпачка.
-
Применить втулку переходного вида, если вал имеет перепад без фаски.
Для втулок и поверхностей используют те же смазочные составы, что применены на манжете. На рабочих участках не допускаются заусенцы либо острые переходы.
