Шариковые подшипники — это одни из самых распространенных элементов в машиностроении, предназначенные для уменьшения трения между вращающимися элементами и распределения нагрузок на оси и валы. Их конструкция проста, надежна и долговечна, что делает их востребованными в самых разных отраслях. При этом они выпускаются в нескольких видах, подробно рассмотренных далее.

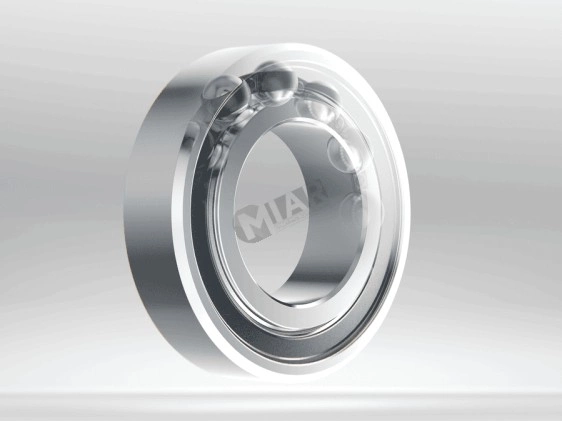

Радиальные
Данные подшипники считаются базовым типом, предназначенным преимущественно для восприятия нагрузок. Их конструкция включает внутреннее и наружное кольца, между которыми размещены шарики, удерживаемые сепаратором.
Особенности:
- Простота конструкции, легкость монтажа и замены.
- Высокие рабочие скорости без значительного нагрева.
- Минимальное трение, что увеличивает срок службы.
Радиальные подшипники способны воспринимать лишь незначительные осевые нагрузки, что важно учитывать при проектировании.
Где их можно встретить:
- электродвигатели;
- насосы;
- вентиляторы;
- автомобили;
- сельхозтехника;
- бытовая техника.
Их универсальность делает их оптимальным решением для большинства стандартных механизмов.
Сферические
Сферические подшипники отличаются внутренним кольцом с соответствующей поверхностью, позволяющей компенсировать угловые отклонения вала относительно корпуса. Это делает их самоустанавливающимися, а также удобными для эксплуатации в механизмах с возможными смещениями.
Преимущества:
- Компенсация угловых отклонений до 3,5 градусов.
- Повышенная грузоподъемность по сравнению с радиальными подшипниками.
- Упрощенный монтаж и эксплуатация благодаря самоустанавливающейся конструкции.
При этом для них актуальна высокая стоимость, если сравнивать с аналогами. Знать необходимо и о пониженной максимальной скорости вращения по сравнению с радиальными подшипниками.
Применение:
- строительная техника;
- тяжелое машиностроение;
- энергетические установки;
- сельхозтехника.
Особенно востребованы там, где возможны небольшие перекосы валов или неточная установка оси.
Упорные
Рассчитаны на восприятие исключительно осевых нагрузок, то есть направленных вдоль оси вращения. Они включают два кольца и комплект шариков с сепаратором, при этом конструкция может быть одинарной или двойной.
Какие преимущества актуальны для данного вида:
- Компактность и точность работы.
- Простота монтажа за счет разборной конструкции.
- Возможность использования в сочетании с радиальными подшипниками для восприятия комбинированных нагрузок.
Для них актуальны ограничения, связанные с возможностью воспринимать радиальные нагрузки. Также характерна относительно ограниченная грузоподъемность.
Применяются упорные модели для фиксации положения вала, а также в редукторах, червячных передачах, сцеплении и других узлах, где важна точность осевого положения.
Двухрядные
Включают два ряда шариков в одном корпусе, что позволяет одновременно воспринимать радиальные и осевые нагрузки. Их конструкция может быть выполнена как два однорядных подшипника, установленных вплотную, либо в виде единого изделия с двумя рядами шариков.
Преимущества:
- Повышенная производительность по сравнению с однорядными подшипниками.
- Увеличенная радиальная жесткость, что повышает точность работы механизмов.
- Возможность самоустановки в определенных исполнениях, что снижает требования к точности монтажа.
Стоимость таких приспособлений выше, чем у аналогов, что объяснимо особенностями конструкции. Отличаются они и габаритами.
Применение актуально в трансмиссиях, редукторах, приводах механизмов с комбинированными нагрузками. Эти подшипники выбирают там, где требуется высокая надежность при сложных условиях эксплуатации.
Однорядные
Однорядные подшипники – это базовое решение для восприятия радиальных и небольших осевых нагрузок. Они включают один ряд шариков между кольцами, поэтому это наиболее простое и доступное решение.
Какие сильные стороны стоит выделить:
- Простота конструкции и легкость монтажа.
- Широкий ассортимент стандартных размеров.
- Низкая стоимость и высокая доступность.
Ограничения: меньшая производительность и ограниченная способность воспринимать осевые нагрузки по сравнению с двухрядными подшипниками.
Это не мешает их использованию в следующих конструкциях:
- редукторы;
- шпиндели
- подвески;
- поворотные и передаточные механизмы.
Они подходят для типовых задач, где не требуется высокая осевая жесткость.
Выбор шарикового подшипника определяется характером нагрузок, условиями эксплуатации, а также требованиями к точности работы механизма. Каждый вид оптимизирован под определенные задачи. Правильный подбор повышает эффективность работы оборудования и снижает риск преждевременного выхода из строя узлов.
