Клиновый ремень – ключевой элемент ременной передачи, который со временем получает характерные повреждения. Срыв со шкива либо переворот встречаются довольно часто, но наиболее критичная ситуация связана с разрывом полотна. В этом случае требуется оперативная замена, чтобы восстановить стабильную работу механизма.
Проблема данного этапа – это широкий ассортимент комплектующих, среди которых необходимо подобрать тот вариант, который подойдет для конкретной конструкции. Для этого анализируют маркировку и размер.
Почему именно клиновый ремень
Первое, с чем стоит разобраться, – особенности данной категории приводных элементов. У клиновых ремней передача момента формируется за счет трения боковых поверхностей о канавки шкивов. Такая схема обеспечивает высокую эффективность при сравнительно простой конструкции.
В техническом плане данный ремень выгодно отличается от аналогов и другими качествами:
-
Стойкость к экстремальному рабочему режиму. Повышение нагрузки не приводит к обрыву – он сохраняет структурную целостность даже в сложных условиях. В критический момент происходит проскальзывание, которое предотвращает разрушение привода. Этот эффект создает своеобразный «предохранительный» механизм, снижающий риск повреждений шкивов.
-
Усиленная многослойная структура. В основе лежит плотная резиновая смесь с кордовой нитью. Слои распределены так, чтобы компенсировать растягивающие и сжимающие нагрузки. Корд ограничивает деформацию при ускорениях, а наружная обертка защищает ремень от механического износа, влаги, перепадов температур, внешних факторов среды.
-
Нетребовательность к точности монтажа. Даже при небольшом отклонении размеров ремень сохраняет рабочие свойства. Это особенно важно в приводах, где натяжение регулируется автоматически или полуавтоматически. Небольшая разница компенсируется смещением натяжного механизма.
-
Минимальные требования к обслуживанию. Основная процедура сводится к периодической корректировке натяжения при естественном удлинении ремня. Никаких регулярных смазок, проверок зубчатого профиля или замены элементов сцепления не требуется.
-
Плавная и бесшумная работа привода. Резиновая структура эффективно гасит микровибрации, что снижает резонансные явления. Это важно в механизмах, работающих в закрытых корпусах или оборудовании с требованиями к низкому уровню шума.
Из-за данных свойств клиноременные передачи остаются востребованными в транспортном машиностроении, металлообработке, агротехнике, энергетическом оборудовании и складских механизмах.
Подробные рекомендации по выбору

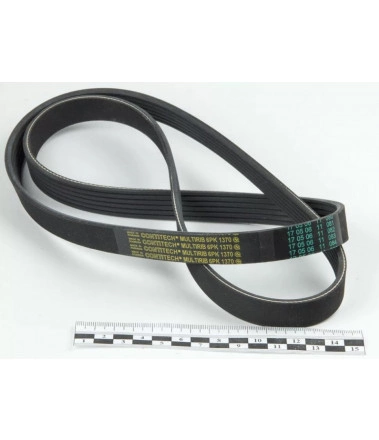

Чтобы корректно определить размеры изношенной детали, используют линейку, рулетку или штангенциркуль. Даже ремни без маркировки легко подобрать, поскольку большинству моделей соответствуют унифицированные величины, закрепленные в стандартах.
В отечественной маркировке указаны два ключевых параметра:
-
профиль ремня (обозначается буквой);
-
расчетная длина по нормативу ГОСТ 1284.1–89.
Профиль определяют по трем характеристикам:
-
ширине наружного основания (W);
-
высоте (T);
-
расчетной ширине профиля (Wp).
Эти параметры точно показывают, насколько деталь совпадает с формой канавок на шкиве, что критично для стабильного трения и предотвращения соскальзывания.
Как оценивают длину
Разница между фактическими измерениями и номинальной длиной допустима большая – до 10%. Такая погрешность объясняется тем, что ремень во время работы подвергается постоянному растяжению, а его посадка на шкивах создает измененную конфигурацию.
Российские стандарты предполагают измерение по корду – осевой части ремня, определяющей общую геометрию. Европейский стандарт DIN 2215, напротив, фиксирует длину по внутренней поверхности ремня. Американский аналог RMA использует тот же принцип, но ширина и длина обозначаются в дюймах.
Замеры проводят только на свободном ремне без натяжения. Если измерить ремень, когда он установлен, полученные данные будут некорректны из-за деформации, вызванной рабочим зацеплением со шкивами.
Допустимые отклонения при подборе
Схемы приводов сильно отличаются по величине межосевого расстояния, способу натяжения и расположению шкивов. Поэтому существует обширная линейка типоразмеров клиновидных ремней.
На практике используют следующие отклонения:
-
при длине более 400 см – выбирают ремень с погрешностью до 4 см;
-
300-400 см – допустимое отклонение составляет 3 см;
-
250-300 см – около 2,2 см;
-
200-250 см – до 1,9 см;
-
150-200 см – до 1,7 см;
-
100-150 см – около 1,3 см;
-
менее 100 см – допускается расхождение до 1 см.
Такое распределение соблюдает общее требование – отклонение не более 10% от параметров прежнего ремня. Рабочее натяжение компенсирует разницу, а фактическое смещение натяжного узла обычно вдвое меньше, чем разница в длине нового изделия.
