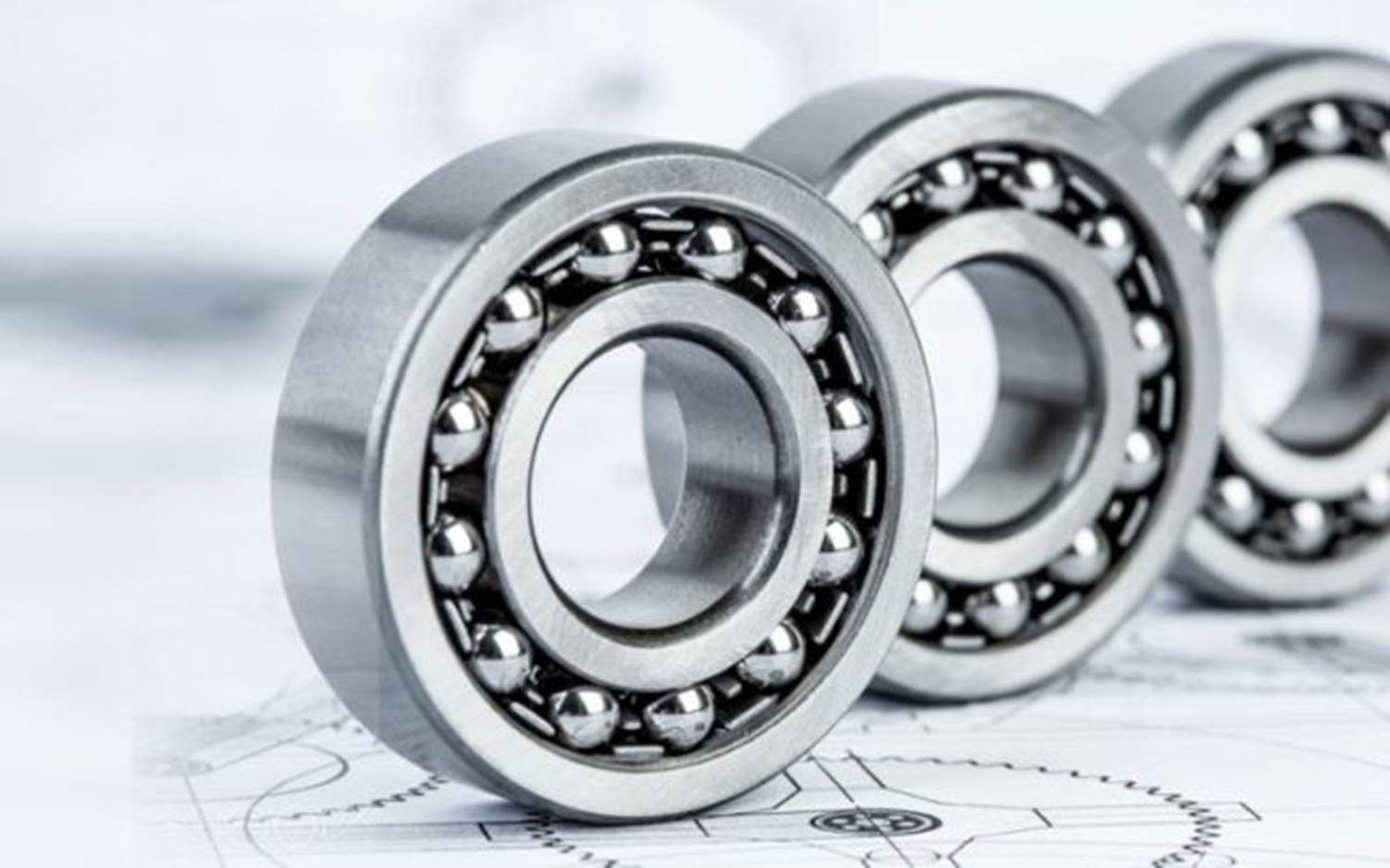

Подшипник качения – это механическое устройство, предназначенное для обеспечения вращения или перемещения частей механизмов с минимальными потерями на трение. Основной функцией подшипника является поддержание вала или оси, сокращение трения между движущимися элементами и передача нагрузки. Подшипники качения используются в большинстве современных механизмов, от бытовой техники до сложных промышленных станков.
Что такое зазор в подшипнике качения и зачем он нужен?
Зазоры в подшипниках качения – это разница между диаметром дорожки качения и диаметром тел качения. Этот параметр определяет степень свободы движения тел качения внутри подшипника. Зазор необходим для обеспечения стабильной работы подшипника, компенсации теплового расширения, предотвращения заеданий и обеспечения равномерного распределения нагрузки.
Важно знать: неправильный выбор или регулировка зазора может привести к перегреву, повышенному износу, шуму или даже преждевременному выходу подшипника из строя. Например, слишком большой зазор может вызвать снижение точности работы механизма и повышенный уровень вибрации. С другой стороны, недостаточный зазор увеличивает риск перегрева и деформации тел качения.
Таблица зазоров в подшипниках качения (условные группы зазоров):
|
Диаметр подшипника (мм) |
C2 (уменьшенный зазор) |
CN (нормальный зазор) |
C3 (увеличенный зазор) |
C4 (увеличенный зазор) |
C5 (максимально увеличенный зазор) |
|
До 10 |
2–7 µм |
4–9 µм |
8–13 µм |
11–17 µм |
15–22 µм |
|
10–20 |
3–9 µм |
5–12 µм |
9–16 µм |
12–20 µм |
17–25 µм |
|
20–30 |
5–11 µм |
7–14 µм |
11–19 µм |
15–23 µм |
20–30 µм |
|
30–50 |
6–13 µм |
9–17 µм |
14–24 µм |
19–29 µм |
25–36 µм |
|
50–80 |
8–16 µм |
12–22 µм |
18–30 µм |
25–36 µм |
33–47 µм |
|
80–120 |
10–20 µм |
15–28 µм |
23–37 µм |
30–45 µм |
40–56 µм |
|
120–180 |
13–25 µм |
18–33 µм |
28–45 µм |
37–54 µм |
50–70 µм |
Может быть осевой и радиальный зазор в подшипниках. Кроме того, в некоторых случаях применяется преднатяг, который представляет собой отрицательный зазор. Каждый тип зазора имеет свои особенности и оказывает разное влияние на эксплуатационные характеристики подшипника, включая долговечность, уровень вибрации и тепловую устойчивость.
Виды зазоров в подшипниках качения
Рассмотрим, какие бывают зазоры в подшипниках по ГОСТу.
Радиальный зазор
Радиальный зазор представляет собой разницу между радиусом дорожки качения и радиусом тел качения. Его измеряют путем фиксации внешнего кольца подшипника и измерения амплитуды перемещения внутреннего кольца в радиальном направлении. Для точного определения используют специализированные приборы, такие как щупы, индикаторы часового типа или лазерные измерительные системы.
Радиальные зазоры классифицируются по стандартным группам, установленным Международной организацией по стандартизации (ISO) и другими организациями. Существует такое обозначение зазора в подшипниках :
- C1: минимальный зазор для точной работы в условиях низких температур.
- C2: зазор ниже стандартного (уменьшенный), используемый для высокоточных механизмов.
- CN: нормальный зазор для универсальных применений.
- C3: увеличенный зазор для высоких температур или повышенных нагрузок.
- C4, C5: значительно увеличенные зазоры для специфических условий эксплуатации, таких как высокая скорость и интенсивный нагрев.
Таблицы зазоров предоставляются производителями подшипников и содержат значения зазоров в микронах для каждой группы в зависимости от диаметра подшипника. Это позволяет инженерам подобрать подходящий подшипник под конкретные условия работы.
Влияние радиального зазора на работоспособность подшипника:
- Малый радиальный зазор: повышенная точность работы, но риск перегрева и быстрого износа при высоких нагрузках или температурных перепадах.
- Большой радиальный зазор: устойчивость к тепловым расширениям и нагрузкам, но снижение точности и увеличение вибрации.
Осевой зазор
Осевой зазор в подшипниках качения – это свободное перемещение внутреннего кольца относительно внешнего в осевом направлении. Для измерения используют аналогичные методы, как и для радиального зазора, с фиксацией одного кольца и измерением смещения другого.
Эти параметры взаимосвязаны, так как изменения радиального зазора могут напрямую повлиять на осевой зазор. Например, при увеличении радиального зазора осевой зазор также увеличивается, что следует учитывать при настройке подшипников.
Влияние осевого зазора на работоспособность подшипника:
- Большой осевой зазор снижает устойчивость вала и может вызывать вибрации.
- Малый осевой зазор улучшает точность позиционирования, но повышает риск заедания при высоких нагрузках.
Преднатяг (отрицательный зазор)
Преднатяг – это условие, при котором внутреннее кольцо подшипника устанавливается с упругой деформацией, исключающей зазор. Это улучшает жесткость и уменьшает вибрацию в высокоточных механизмах, таких как шпиндели станков или сервомоторы.
Группы преднатяга классифицируются в зависимости от усилия натяга, например:
- Легкий преднатяг: для стандартных применений.
- Средний и сильный преднатяг: для высоких нагрузок и точных механизмов.
Подшипники с преднатягом используются в узлах, где требуется минимальная вибрация, высокая точность и стабильность, например, в робототехнике и авиационной промышленности.
Факторы, влияющие на выбор зазора
Рассмотрим температурные режимы работы.
Тепловое расширение материалов
В процессе работы подшипники и окружающие их элементы подвергаются тепловому воздействию, что приводит к изменению их размеров. Металлы, из которых изготовлены подшипники, имеют коэффициент теплового расширения, который необходимо учитывать, чтобы избежать заедания или излишнего увеличения зазора.
Влияние температуры на величину зазора
При повышении температуры подшипник и окружающие детали расширяются. Если зазор выбран неправильно, может произойти его сокращение вплоть до исчезновения, что приведет к повышенному трению и перегреву. В условиях низких температур, наоборот, зазор может увеличиваться, снижая устойчивость конструкции.
Расчет компенсации температурных изменений
Для расчета учитывают:
- Коэффициенты теплового расширения материалов внутреннего и внешнего кольца подшипника, а также корпуса (тепловой зазор в подшипниках).
- Рабочий температурный диапазон механизма. Производители подшипников предоставляют таблицы и графики для определения подходящих групп зазоров в зависимости от температуры.
Нагрузка на подшипник
Рассмотрим статическую и динамическую нагрузки:
- Статическая нагрузка: постоянное воздействие силы на подшипник в неподвижном состоянии или при медленном движении. Для таких условий необходим минимальный зазор, чтобы избежать деформации тел качения.
- Динамическая нагрузка: изменяющиеся силы, действующие на подшипник в процессе работы. Увеличенный зазор помогает компенсировать пиковые нагрузки и предотвратить разрушение.
При высоких нагрузках элементы подшипника деформируются, что может привести к уменьшению зазора. Это требует выбора подшипников с увеличенным зазором (например, группы C3 или C4) для компенсации деформаций.
Скорость вращения
С увеличением скорости вращения возрастает трение, а значит, и температура подшипника. Это приводит к тепловому расширению, что сокращает зазор. Для высокоскоростных механизмов выбирают подшипники с увеличенным зазором, чтобы избежать перегрева и заедания.
Точность изготовления подшипника
Подшипники выпускаются в различных классах точности (например, P0, P6, P5, P4, P2 согласно стандартам ISO). Чем выше класс точности, тем меньше допускаются отклонения в размерах и форме элементов.
Подшипники с высоким классом точности требуют более точного выбора зазоров, так как они используются в механизмах с высокой скоростью вращения и жесткими требованиями к стабильности работы.
Тип смазки и способ подачи
Тип смазки влияет на трение и тепловыделение в подшипнике. Жидкие смазки создают пленку, которая заполняет зазор, уменьшая его эффективную величину. Густые смазки или консистентные материалы требуют увеличенного зазора для компенсации их толщины.
Жесткость вала и корпуса
Жесткость вала и корпуса определяет степень деформации системы под нагрузкой. Для конструкций с высокой жесткостью можно использовать подшипники с минимальным зазором, в то время как гибкие конструкции требуют увеличенного зазора для компенсации прогибов.
Вибрации и удары
В условиях интенсивных вибраций и ударных нагрузок увеличенный зазор помогает распределить силы на элементы подшипника и избежать разрушения дорожек качения.
Измерение зазора в подшипниках

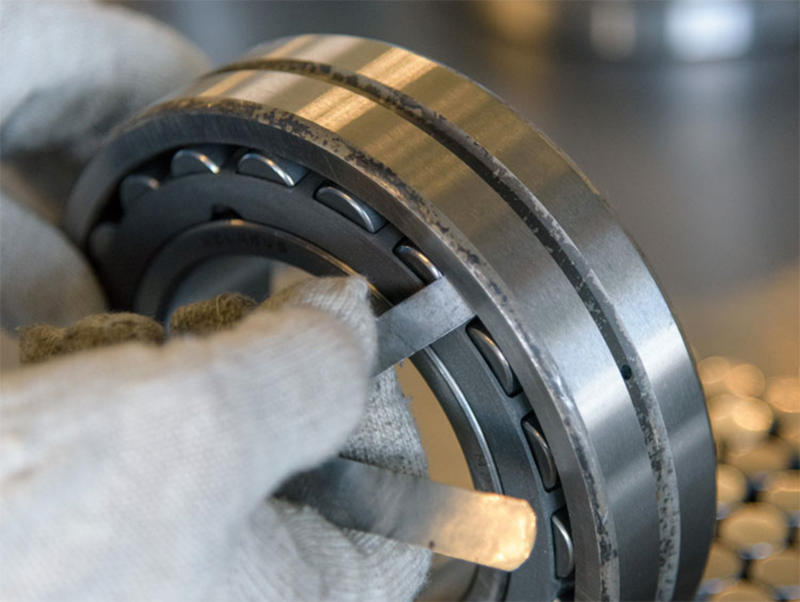

Радиальный зазор в подшипнике качения измеряется такими способами:

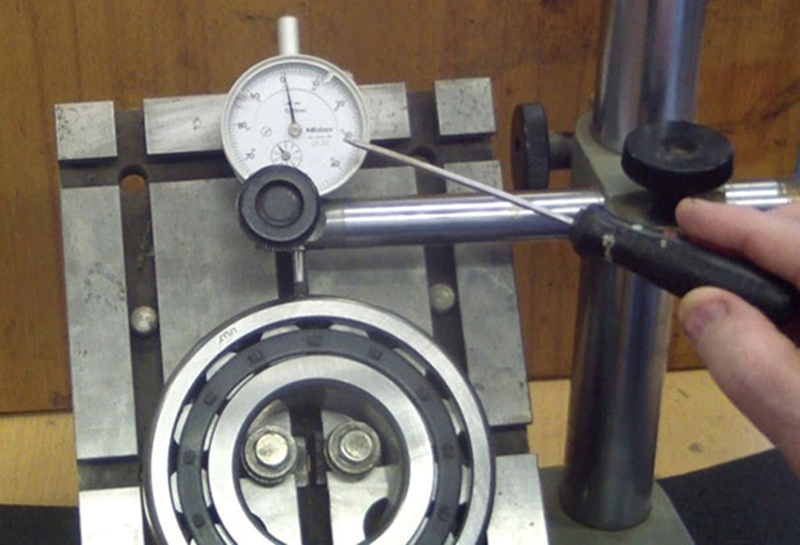

- С помощью индикатора часового типа. Один из наиболее распространенных методов измерения радиального зазора. Подшипник закрепляется в корпусе, после чего внутреннее кольцо приподнимается вверх, а измерительное устройство фиксирует разницу в положении. Этот метод позволяет получить точные значения зазора при минимальных погрешностях.
- С помощью специальных приборов. Используются специализированные измерительные устройства, такие как прецизионные калибры или цифровые измерители. Эти приборы обеспечивают автоматизированное измерение и могут учитывать дополнительные параметры, например, влияние температуры или давления.
Методы измерения осевого зазора
Чтобы измерить осевой зазор в подшипниках применяются аналогичные приборы, но процесс измерения включает осевое смещение внутреннего кольца относительно внешнего. Точность измерения достигается за счет применения высокоточных индикаторов и соответствующих опорных устройств.
Допуски и погрешности измерений
В зависимости от класса точности подшипника и методов измерения допустимые погрешности варьируются. Например:
- Для стандартных подшипников погрешность измерений составляет ±0,002–0,005 мм.
- Для высокоточных подшипников требуется учитывать погрешности не более ±0,001 мм.
Таблицы с рекомендуемыми допусками обычно предоставляются производителями подшипников.
Регулировка зазора в подшипниках
Методы регулировки радиального зазора:
- Использование регулировочных колец. Регулировочные кольца устанавливаются между подшипником и корпусом, позволяя изменить величину зазора путем добавления или удаления пластин. Это наиболее гибкий способ настройки зазора.
- Использование пружинных шайб. Пружинные шайбы создают дополнительное давление на подшипник, компенсируя излишний зазор. Метод применяется для устранения небольших отклонений зазора в стандартных условиях эксплуатации.
- Подбор подшипников с разными группами зазоров. На этапе проектирования и сборки может быть выбран подшипник с требуемой группой зазоров (например, C2, C3, C4) в зависимости от условий эксплуатации.
Методы регулировки осевого зазора
Регулировка зазоров в подшипниках осевого типа осуществляется с помощью аналогичных инструментов, таких как регулировочные кольца, или путем смещения подшипника в корпусе. В некоторых конструкциях используются упорные шайбы, позволяющие точно зафиксировать положение подшипника и добиться необходимого зазора.
Последствия неправильного выбора зазора
Последствия неправильного выбора зазора могут быть такими:
- Перегрев подшипника. Неправильный зазор приводит к увеличению трения, что вызывает перегрев, разрушение смазочного материала и ускоренный износ.
- Повышенный износ и сокращение срока службы. Если зазор слишком мал, возникают механические повреждения, такие как износ дорожек качения. При избыточном зазоре нагрузка распределяется неравномерно, что также сокращает срок службы.
- Повышенный шум и вибрация. Неправильный зазор приводит к нестабильности в работе подшипника, что выражается в виде шума и вибрации, особенно при высоких скоростях вращения.
- Потеря точности вращения. Избыточный зазор нарушает стабильность оси вращения, что критично для высокоточных механизмов, таких как станки или измерительные приборы.
- Заедание подшипника. Слишком малый зазор может стать причиной заедания подшипника, что приводит к полной остановке механизма и дорогостоящему ремонту.
Практические рекомендации по выбору зазора
Производители подшипников предлагают графики и таблицы, которые учитывают нагрузки, скорости, температуры и типы смазки. Например, при температуре выше 100°C рекомендуется выбирать группы зазоров C3 или C4.
Примеры расчета зазора для различных применений:
- Для высокоскоростных двигателей: увеличенный радиальный зазор (C3).
- Для прецизионных механизмов: минимальный радиальный зазор (C1).
Советы по монтажу и обслуживанию подшипников
При монтаже подшипников (от любых производителей) необходимо использовать специальные инструменты, чтобы избежать деформации колец и тел качения. Регулярная проверка состояния смазки и зазора продлевает срок службы подшипника.
Заключение
Правильный выбор зазора в подшипниках качения играет ключевую роль в обеспечении надежности и эффективности работы механизмов. Радиальный и осевой зазоры напрямую влияют на эксплуатационные характеристики подшипника, включая его долговечность, шумовые показатели и устойчивость к нагрузкам.
Важно знать: недостаточный или избыточный зазор может привести к ряду проблем, таких как перегрев, преждевременный износ, снижение точности и даже полная поломка подшипника. Именно поэтому при проектировании и обслуживании оборудования необходимо учитывать все факторы, влияющие на величину зазора: температурные режимы, нагрузки, скорость вращения, тип смазки и жесткость конструкции.
Использование современных методов измерения и регулировки зазора, а также следование рекомендациям производителей позволяет избежать большинства потенциальных проблем. Регулярный контроль состояния подшипников и своевременная корректировка зазора помогают поддерживать стабильную и долговечную работу оборудования, минимизируя расходы на обслуживание и ремонт.
Таким образом, грамотный подход к выбору и настройке, знание, какие зазоры должны быть в подшипниках, являются залогом их надежной эксплуатации в самых разных условиях.
